Замена потенциометра в переключателе Logitech G27

Снимите шесть винтов под шестигранник 9,0 мм с помощью ключа 2,5 мм.

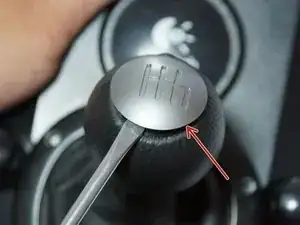

Используйте пластиковые инструмент для вскрытия или плоскую отвертку, чтобы поддеть и снять крышку переключателя.

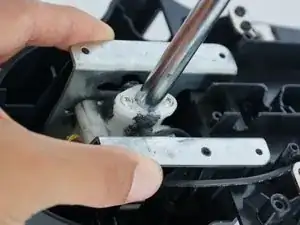

Выкрутите внутри переключателя черный винт 12,3 мм крестовой отверткой Phillips #1.

Затем снимите верхнюю часть переключателя и кожух чехла переключения, потянув строго вверх.

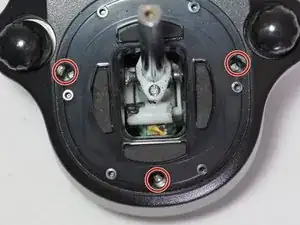

Выкрутите три винта 15,6 мм крестовой отверткой Phillips #1.

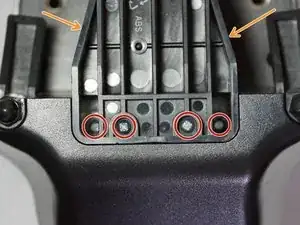

Переверните устройство и выкрутите четыре винта 15,6 мм крестовой отверткой Phillips #1.

Поднимите нижнюю зажимную деталь и извлеките её из сборки переключателя.

Снимите две гайки 10 мм с помощью торцевого ключа 10 мм и трещотки.

Затем открутите зажимы: удерживая нижнюю часть переключателя, откручивайте верхнюю часть.

Также снимите гайку на винте, если она не была снята вместе с нижним зажимом.

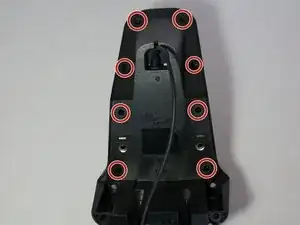

Выкрутите восемь черных винтов 11,9 мм на нижнем корпусе крестовой отверткой Phillips #1.

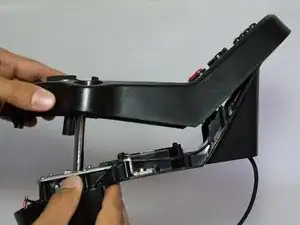

Осторожно приподнимите верхнюю половину корпуса от нижней.

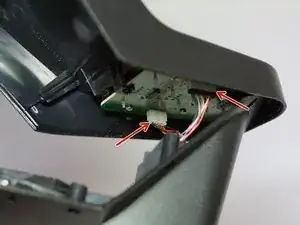

Осторожно: к печатной плате прикреплены 2 провода. Не повредите их.

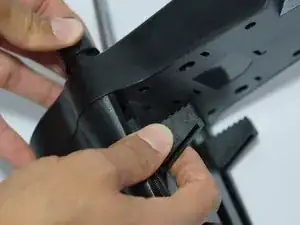

Осторожно отсоедините два пластиковых разъема с помощью пластикового инструмента для вскрытия или вручную.

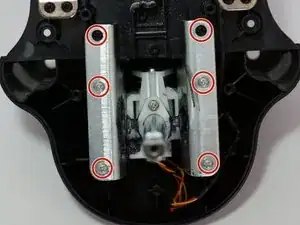

Перейдите к нижней части переключателя; снимите два черных винта и четыре серебристых винта 15,9 мм крестовой отверткой Phillips #1.

Вся сборка переключения покрыта смазкой, поэтому при разборке будет грязно.

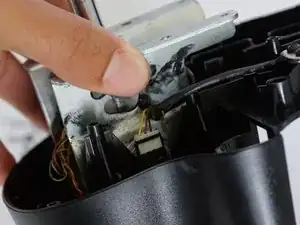

Сожмите две металлические пластины вместе и медленно потяните вверх. Сборка имеет пружинный механизм и развалится, если её не сжимать.

Извлеките сборку переключателя и разместите её на ровной поверхности. Затем снимите металлическую пластину с прикреплённой пружиной и шариковым подшипником.

Это самая сложная часть сборки. Убедитесь, что пружина правильно размещена внутри внутреннего корпуса, а шариковый подшипник — сверху. Поместите другую металлическую деталь поверх них.

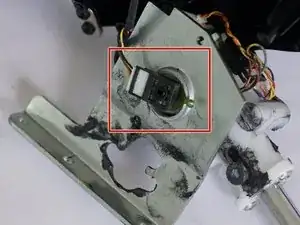

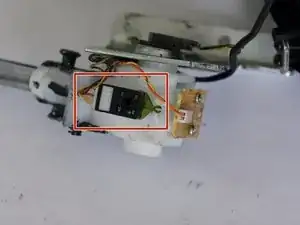

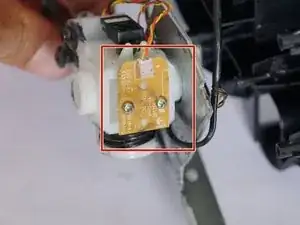

Теперь у вас будет доступ к двум потенциометрам по бокам сборки. Убедитесь, что они правильно подключены, и при необходимости замените их, сняв.
