Замена C-крепления Logitech G27

Снимите шесть серых шестигранных винтов 25 мм ключом Аллена 4 мм.

Будьте осторожны при подъёме руля — снизу подключены хрупкие провода.

Аккуратно приподнимите руль, но не отсоединяйте его от остальной части устройства.

Осторожно снимите руль с ступицы, откроются два провода лепестковых переключателей и печатная плата.

Удалите два серебристых винта 7,5 мм, удерживающих зелёную печатную плату в руле, крестообразной отверткой Phillips #1.

Осторожно извлеките печатную плату из ступицы руля.

Осторожно зажмите и отсоедините крупный 7-контактный разъём под печатной платой.

Будьте внимательны при отсоединении этого адаптера: старайтесь не тянуть за провода, чтобы не повредить их. Вместо этого шевелите пластиковый разъём при вытягивании, чтобы его ослабить.

Теперь вы можете полностью снять руль со ступицы. Отложите его в сторону до сборки.

Снимите три внутренних серебристых винта 37,5 мм крестовой отвёрткой Phillips #2.

Снимите ступицу руля и протолкните разъём через центр ступицы.

Ступицу руля можно отложить, и переверните корпус руля, чтобы получить доступ к нижней стороне.

Удалите восемь окружных серебристых винтов 15,9 мм под корпусом руля крестовой отвёрткой Phillips #1.

Поверните корпус обратно и снимите верхнюю половину корпуса, обнажив большую часть компонентов руля.

Крышку корпуса можно отложить до обратной сборки.

Удалите четыре серебристых винта 7,3 мм, крепящих зелёную печатную плату к корпусу мотора, крестообразной отверткой Phillips #2.

Отсоедините три пластиковых разъёма с левой стороны печатной платы.

Отсоедините два пластиковых разъёма в верхней части печатной платы.

Отсоедините три пластиковых разъёма с правой стороны печатной платы.

Для извлечения пластиковых разъёмов требуется значительная сила, но будьте осторожны и не тяните прямо за провода. Попробуйте поддеть или протолкнуть наружную часть разъёма, чтобы вытащить его.

Если нужно дополнительное плечо силы при снятии разъёмов, используйте пластиковой лопаткой, чтобы поддеть разъёмы.

Снятие этих разъёмов облегчает доступ к четырём винтам, крепящим монтаж печатной платы к корпусу мотора.

Снимите печатную плату после отключения всех пластиковых разъёмов.

Теперь вы можете отложить её в сторону.

Удалите два верхних чёрных винта 12,3 мм крестовой отвёрткой Phillips #2.

Удалите два нижних серебристых винта 15,5 мм крестовой отвёрткой Phillips #1.

Снимите монтаж печатной платы и удалите прозрачную пластиковую деталь под ней.

Отложите их в сторону до сборки руля.

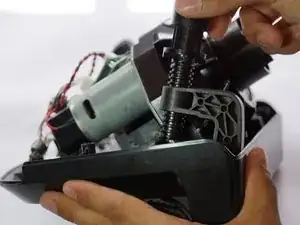

Открутите деталь, удерживающую C-крепление, вручную.

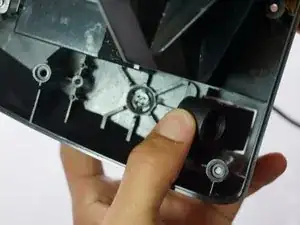

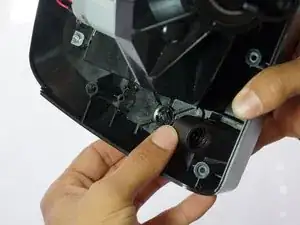

Продвиньте оставшийся штифт вперёд, затем внутрь через слот.

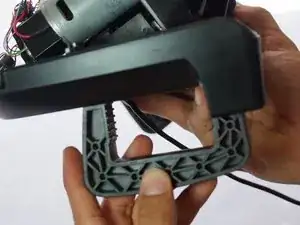

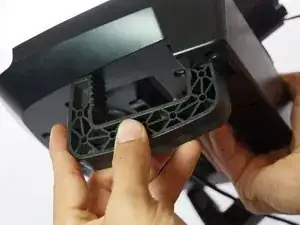

C-крепление теперь можно легко вытащить из нижней части устройства.
