Позвольте батарее устройства разрядиться ниже 25%, прежде чем начинать этот ремонт — заряженная литий-ионная батарея может загореться при повреждении.

Полностью выключите устройство и отключите все кабели.

Если у вас установлена карта microSD, удалите её. Карта может легко повредиться при извлечении материнской платы.

Рекомендуется положить устройство на мягкую ткань, чтобы избежать царапин или повреждений экрана во время ремонта.

В течение всего ремонта следите за каждым винтом и убедитесь, что он вернется на свое место.

Используйте отвертку Phillips #0, чтобы удалить пять винтов длиной 17,2 мм, которые крепят верхний край и нижние углы задней крышки.

Используйте отвертку Phillips #0, чтобы полностью ослабить оставшийся крепежный винт в центре нижнего края. Это должно создать небольшой зазор между задней крышкой и корпусом.

Не пытайтесь удалить этот винт.

Вставьте плоский край открывающего инструмента между нижним краем задней крышки и корпусом, рядом с крепежным винтом.

Наклоните инструмент вверх и протолкните его под заднюю крышку.

Пластиковые зажимы фиксируют периметр задней крышки. Вы должны почувствовать и услышать, как они освобождаются на этом шаге.

Проведите открывающим инструментом вдоль нижнего края и вокруг углов задней крышки, чтобы освободить зажимы, которые ее фиксируют.

Держите инструмент под углом вверх под задней крышкой, чтобы помочь освободить зажимы.

Поднимите нижний край задней крышки от корпуса, чтобы освободить оставшиеся зажимы.

Снимите заднюю крышку.

При сборке положите заднюю крышку на устройство и твердо нажмите по периметру, чтобы закрепить зажимы.

Используйте пальцы, чтобы приподнять и снять черную пластиковую крышку между вентиляторами.

Уберите крышку в сторону — вы будете использовать её во время сборки.

Металлическая фиксация надежно удерживает верхний край разъема батареи.

Используйте плоский конец открывающего инструмента, чтобы осторожно отогнуть фиксацию от разъема, чтобы освободить его.

Убедитесь, что фиксация не закрывает разъем батареи, иначе вы можете повредить разъем и фиксацию.

Вставьте плоский конец открывающего инструмента под центр разъема батареи.

Поднимите разъем вверх и наружу из гнезда, чтобы отключить батарею.

Во время сборки используйте пальцы или плоский конец открывающего инструмента, чтобы уверенно нажать на разъем в его гнездо, пока он не щелкнет на месте.

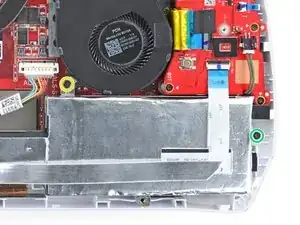

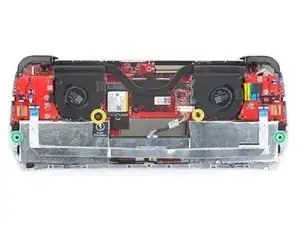

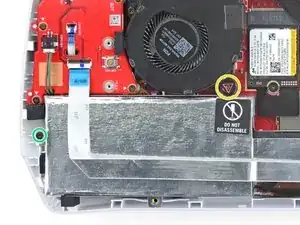

Используйте отвертку Phillips #00, чтобы удалить четыре винта, фиксирующих батарею:

Два винта длиной 9,6 мм, расположенных ближе к центру верхнего края.

Винт рядом с левым динамиком имеет предупреждающую наклейку. Проколите её своей отверткой или используйте пинцет, чтобы удалить её.

Два винта длиной 3,4 мм на левых и правых краях.

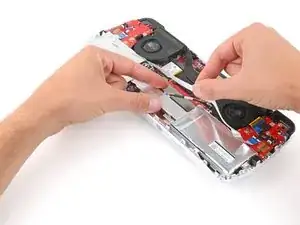

Одной рукой удерживайте шлейф, который проходит вдоль верхней части батареи, чтобы он не мешал.

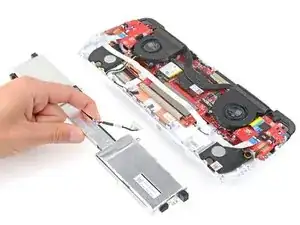

Свободной рукой поднимите батарею прямо вверх и удалите её.

Левый вентилятор будет находиться с правой стороны, так как ваше устройство лежит вверх дном.

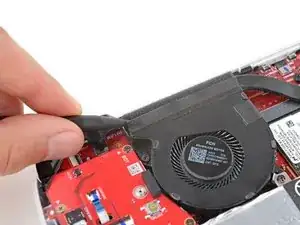

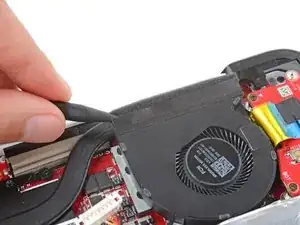

Вставьте конец открывающего инструмента между лентой на верхнем крае вентилятора и поролоном радиатора.

Протяните открывающий инструмент вдоль ленты, чтобы отделить её от поролона.

Во время сборки снова прижмите ленту на место, чтобы закрепить её на поролоне радиатора.

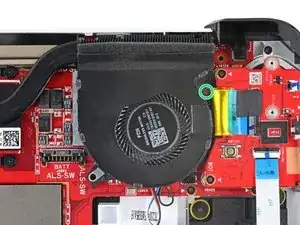

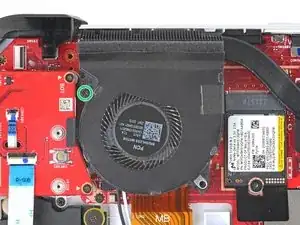

Используйте отвертку Phillips #00, чтобы удалить винт длиной 9,6 мм, фиксирующий левый вентилятор.

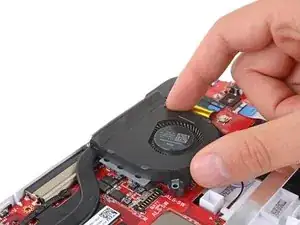

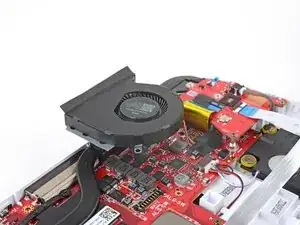

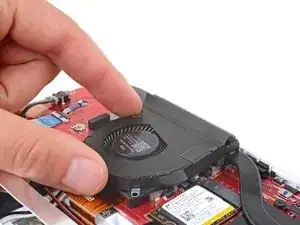

Осторожно поднимите вентилятор и положите его на поролон радиатора, чтобы получить доступ к кабелям вентилятора.

Будьте очень осторожны, чтобы не натягивать кабели, так как они могут легко повредиться.

Будьте очень осторожны, чтобы не повредить ни один из компонентов материнки в течение следующих двух шагов.

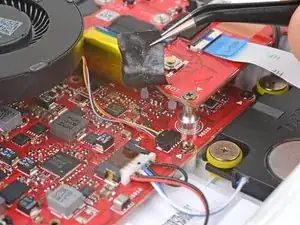

Используйте пинцет, чтобы снять кусок скотча, который фиксирует кабели вентилятора на материнской плате.

Отложите скотч в сторону. Вы будете использовать его во время сборки.

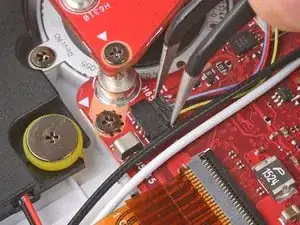

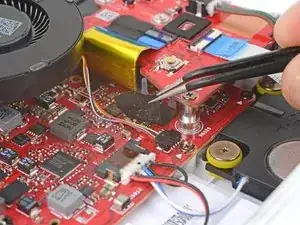

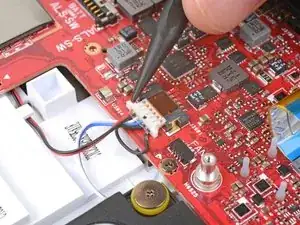

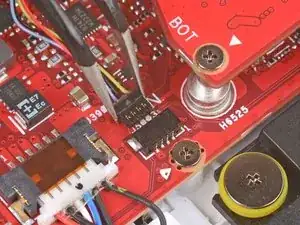

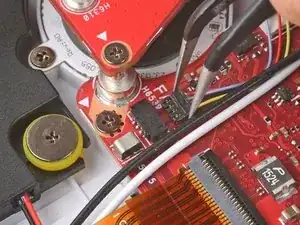

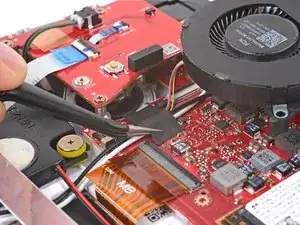

Используйте наклонные пинцеты, чтобы аккуратно извлечь разъем кабеля вентилятора из его гнезда.

Если у вас возникают трудности, аккуратно покачивайте разъем из стороны в сторону, чтобы его ослабить.

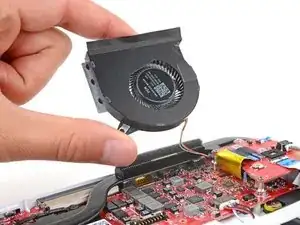

Удалите левый вентилятор.

Если ваш заменяющий вентилятор не поставляется со скотчем, перенесите его со старого вентилятора.

Правый вентилятор будет находиться с вашей левой стороны, так как устройство лежит вверх дном.

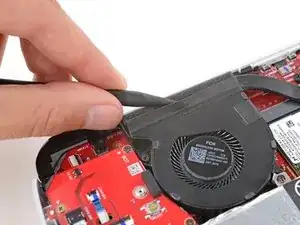

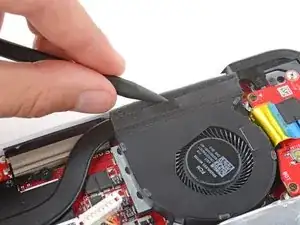

Вставьте кончик лопатки между скотчем на верхнем крае вентилятора и пеной радиатора.

Сдвиньте лопатку под длину скотча, чтобы отделить его от пены.

Во время сборки прижмите скотч на место, чтобы зафиксировать его на пене радиатора.

Используйте отвертку Phillips #00, чтобы удалить винт длиной 9,6 мм, фиксирующий правый вентилятор.

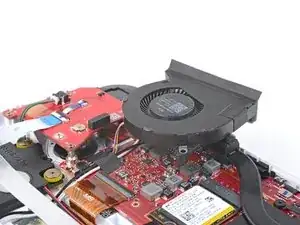

Аккуратно поднимите вентилятор и установите его на пену радиатора, чтобы получить доступ к кабелям вентилятора.

Будьте очень осторожны, чтобы не натянуть кабели, так как они могут легко повредиться.

Будьте очень осторожны, чтобы не повредить ни один из компонентов материнки в течение следующих двух шагов.

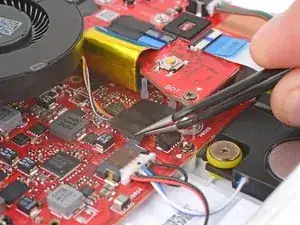

Используйте пинцет, чтобы снять кусок скотча, который фиксирует кабели вентилятора на материнской плате.

Отложите скотч в сторону. Вы будете использовать его во время сборки.

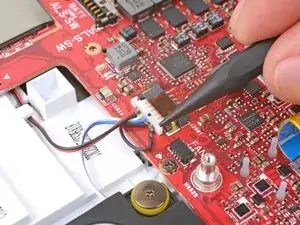

Используйте наклонные пинцеты, чтобы аккуратно извлечь разъем кабеля вентилятора из его гнезда.

Если у вас возникают трудности, аккуратно покачивайте разъем из стороны в сторону, чтобы его ослабить.

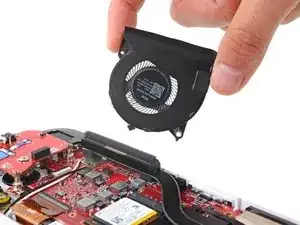

Удалите правый вентилятор.

Если ваш заменяющий вентилятор не поставляется со скотчем, перенесите его со старого вентилятора.

Правый джойстик будет находиться с вашей левой стороны, так как устройство лежит вверх дном.

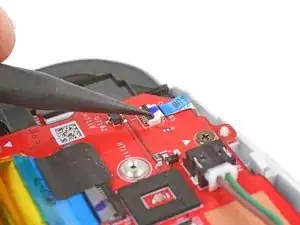

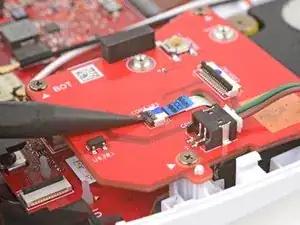

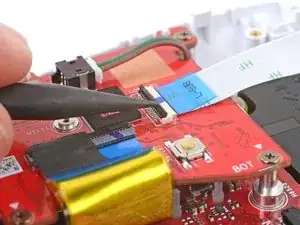

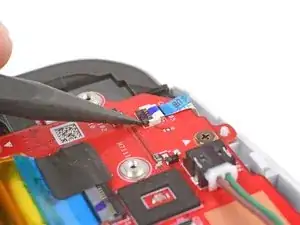

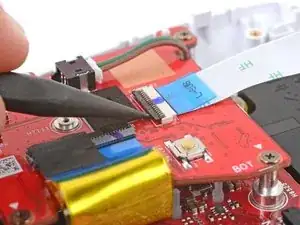

Используйте лопатку или чистый ноготь, чтобы поднять защелку на соединительном кабеле джойстика ZIF-разъеме, расположенном на плате правого джойстика.

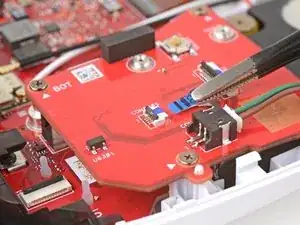

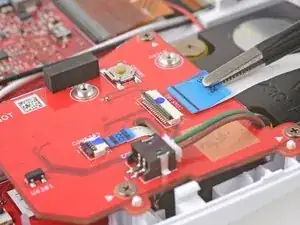

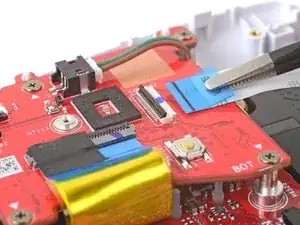

Используйте пинцет, чтобы схватить голубую петельку кабеля и аккуратно извлечь разъем из его гнезда.

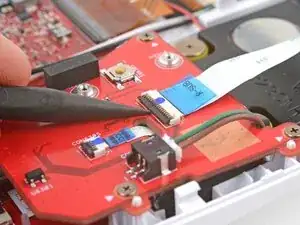

Используйте кончик лопатки, чтобы поднять защелку на ZIF-разъеме кольца правого джойстика.

Используйте пинцет, чтобы схватить голубую петельку кабеля и аккуратно извлечь разъем из его гнезда.

Черная линия на кабелях ZIF-разъема указывает на область подключения. Во время сборки вставляйте кабели в разъемы до этой линии.

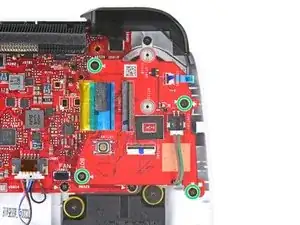

Используйте отвертку Phillips #00, чтобы удалить четыре винта длиной 3,4 мм, фиксирующих сборку правого джойстика.

Во время сборки держите левый край устройства приподнятым, пока вы затягиваете винты, чтобы джойстик не касался рабочего пространства и не выскочил на место.

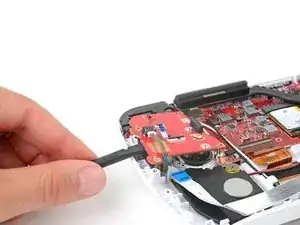

Вставьте плоский конец лопатки между нижним левым краем сборки джойстика и корпусом.

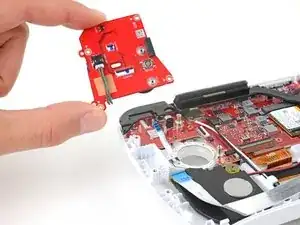

Подденьте сборку джойстика и снимите её, убедившись, что кабель кольца джойстика проходит через вырез.

Во время сборки:

Ориентируйте плату над устройством так, чтобы джойстик был обращен вниз.

Пропустите кабель кольца джойстика через вырез на плате.

Приподнимите левый край вашего устройства и сильно нажмите сборку джойстика на место, чтобы небольшие круговые вырезы на левом крае зашли на свои направляющие. Плата должна оставаться на месте.

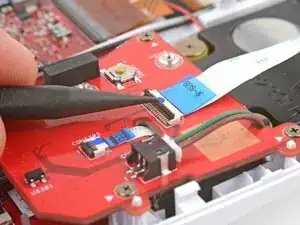

Используйте лопатку или чистый ноготь, чтобы поднять защелку на соединительном кабеле джойстика ZIF-разъеме, расположенном на плате левого джойстика.

Используйте пинцет, чтобы схватить голубую петельку кабеля и аккуратно извлечь разъем из его гнезда.

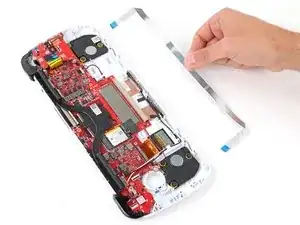

Удалите соединительный кабель джойстика и отложите его в сторону для сборки.

Используйте кончик лопатки, чтобы поднять защелку на ZIF-разъеме кольца левого джойстика.

Используйте пинцет, чтобы схватить голубую петельку кабеля и аккуратно извлечь разъем из его гнезда.

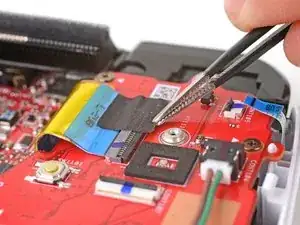

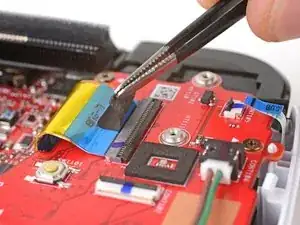

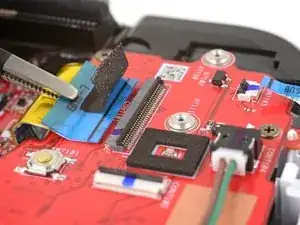

Используйте пинцет, чтобы поднять ленту, закрывающую ZIF-разъем кабеля соединения основной платы.

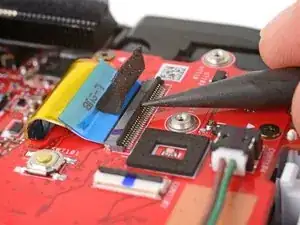

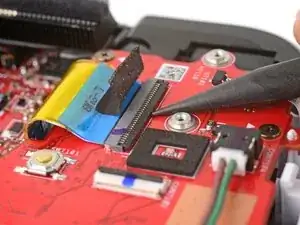

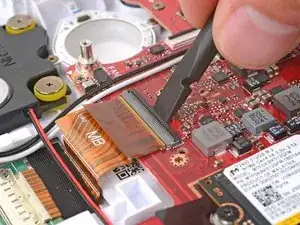

Используйте лопатку или чистый ноготь, чтобы поднять замковую крышку ZIF-разъема кабеля соединения основной платы.

Возьмите пинцетом за синюю язычок кабеля и вытяните разъем прямо из гнезда.

Черная линия на кабелях ZIF-разъема указывает область соединения. Во время сборки вставьте кабели в их гнезда до этой линии.

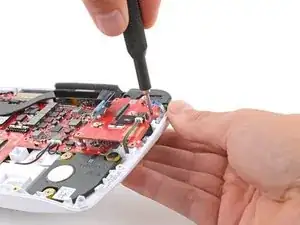

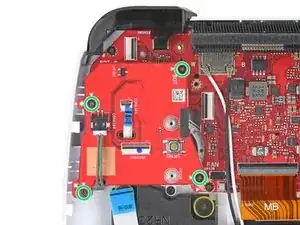

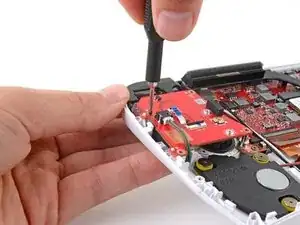

Используйте отвертку Phillips #00, чтобы удалить четыре винта длиной 3,4 мм, крепящих сборку левостороннего джойстика.

Во время сборки поднимайте правый край устройства, пока вы затягиваете винты, чтобы джойстик не касался рабочей поверхности и не выскакивал на место.

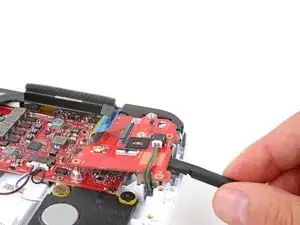

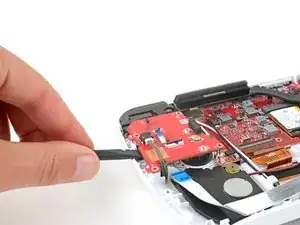

Вставьте плоский конец лопатки между нижним правым краем сборки джойстика и корпусом.

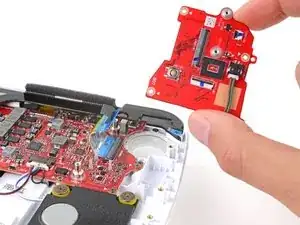

Подденьте сборку джойстика и удалите её.

Во время сборки:

Установите плату над джойстиком, лицом вниз.

Протяните кабель кольца джойстика через вырез на плате.

Поднимите правый край устройства и крепко вставьте сборку джойстика на место, чтобы маленькие круглые вырезы на правом крае вошли в свои направляющие штыри. Плата должна оставаться на месте.

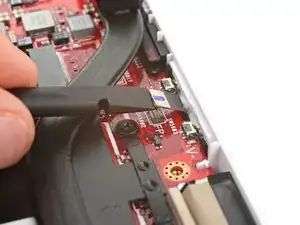

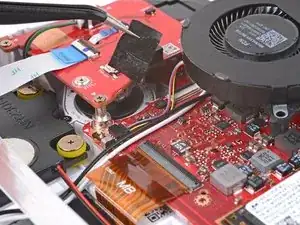

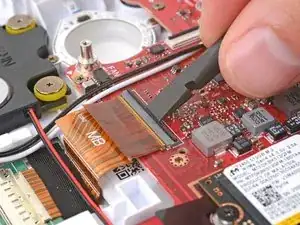

Используйте плоский конец лопатки или чистый ноготь, чтобы поднять замковую крышку ZIF-разъема кабеля экрана, расположенного в нижнем левом углу материнской платы.

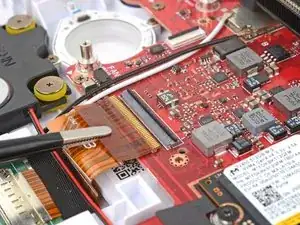

Используйте пинцет, чтобы взять за оранжевый язычок кабеля и вытянуть разъем прямо из гнезда.

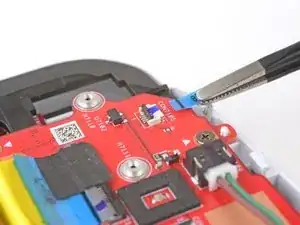

Используйте плоский конец лопатки, чтобы поддеть и отключить разъем кнопки включения от верхнего края материнской платы.

Чтобы повторно подключить разъемы кнопок вроде этого, аккуратно выровняйте и нажмите на одну сторону, пока она не зафиксируется, затем повторите на другой стороне. Не пытайтесь вставить разъем насильно. Неправильное выравнивание разъема может привести к изгибу контактов и вызвать постоянные повреждения.

Используйте остриё лопатки, чтобы нажимать на чередующиеся стороны разъема динамиков в нижнем правом углу материнской платы, чтобы "выходить" его из гнезда.

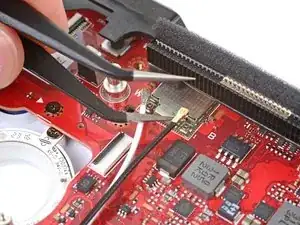

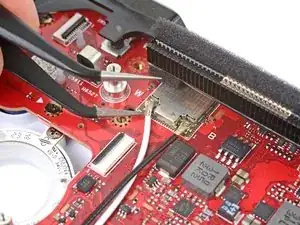

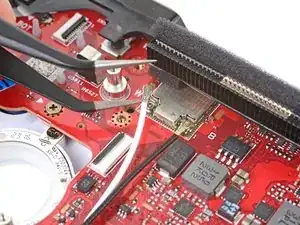

Протяните один из концов ваших угловых пинцетов под металлической частью одного из разъемов антенны коаксиальных разъемов, близко к верхнему левому углу материнской платы.

Поднимайте только металлические части разъемов. Не поднимайте сами кабели.

Осторожно поднимите прямо вверх, чтобы отключить кабель.

Повторите процесс отключения для другого кабеля антенны.

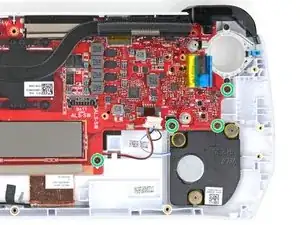

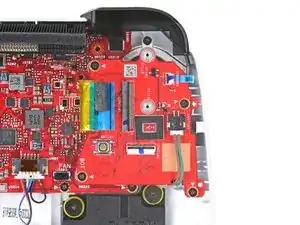

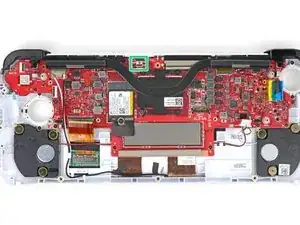

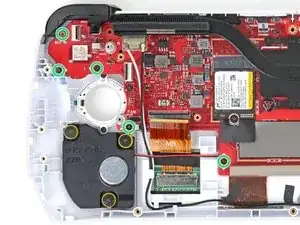

Используйте отвертку Phillips #00, чтобы удалить девять винтов длиной 3,4 мм, крепящих материнскую плату.

Если у вас установлена карта microSD, убедитесь, что вы её извлекли перед продолжением.

Одной рукой крепко удерживайте устройство.

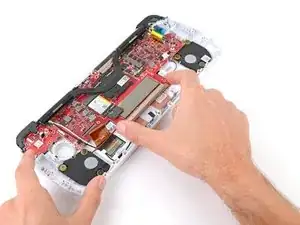

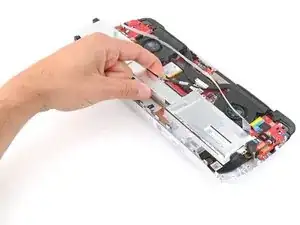

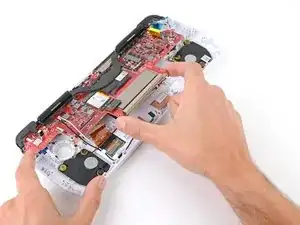

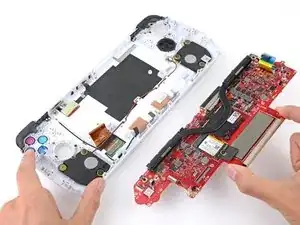

Другой рукой поднимите нижний край материнской платы и тяните её к нижней части корпуса, чтобы удалить её.

Во время сборки:

Одной рукой поднимите верхний край устройства, чтобы кнопки действия и D-Pad не касались рабочей поверхности.

Визуально убедитесь, что все кнопки полностью и правильно находятся в своих углублениях. Если это не так, они не будут работать корректно.

Подняв устройство, другой рукой скользните материнскую плату на место под небольшим углом вниз.

Убедитесь, что кнопки-столбики у верхних углов зашли под пластиковые буферные элементы, а порты вдоль верхнего края зашли в свои вырезы.

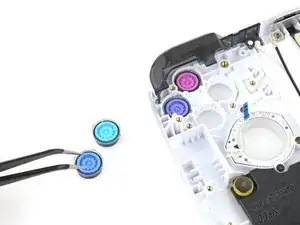

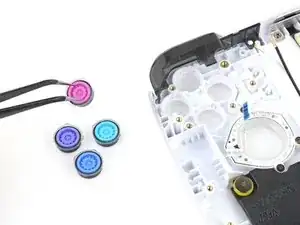

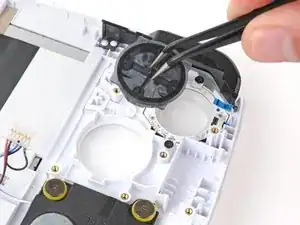

Используйте пинцет или пальцы, чтобы удалить кнопки действия и D-Pad.

Вы также можете аккуратно перевернуть устройство, чтобы удалить кнопки. Но будьте осторожны, кнопки могут легко выскочить!

Во время сборки используйте направляющие, чтобы правильно расположить каждую кнопку в её углублении. Каждая кнопка специально предназначена для своего углубления и правильной ориентации.

Используйте отвертку Phillips PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.

Все винты в этом устройстве — винты JIS. Официальные отвертки iFixit PH000–PH1 Phillips разработаны с учетом совместимости с винтами JIS, поэтому их безопасно использовать. Использование отвертки, отличной от официальной отвертки iFixit или отвертки JIS, может привести к срыванию шлицов винтов.

Винты зафиксированы стопорными шайбами и не выпадут из задней крышки.

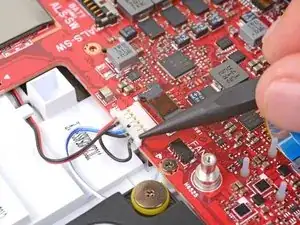

Используйте пинцет, чтобы поднять разъем вентилятора и вынуть его из гнезда на логической плате.
