Замена джойстиков GameSir Nova 2 Lite
Если у вашего GameSir Nova 2 Lite наблюдается дрейф стиков или другие проблемы с джойстиками или датчиками, это руководство покажет, как их заменить.
Снятие джойстиков требует паяльника, поэтому перед началом ознакомьтесь с этим руководством по пайке, чтобы ознакомиться с процессом. Будьте очень осторожны — паяльник сильно нагревается и может легко расплавить пластик или вызвать ожоги.
Перед заменой джойстиков убедитесь, что ремонт действительно необходим, проверив эту страницу по устранению неполадок.
Наконец, убедитесь, что контроллер выключен, отключен от зарядного устройства, ПК или консоли, и что батарея отключена. Пайка включённого устройства опасна и может привести к дальнейшему повреждению контроллера или серьёзной травме.
Шаг 1
Перед разборкой контроллера убедитесь, что он выключен, удерживая кнопку питания в течение 15 секунд, пока индикатор перестанет мигать.
Используйте отвертку Phillips #0, чтобы выкрутить четыре винта 8.5 мм с нижней части корпуса контроллера.
Шаг 2
Вставьте монтажный инструмент между двумя половинами, чтобы открыть корпус контроллера.
Вы почувствуете несколько внутренних защёлок, называемых «фиксаторами защёлки».
Отсоединяйте их, скользя монтажным инструментом вдоль шва корпуса, прикладывая постоянное давление.
Когда найдёте фикcатор, приложите больше усилия, пока не услышите щелчок.
Повторяйте этот процесс, пока все фиксаторы не будут отсоединены.
Разделите верхнюю и нижнюю части корпуса контроллера.
Шаг 3
Отложите нижнюю половину корпуса.
Разместите контроллер так, чтобы была видна плата.

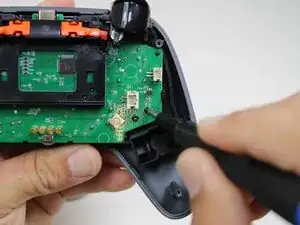

Используйте остриё лопатки, чтобы поочерёдно нажимать на стороны разъёма батареи, чтобы «вывести» его из гнезда.
Если это не поможет, используйте пинцет, чтобы крепко зажать боковины разъёма и потянуть прямо от гнезда. Держите пинцет ближе к разъёму для лучшего хвата.
Шаг 4
Если аккумулятор выглядит вздутым, перейдите по этой ссылке.
Аккумулятор удерживается двусторонним клеем.
Используйте лопатку, чтобы ослабить ленту, фиксирующую аккумулятор.
Извлеките аккумулятор из контроллера.
Шаг 5
Нажимайте поочерёдно на стороны JST-разъёма, чтобы освободить его из гнезда на плате.
Если это не помогает, используйте пинцет, чтобы крепко зажать боковины разъёма и потянуть прямо от гнезда. Держите пинцет ближе к разъёму для лучшего хвата.
Шаг 6
Выньте мотор из его гнезда.
Повторите те же действия для второго мотора вибрации.
Шаг 7
Используйте отвертку Phillips #0, чтобы выкрутить шесть винтов 5.5 мм, фиксирующих плату.

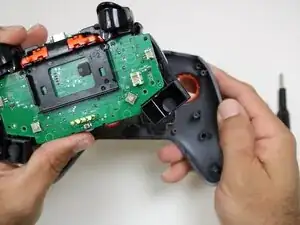

Отделите среднюю рамку, удерживающую плату, от внешнего корпуса руками или лопаткой.
Шаг 8
Переверните контроллер так, чтобы верхняя часть была обращена к вам.

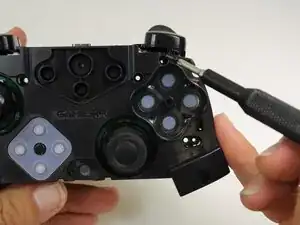

Снимите четыре винта Phillips #0 5.5 мм с верхней части контроллера.
Шаг 9

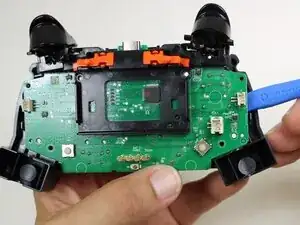

Вставьте монтажный инструмент между платой и корпусом.
Осторожно отделите плату от корпуса.
Шаг 10

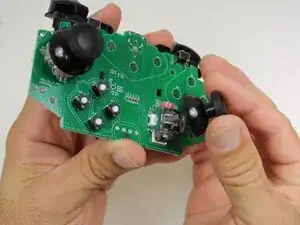

Переверните плату так, чтобы джойстики были обращены к вам.
Снимите крышки джойстиков с датчиков Холла.
Шаг 11

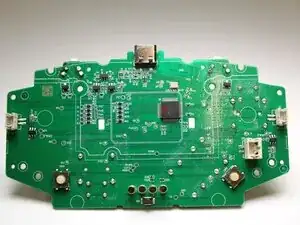

Переверните плату, чтобы получить доступ к паяным контактам джойстиков.
Шаг 12

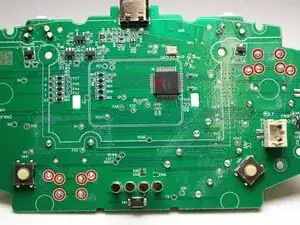

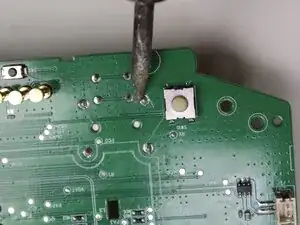

Используйте паяльник, чтобы распаять двенадцать паяных соединений джойстиков.
Будьте очень осторожны при пайке. Паяльник сильно нагревается и может легко обжечь вас.
Следуйте этому руководству по выпайке если вы не знакомы с пайкой и распайкой соединений.
Шаг 13

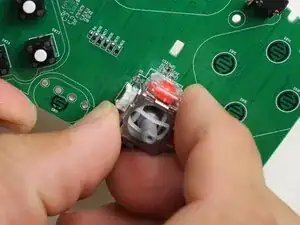

Снимите джойстик с платы.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке. Отнесите электронные отходы на переработку, сертифицированную по стандарту R2 или e-Stewards.
Перевод руководства с ifixit.com
