Замена материнской платы PlayStation 2 Slimline SCPH-900xx

Выключите PlayStation 2 и извлеките диск и карту памяти.

Переверните PlayStation 2 и положите её на мягкую поверхность (например, полотенце).

Найдите шесть заглушек.

Две находятся под ножками.

Одна заглушка находится под наклейкой Void.

Снимите наклейку Void при помощи лопатки и немного изопропилового спирта.

Снятие наклейки Void лишает устройство гарантии!

Некоторые версии консоли могут не иметь этой наклейки или она может быть перенесена в другое место.

Снимите заглушки при помощи лопатки, пластиковых медиаторов или ногтя.

Выверните шесть винтов Phillips #1 отвёрткой.

Винты справа немного глубже расположены в корпусе, как и остальные, но имеют тот же размер.

Освободите защёлки спереди и выступающую боковую часть с их креплений с помощью монтажного инструмента.

Разделите две половины корпуса.

Выверните винт Phillips с блока питания.

Отсоедините разъём питания от материнской платы.

Чтобы отсоединить разъём от гнезда, сожмите защёлку у разъёма и потяните разъём прямо вверх из гнезда.

Поднимите блок питания прямо вверх и выньте его из PS2.

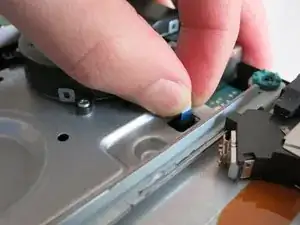

Вытяните шлейф прямо из разъёма.

Для повторной установки держите шлейф ближе к концу и вставляйте прямо в разъём, стараясь не согнуть кабель. По возможности прикладывайте усилие к пластиковой армировке, а не к самому кабелю.

Поднимите фалангу вверх и выньте её из PS2.

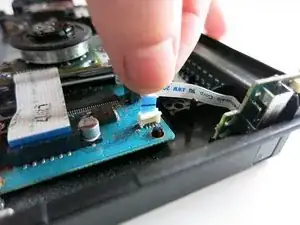

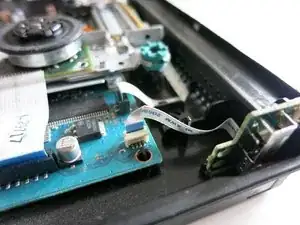

Вытяните шлейф прямо из разъёма.

Для повторной установки держите шлейф ближе к концу и вставляйте прямо в разъём, стараясь не согнуть кабель. По возможности прикладывайте усилие к пластиковой армировке, а не к самому кабелю.

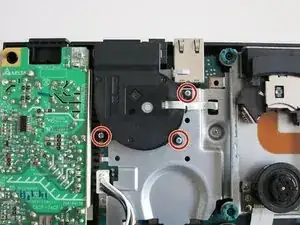

Выверните три винта Phillips #0, крепящие вентилятор.

Поднимите вентилятор прямо вверх и выньте его из PS2.

Вытяните два шлейфа прямо из их разъёмов.

Для повторной установки держите шлейф ближе к концу и вставляйте прямо в разъём, стараясь не согнуть кабель. По возможности прикладывайте усилие к пластиковой армировке, а не к самому кабелю.

Поверните PS2 на 180 градусов.

Поднимите оптический привод с его четырёх креплений.

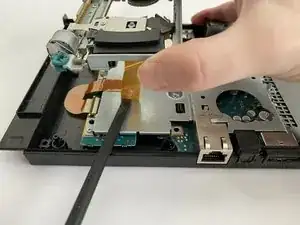

Отклейте приклеенный шлейф от экрана электромагнитных помех при помощи лопатки и немного изопропилового спирта.

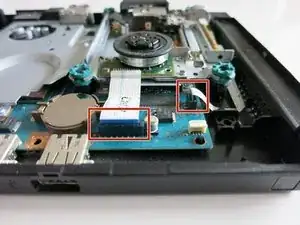

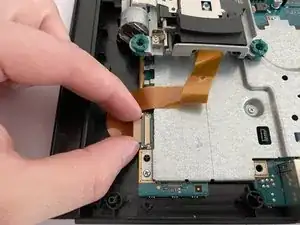

Вытяните шлейф прямо из разъёма.

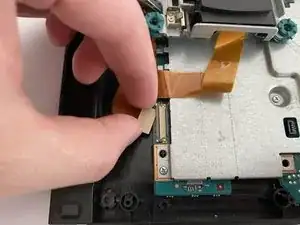

Для повторной установки держите шлейф ближе к концу и вставляйте прямо в разъём, стараясь не согнуть кабель. По возможности прикладывайте усилие к пластиковой армировке, а не к самому кабелю.

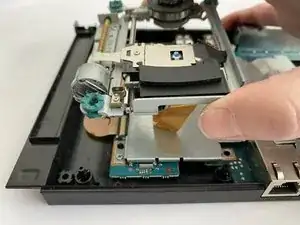

Наконец полностью извлеките оптический привод из PS2.

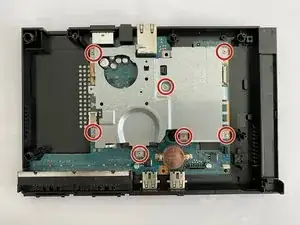

Выверните семь винтов Phillips #0 с материнской платы.

Поднимите как главную плату, так и экран электромагнитных помех из корпуса, поднимая сначала задний край.

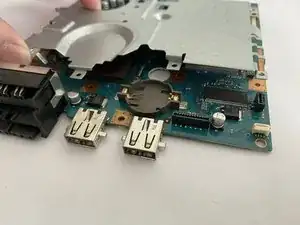

Снимите экран электромагнитных помех с материнской платы.

Экран может быть тяжело снять из‑за старого теплопроводящего пада. В этом случае потяните немного сильнее. Если это не поможет, нанесите немного изопропилового спирта вокруг теплопроводящего пада, чтобы освободить экран.

Материнская плата теперь полностью разобрана.

Перед повторной установкой экрана необходимо установить новый теплопроводящий пад.

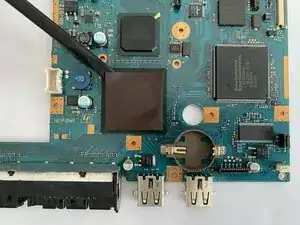

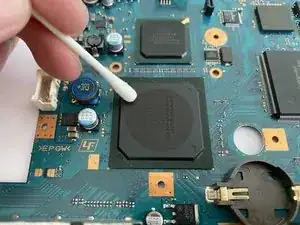

Удалите старый теплопроводящий пад с процессора при помощи лопатки и немного изопропилового спирта.

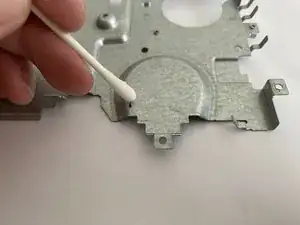

Удалите остатки старого теплопроводящего пада с процессора и экрана при помощи изопропилового спирта.

Вырежьте кусок термопрокладки толщиной 0,5 мм (20 мил) и размерами 3 см × 3 см (1,2 дюйма × 1,2 дюйма).

Снимите защитную пленку с одной стороны термопрокладки.

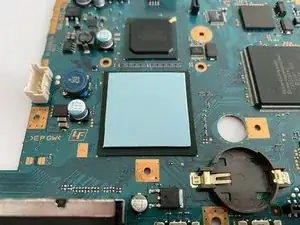

Поместите термопрокладку на процессор и слегка придавите, чтобы она приклеилась.

Снимите оставшуюся защитную пленку с термопрокладки.

Если пленки термопрокладки не будут сняты, прокладка не сможет проводить тепло. В результате ваша PS2 будет перегреваться.
