Замена Wi‑Fi антенны PlayStation 4
Официальное руководство было обновлено и доступно здесь. Это руководство сохранено в архиве в исторических целях.
Если ваши контроллеры перестали работать на большом расстоянии, возможно, повреждена Wi‑Fi антенна.
Учтите, что любая замена или разборка устройства за пределами отсека жёсткого диска аннулирует гарантию Sony.
*Вы используете это руководство на свой страх и риск. TronicsFix не несёт ответственности и не будет отвечать за любые повреждения, которые могут возникнуть при использовании этого руководства.
Шаг 1

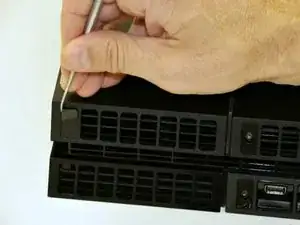

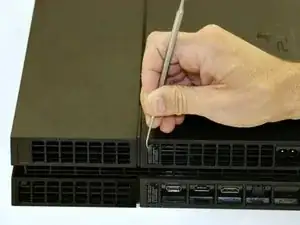

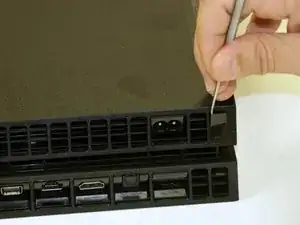

С помощью зубочистки для чистки зубов или подобного инструмента снимите три наклейки на нижней крышке.
Шаг 2

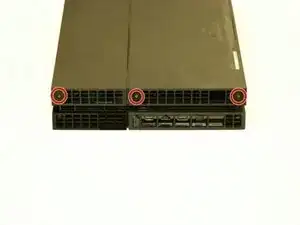

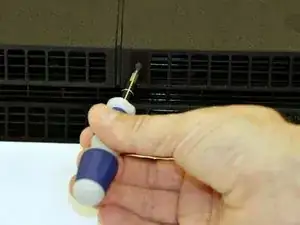

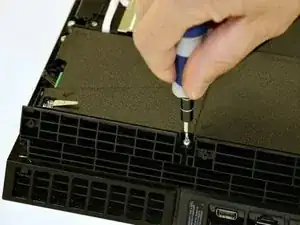

Удалите три чёрных винта в нижней крышке, используя биту Torx T9 с защитным шлицем.
Шаг 3

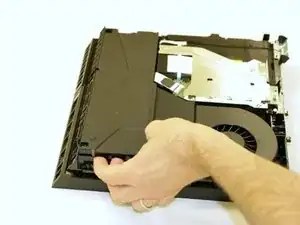

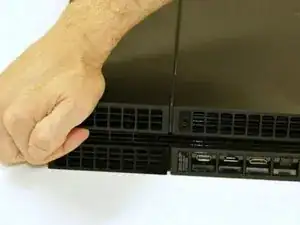

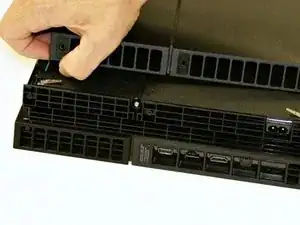

Поднимите одну сторону крышки, затем другую, после чего сдвиньте крышку назад. Она освободится от остальной части консоли.
Шаг 4
Удалите пять винтов, фиксирующих блок питания. Два из них — PH1, три — Torx T9 с защитным шлицем.
Шаг 5
Сначала приподнимите одну сторону блока питания, затем другую. Осторожно, но плотно выведите его наружу, совершая небольшие покачивающие движения.
Будьте осторожны при подъёме блока питания — он всё ещё подключён к плате через разъём.
Шаг 6

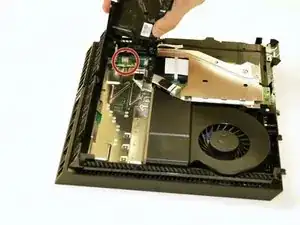

Блок питания можно поднять, повернуть вниз и положить на рабочую поверхность.
Будьте очень осторожны, не тяните за блок питания, так как он всё ещё подключён к материнской плате.

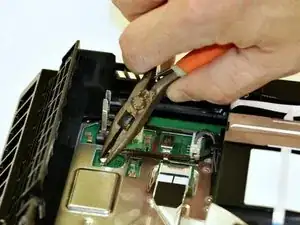

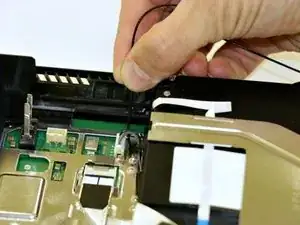

Используйте антистатические пинцеты, чтобы аккуратно отсоединить Wi‑Fi антенну, потянув её строго вверх.
Не прикладывайте чрезмерную силу к разъёму Wi‑Fi, он может отломиться.
После отключения кабеля Wi‑Fi выведите кабель из двух защёлок и под кабель оптического привода.
Шаг 7

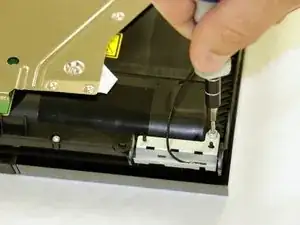

Удалите один винт Torx T9 с защитным шлицем, фиксирующий Wi‑Fi антенну у передней части консоли.

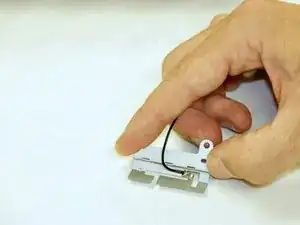

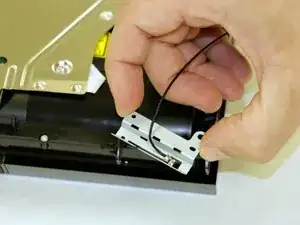

Теперь Wi‑Fi антенну можно полностью снять с PS4.
Заключение
Для обратной сборки выполните эти действия в обратном порядке.
Обязательно проложите кабель Wi‑Fi так же, как он был проложен до разборки. Затем сделайте перерыв и съешьте мороженое!
