Замена ЖК-экрана Garmin inReach Explorer Plus
Это руководство используется в случае проблем с экраном Вашего Garmin inReach Explorer+. В руководстве описан процесс замены ЖК-экрана. ЖК-экран является ключевым компонентом GPS-устройства, отображающим визуальную информацию и любые выборы, выполняемые с помощью кнопок.
Как указано в нашем руководстве по устранению неполадок, проблемы с экраном могут быть связаны с зависанием или повреждением экрана. В руководстве по устранению неполадок предложены несколько решений, которые следует попробовать перед заменой экрана, например обновление устройства и сброс настроек.
Перед началом замены экрана убедитесь, что устройство выключено и не подключено к источнику питания.
Шаг 1
Используя отвертку TR6 Torx Security, выкрутите шесть винтов длиной 10 мм на задней крышке устройства.
Шаг 2
Снимите заднюю крышку.
Шаг 3
Осторожно захватите провод батареи и отключите его от устройства.
Извлеките батарею из устройства.
Шаг 4
Используя отвертку T5 Torx, выкрутите шесть винтов длиной 6 мм, закрепляющих плату.
Шаг 5
Отключите ЖК-экран от материнской платы, приподняв язычок с помощью нейлоновой лопатки.
Металлическая лопатка должна использоваться только для серьёзной поддевки. При неправильном использовании металлическая лопатка может повредить компоненты устройства.
Шаг 6
Отключите антенну от материнской платы, приподняв провод с помощью нейлоновой лопатки.
Шаг 7
Осторожно приподнимите материнскую плату и выньте её из корпуса устройства.
Шаг 8

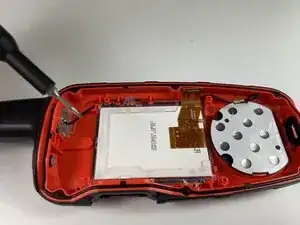

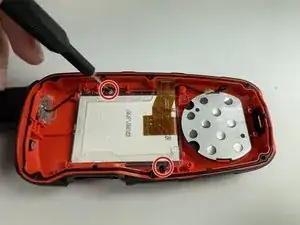

Используя отвертку T5 Torx, выкрутите два винта длиной 6 мм, крепящие ЖК-экран.
Шаг 9

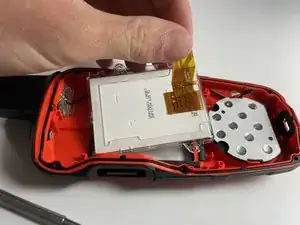

Используйте нейлоновую лопатку, чтобы отделить ЖК-экран от корпуса и извлечь экран.
Металлическая лопатка должна использоваться только для серьёзной поддевки. При неправильном использовании металлическая лопатка может повредить компоненты устройства.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
