Замена экрана Garmin GPSmap 60CSx
Если при включении устройство не показывает изображение, экран треснул и не пригоден для использования или не реагирует, возможно, экран повреждён и требует замены. Ниже приведены шаги по замене экрана Garmin GPSmap 60CSx.
Шаг 1
Поднимите и поверните фиксатор крышки батарейного отсека на 90 градусов против часовой стрелки на задней панели устройства.
Шаг 2
Поднимите защёлку батарейного отсека, чтобы снять крышку батарейного отсека.
Шаг 3
Вытяните батареи AA.
Шаг 4

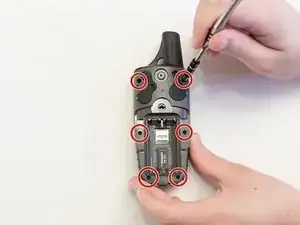

Удалите шесть винтов длиной 10 мм на задней панели устройства с помощью крестовой отвёртки Phillips #0.
Переверните заднюю панель, чтобы увидеть зелёную плату (ПП) и крышку платы.

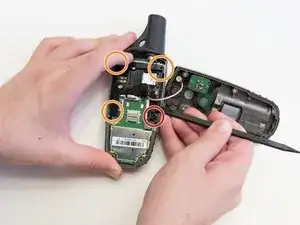

Аккуратно отсоедините чёрный, жёлтый, синий и красный провода, подключённые к плате.
Шаг 5

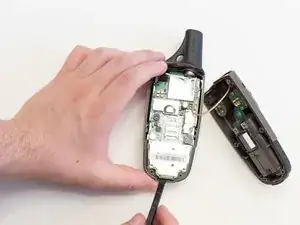

Возьмите лопатку и вставьте её в нижний правый угол чёрной крышки платы.
С помощью лопатки подденьте угол. То же нужно выполнить со всеми четырьмя углами крышки платы.
Лучше всего сначала снять нижние углы.
Вытяните крышку платы из GPSMap 60CSx.
Шаг 6

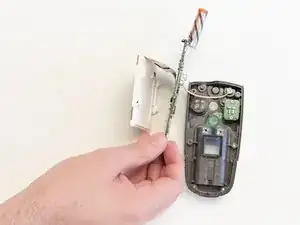

Осторожно используйте лопатку, чтобы приподнять плату на несколько сантиметров.
Сдвиньте плату в направлении нижней части GPSMap 60CSx.
Это вытащит из устройства другие компоненты, такие как антенна и экран.
Шаг 7

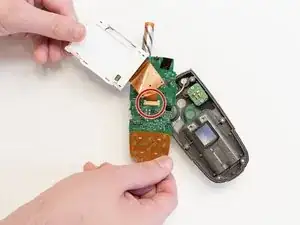

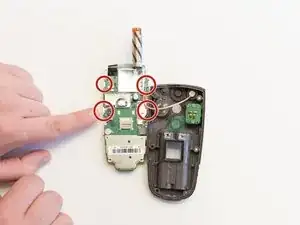

Окажите лёгкое давление на четыре белых защёлки, которые удерживают экран на месте.
Экран теперь отсоединится от платы.
Шаг 8
Переверните плату так, чтобы разъём экрана был обращён к вам.

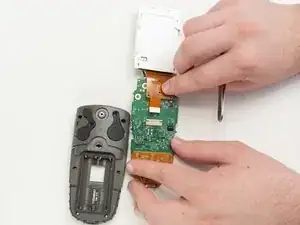

Отодвиньте экран в сторону для доступа к разъёму экрана.
Шаг 9

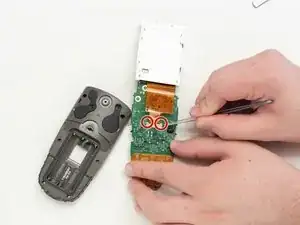

С помощью пинцета вытяните вперёд два белых фиксатора на разъёме.
Шаг 10

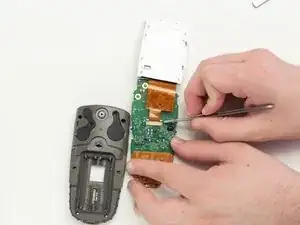

Снимите ленточный разъём экрана и сам экран.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
