Замена логической платы Garmin Nuvi 1390LMT
Этот гид покажет вам, как разобрать GPS Garmin Nuvi 1390LMT для замены логической платы.
Шаг 1

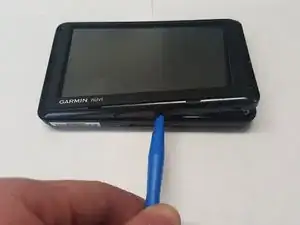

Снимите пластиковую крышку с помощью пластикового инструмента для открытия.
Шаг 2
Удалите четыре черные торксовые винта T5 длиной 11 мм.
Шаг 3
Снимите защитную крышку экрана с помощью пластиковой открывалки.
Шаг 4

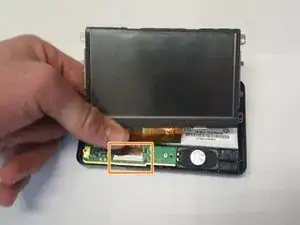

Аккуратно вытяните шлейф, соединяющий экран с логической платой, из разъема.
Будьте осторожны при отключении шлейфа. Он очень хрупкий.
Шаг 5

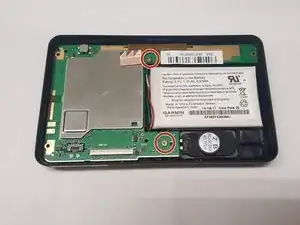

Удалите два серебряных торксовых винта T5 длиной 5 мм, соединяющих печатную плату с пластиковым корпусом.
Шаг 6

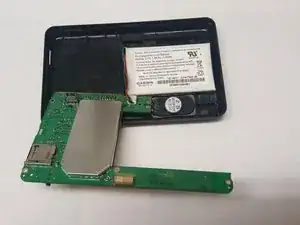

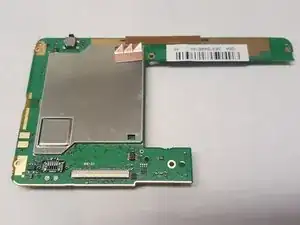

Переверните логическую плату.
Шаг 7

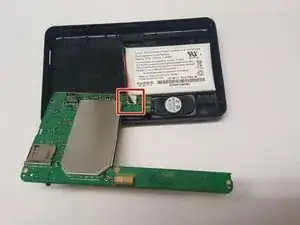

Отключите разъем между аккумулятором и логической платой.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
