Замена задней крышки Garmin inReach Mini
В этом руководстве показано, как заменить заднюю крышку Garmin inReach Mini (номер модели 5HT094452). Это руководство является предварительным шагом для тех, кто собирается заменить аккумулятор или плату устройства. Аккумулятор находится внутри задней крышки. Снятие задней жесткой крышки требует удаления нескольких маленьких винтов, поэтому крайне важно аккуратно отслеживать эти детали, чтобы крышка могла быть правильно установлена обратно.
Шаг 1

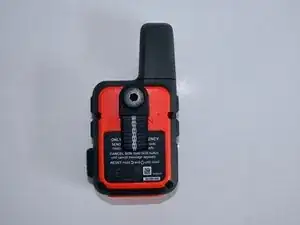

Положите устройство на ровную поверхность лицевой стороной вниз так, чтобы задняя жесткая крышка была обращена вверх.
Шаг 2

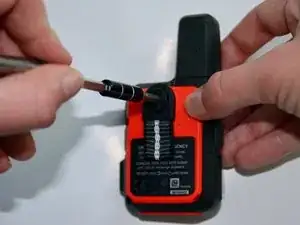

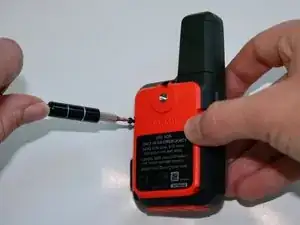

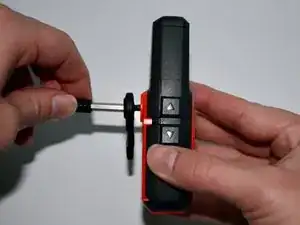

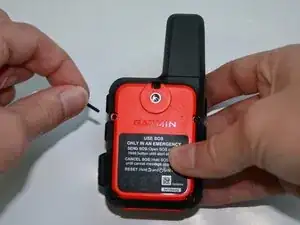

Используйте отвертку T5, чтобы выкрутить винт 1.9 мм, крепящий нейлоновый ремешок.

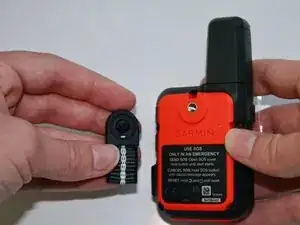

Снимите нейлоновый ремешок.
Шаг 3

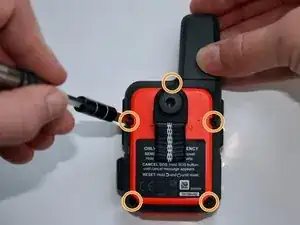

Удалите пять винтов 1.8 мм, расположенных в верхней, боковых и нижних угловых частях задней стороны устройства.
Шаг 4

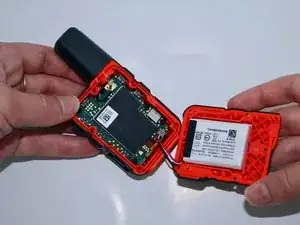

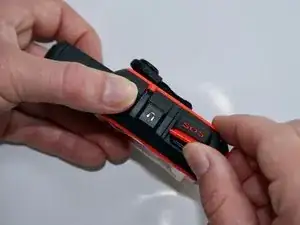

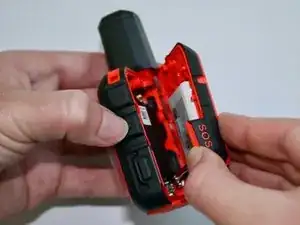

В завершение поднимите защитную крышку на боковой стороне устройства с надписью «SOS». Медленно потяните её вправо, чтобы снять заднюю жесткую крышку.
Шаг 5

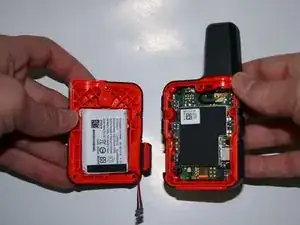

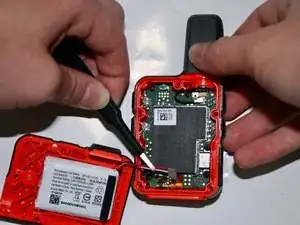

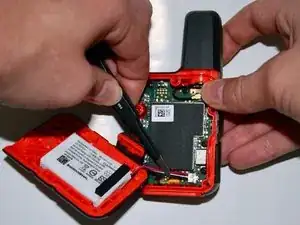

С помощью пинцета с округлыми рабочими концами отсоедините разъем аккумулятора от материнской платы.
Отключение аккумулятора прекращает подачу питания на материнскую плату. Это делается для вашей безопасности.
Если вы используете это руководство как предварительный шаг для замены материнской платы, крайне важно не повредить кабель, соединяющий аккумулятор с платой. При установке новой материнской платы этот кабель потребуется подключить заново.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
