Замена материнской платы Garmin inReach Mini

Разместите устройство на ровной поверхности задним жестким корпусом вверх.

Используйте отвертку T5, чтобы извлечь винт 1,9 мм, крепящий нейлоновый ремешок.

Снимите нейлоновый ремешок.

Снимите пять винтов 1,8 мм, расположенных в верхней, боковых и нижних углах задней части устройства.

Наконец, поднимите защитную крышку на боковой стороне устройства с надписью "SOS". Медленно потяните её вправо, чтобы снять задний жесткий корпус.

С помощью пинцета с круглыми насадками отсоедините разъем батареи от материнской платы.

Отключение батареи прекращает подачу питания на материнскую плату. Это делается для вашей безопасности.

Если вы используете это руководство в качестве предварительного шага к замене материнской платы, крайне важно не повредить кабель, соединяющий батарею с материнской платой. При установке новой материнской платы этот кабель потребуется подключить заново.

После снятия заднего жесткого корпуса вы получите доступ к батарее, расположенной внутри заднего корпуса.

Возьмите инструмент iFixit для вскрытия и вставьте его в небольшие зазоры с каждой стороны батареи. После вставки приложите давление вниз, чтобы приподнять батарею. Повторите на всех трех углах.

Создайте рычаг, вставив инструмент для вскрытия под батарею. Поднимите батарею до отделения от корпуса, затем полностью извлеките батарею.

Затем с помощью пинцета с круглыми насадками аккуратно вытяните батарею из корпуса.

Батарея прикреплена к заднему жесткому корпусу с помощью клея.

Утилизируйте литий‑ионную батарею безопасным способом, чтобы предотвратить электрические опасности. Храните батарею в сухом и прохладном месте.

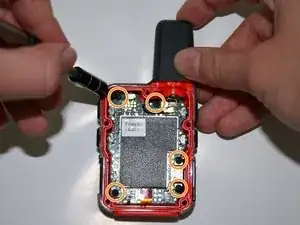

Используйте отвертку T5, чтобы снять каждый винт длиной 5 мм.

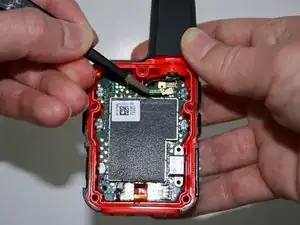

Затем используйте пинцет с круглыми насадками, чтобы отсоединить черный антенный провод от материнской платы.

Не перерезайте черный провод! Это может сделать устройство непригодным к использованию, даже при установке новой материнской платы.

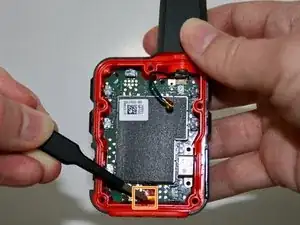

С помощью пинцета с круглыми насадками аккуратно поднимите толстую красную полоску, пока она не отщелкнется от материнской платы.

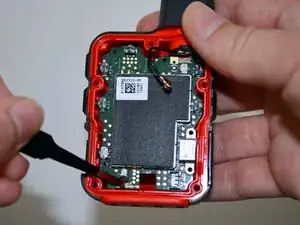

Той же парой пинцета аккуратно потяните тонкую красную полоску в сторону края корпуса, чтобы отсоединить её от материнской платы.

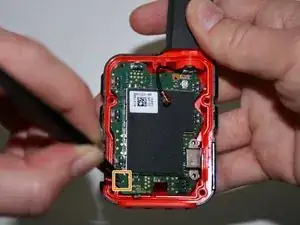

Используя пинцет с изогнутыми острыми наконечниками, сожмите оба конца вместе, затем вставьте их в нижнее левое отверстие материнской платы. Далее аккуратно приподнимите пинцет и вытащите материнскую плату.

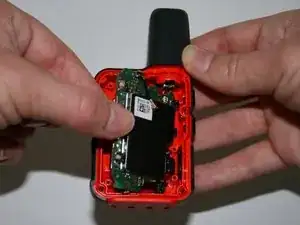

Когда вы вытянете материнскую плату наполовину, используйте пинцет или пальцы, чтобы полностью извлечь её.

Будьте осторожны, чтобы не перерезать и не повредить окружающие элементы, включая экран, расположенный под ней! Если какие‑либо полосы или кабели будут повреждены, это может помешать успешной установке новой материнской платы.
