Замена антенны Garmin inReach Explorer Plus
Garmin inReach Explorer Plus — это портативный GPS-навигатор для походов. В этом руководстве показано, как снять и заменить антенну Iridium на Garmin inReach Explorer Plus. Антенна позволяет устройству подключаться к спутникам для определения вашего местоположения. См. нашу страницу по устранению неполадок здесь для возможных симптомов. ПРЕДУПРЕЖДЕНИЕ: Перед разборкой устройства убедитесь, что устройство выключено и в нем нет признаков вздутой батареи или разбитого стекла.
Шаг 1
С помощью отвертки TR6 Torx security отвинтите шесть 10 мм винтов на задней крышке устройства.
Шаг 2
Снимите заднюю крышку.
Шаг 3
Осторожно удерживая провод батареи, отсоедините его от устройства.
Извлеките батарею из устройства.
Шаг 4
С помощью отвертки T5 Torx снимите шесть 6 мм винтов с материнской платы.
Шаг 5
Отключите ЖК-экран от материнской платы, поддев язычок лопаткой из нейлона.
Металлическую лопатку следует использовать только для сильного поддевания. При неправильном использовании металлическая лопатка может повредить компоненты устройства.
Шаг 6
Отключите антенну от материнской платы, поддев провод лопаткой из нейлона.
Шаг 7
Осторожно приподнимите материнскую плату и выньте ее из устройства.
Шаг 8
С помощью отвертки T5 Torx отвинтите два 6 мм винта на ЖК-экране.
Шаг 9
С помощью лопатки из нейлона отделите ЖК-экран от корпуса и снимите ЖК-экран.
Металлическую лопатку следует использовать только для сильного поддевания. При неправильном использовании металлическая лопатка может повредить компоненты устройства.
Шаг 10

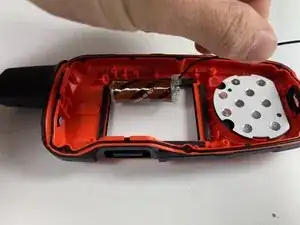

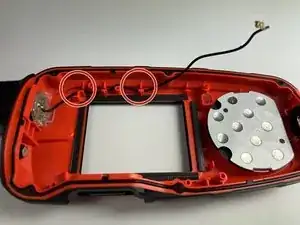

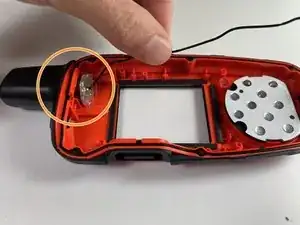

Осторожно вытяните провод антенны и извлеките антенну из устройства.
Антенна должна легко выскользнуть. Если антенна застряла, используйте лопатку, чтобы осторожно освободить антенну из её посадочного места.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
