Замена батареи Garmin Nuvi 1370

Вот Garmin 1370, над которым мы будем сегодня работать.

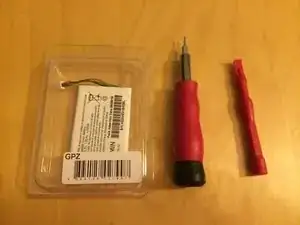

Требуемые инструменты:

Запасная батарея

Отвёртка T5

Лопатка или другой пластиковый инструмент для поддевания [Если аккуратно, можно использовать плоскую отвёртку; могут остаться следы на пластике]

Примечание: эту документацию я делал после замены, поэтому вы можете заметить, что на фото изображена оригинальная батарея Garmin. Аналогично, позже в документации, когда устройство будет открыто, вы увидите, что сторонняя заменяющая батарея уже на месте.

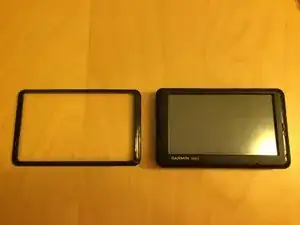

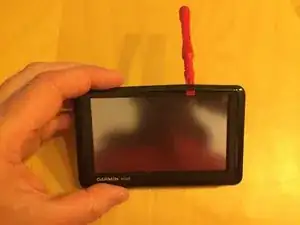

С помощью лопатки снимите пластиковую рамку вокруг экрана.

Действуйте осторожно — она легко щёлкнет и снимется.

Если не быть аккуратным, рамка может сломаться пополам, а этого мы не хотим.

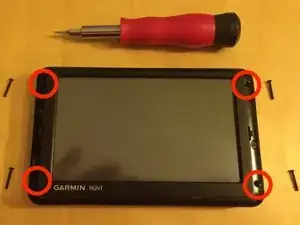

Отвёрткой T5 снимите четыре винта в углах обнаруженной рамки экрана.

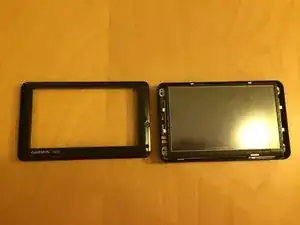

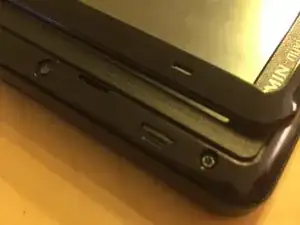

С помощью лопатки подденьте рамку экрана и выньте её. Начните с одного из углов и двигайтесь по периметру.

Здесь полезной оказалась малая плоская отвёртка.

После снятия рамки откиньте экран. Будьте внимательны с ленточным кабелем.

Отсоединять экран не требуется.

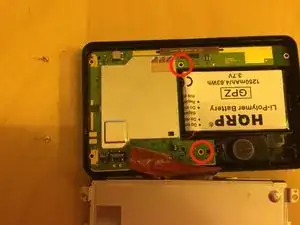

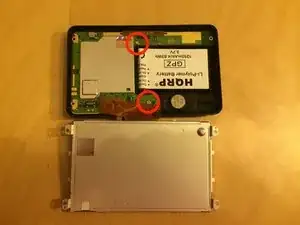

Отвёрткой T5 снимите два винта, удерживающие плату.

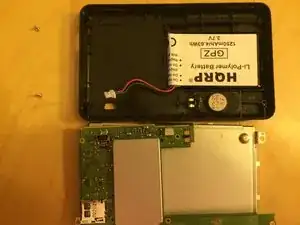

Переверните плату и извлеките её из корпуса. В верхнем левом углу может потребоваться небольшое усилие.

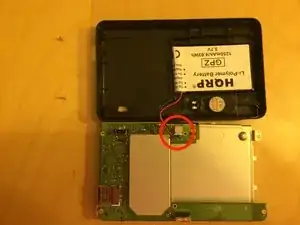

После переворачивания отсоедините старую батарею.

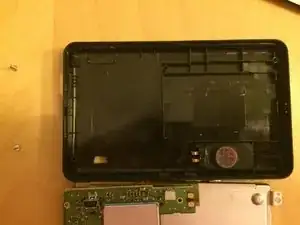

Существующая батарея приклеена. Для её извлечения потребуется поддевание. Будьте осторожны, чтобы не проколоть батарею.

Я постепенно поддевал батарею плоской отвёрткой, поднимая её понемногу.

Замените старую батарею на новую. Я не приклеивал новую батарею, поскольку она плотно размещается в пластиковом гнезде в корпусе. Подключите её к плате и выполните сборку в обратном порядке.

При установке декоративной рамки обратите внимание на маленькое отверстие в рамке, которое соответствует отверстию во внутренней рамке.
