Замена передней панели Garmin GPS V

Разместите GPS V так, чтобы задняя панель была обращена вверх.

Отверткой Phillips #0 отверните шесть чёрных винтов M2x0.4 на задней стороне устройства.

Пластиковой лопаткой аккуратно подденьте заднюю панель, начиная с углов.

Откройте заднюю панель примерно на 35°, используя сторону с антенной в качестве шарнира.

НИ В КОЕМ СЛУЧАЕ не снимайте заднюю панель полностью — к ней подключены кабели.

Найдите белый 8-контактный разъём на плате и отключите его.

Откройте устройство полностью, следя за тем, чтобы не отсоединить коричневый антенный провод.

Отверткой Phillips #1 отвёрните серебристый винт M2x0.4 на плате рядом с коричневым проводом.

Возможно, потребуется повернуть устройство для лучшего доступа к винту.

Найдите ленточный разъём на плате.

Пластиковой лопаткой аккуратно надавите по обеим сторонам фиксаторa коричневого разъёма, пока он не выйдет.

Пластиковой лопаткой аккуратно извлеките ленточный кабель из разъёма до освобождения.

Пластиковой лопаткой аккуратно подденьте плату.

Будьте осторожны, чтобы не отсоединить коричневый антенный провод при снятии платы.

Найдите место пайки коричневого провода на плате.

Аккуратно приложите тепло паяльником, одновременно осторожно тянув за коричневый провод.

Может потребоваться некоторое время, чтобы нагреть флюс, прежде чем провод можно будет вытянуть.

Вытяните коричневый провод из платы.

Аккуратно подденьте резиновую панель кнопок и снимите её с передней панели.

Разместите переднюю панель устройства так, чтобы плата дисплея была обращена вверх.

Пластиковой лопаткой аккуратно продвигайтесь по периметру сборки дисплея.

ПРИМЕЧАНИЕ: Сборка дисплея состоит из трёх частей и склеена с корпусом. Будьте осторожны, чтобы не разъединить её при поддевании.

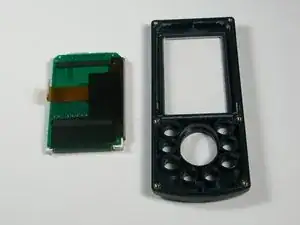

Отделите дисплей от передней панели.

После снятия дисплея передний корпус Garmin GPS можно заменить.
