Замена материнской платы Garmin inReach Explorer Plus
Garmin inReach Explorer Plus — это GPS-устройство для путешествий по дикой местности. Этот гид показывает, как удалить и заменить материнскую плату устройства Garmin inReach Explorer Plus. Материнская плата является сердцем Garmin inReach Explorer Plus и обрабатывает все функции устройства. Повреждение внутренней схемы — один из симптомов, который может потребовать замены этого компонента. См. нашу страницу по устранению неисправностей здесь. ВНИМАНИЕ: Перед разборкой устройства убедитесь, что оно выключено, и отсутствуют признаки вздувшейся батареи или разбитого стекла.
Шаг 1

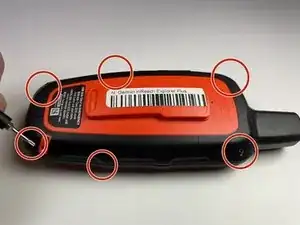

С помощью отвертки TR6 Torx Security удалите шесть винтов по 10 мм с задней панели устройства.
Шаг 2

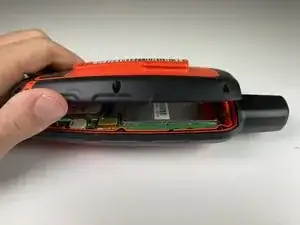

Снимите заднюю панель.
Шаг 3

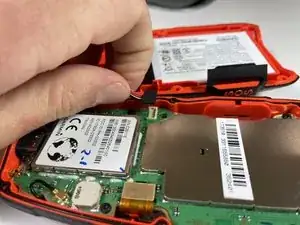

Аккуратно удерживая провод батареи, отсоедините его от устройства.
Извлеките батарею из устройства.
Шаг 4

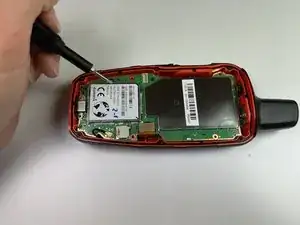

С помощью отвертки T5 Torx удалите шесть винтов по 6 мм с материнской платы.
Шаг 5

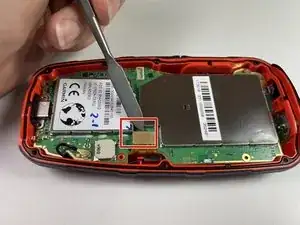

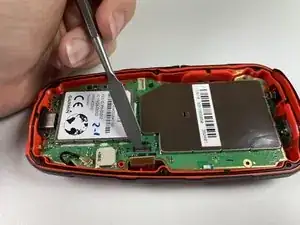

Отсоедините ЖК-экран от материнской платы, подняв крышку с помощью нитяной лопатки.
Металлическая лопатка должна использоваться только для серьезного поддевания. При неправильном использовании металлическая лопатка может повредить компоненты устройства.
Шаг 6

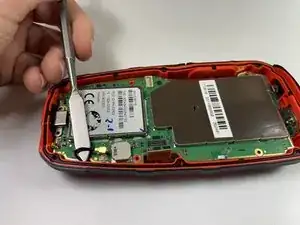

Отсоедините антенну от материнской платы, подняв провод с помощью нитяной лопатки.
Шаг 7

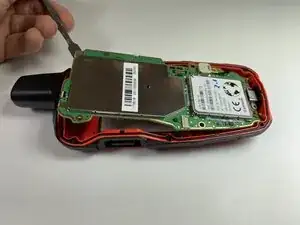

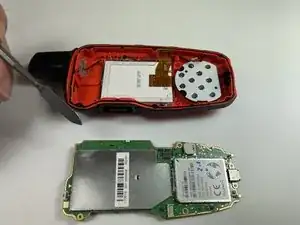

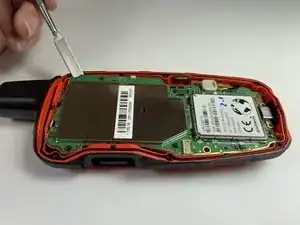

Аккуратно извлеките материнскую плату из устройства.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
