Удаление сборки LCD-экрану Garmin Nuvi 1300

Вам понадобятся инструменты из профессионального набора iFixit.com

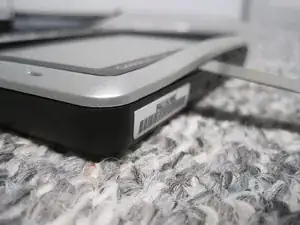

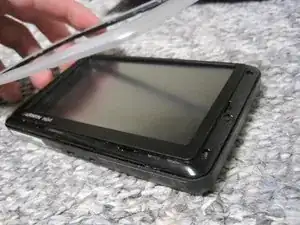

Сначала снимите серебристый крепеж по кругу всей GPS-системы. Крепеж закреплен в различных местах. Просто обойдите его вокруг, пока не отщелкните все фиксирующие защелки, и он снимется. Обратите внимание на отверстие, которое вы видите в левой части экрана на крепеже, чтобы правильно установить его обратно.

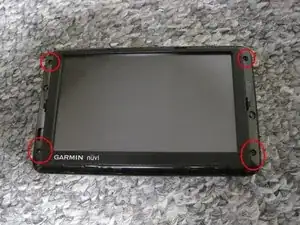

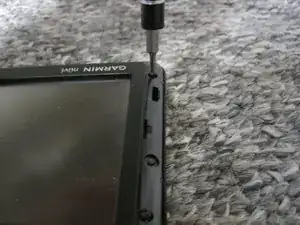

Теперь вам нужно отвинтить 4 винта, обведенных красным, с помощью битки T5 Torx из профессионального набора.

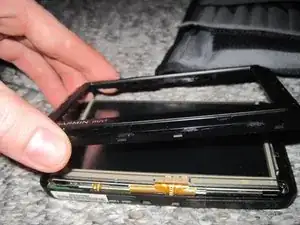

Теперь необходимо отогнуть крепеж экрана от задней пластиковой/резиновой стороны. Чтобы освободить его, введите пластиковую лопатку между крепежом и задней стороной и начните поднимать. Если он не отходит, подденьте в различных местах по чуть-чуть, и он выйдет.

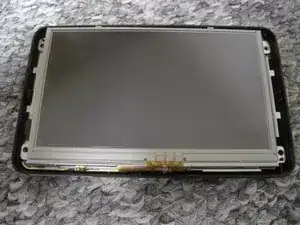

Поднимите LCD-экран, стараясь не повредить шлейф, соединяющий его с платой под ним.

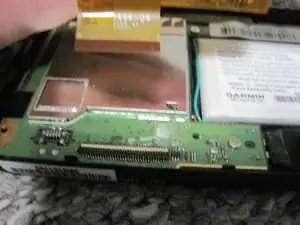

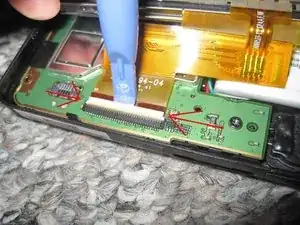

Когда вы поднимете экран над платой, вы увидите шлейф, соединяющий экран с платой. Возьмите пластиковый инструмент с верхней стороны белого разъема и подденьте его, чтобы отключить шлейф.

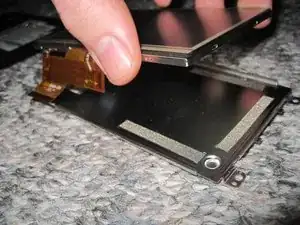

Снимите металлическую заднюю крышку с LCD-экрана.

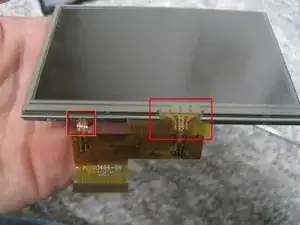

От экрана отходят два шлейфа. Один слева - для экрана, а другой справа - для дигитайзера.

Убедитесь, что при заказе нового экрана он будет с обоими компонентами уже соединенными. Я нашел свой на eBay за 20,00 долларов. Они продают LCD-экран отдельно без дигитайзера.Перевод руководства с ifixit.com
