Разборка логической платы Garmin Nuvi 1200

Этот гид демонстрирует, как полностью разобрать Garmin Nuvi 1200 для замены логической платы.

Шаг 1

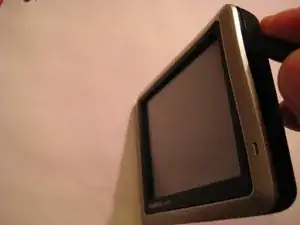

Снимите наклейку на задней стороне устройства, затем удалите два винта T5. После этого аккуратно подденьте серебряную крышку с помощью лопатки.

Как только инструмент вставлен, он может двигаться по всему устройству.

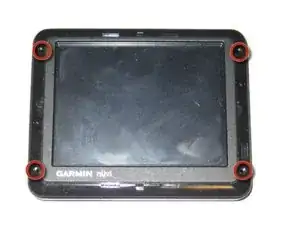

Удалите четыре маленьких винта T5 Torx.

Будьте осторожны, винты легко срываются.

Снимите крышку с устройства.

Будьте осторожны, чтобы не потерять маленькую резиновую деталь в нижнем правом углу.

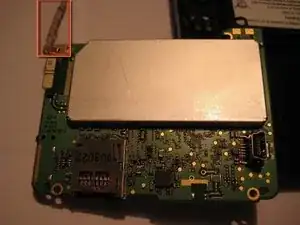

Отсоедините шлейф от логической платы.

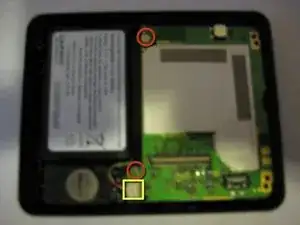

Удалите два винта T5 Torx, удерживающие логическую плату.

Отключите аккумулятор.

Аккуратно поднимите логическую плату из устройства.

Будьте осторожны, чтобы не повредить разъем аккумулятора на верхней части устройства.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
