Замена кнопок клавиатуры Garmin GPSmap 60CSx
Если кнопки не реагируют или заедают, клавиатура может быть повреждена и требует замены. Это руководство по замене кнопок клавиатуры Garmin GPSmap 60CSx.
Шаг 1
Поднимите и поверните фиксатор крышки батарейного отсека на 90 градусов против часовой стрелки на задней панели устройства.
Шаг 2
Поднимите фиксатор батареи, чтобы снять крышку батарейного отсека.
Шаг 3
Вытяните батареи типа AA.
Шаг 4
Удалите шесть винтов диаметром 10 мм на задней панели устройства с помощью отвертки Philips #0.

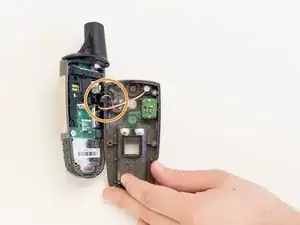

Переверните заднюю панель, чтобы увидеть зеленую плату электроники (PCB) и защитное покрытие PCB.

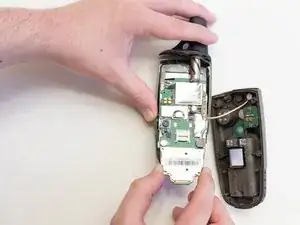

Слегка снимите черные, желтые, синие и красные провода, соединенные с PCB.
Шаг 5

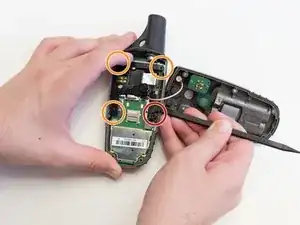

Поместите лопатку в нижний правый угол черного покрытия PCB и приподнимите угол.
Предыдущий шаг необходимо повторить для остальных трех углов.
Лучше всего сначала выполнить действия с двумя нижними углами.
Выньте черную плату PCB из GPSMap 60 CSx.
Шаг 6

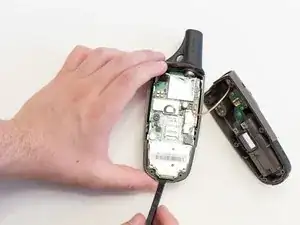

Осторожно используйте лопатку, чтобы приподнять PCB на несколько сантиметров.
Вытяните PCB в сторону нижней части GPSMap 60CSx.
Это вытащит все основные компоненты, включая антенну и экран.
Шаг 7

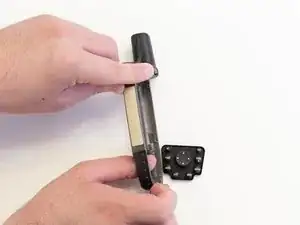

Возьмите переднюю панель и аккуратно надавите на кнопки.
Кнопки являются частью одного блока и должны выйти все сразу.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
