Замена ЖК-экрана Philips DC320 37

Отожмите четыре белых ножки острым концом лопатки.

Аккуратно отверните четыре винта Phillips #2 длиной 15,5 мм, которые крепят нижнюю панель к док-станции.

Используйте плоский конец лопатки, чтобы поддеть крышку от двух разъёмов, которыми она соединена с корпусом док-станции.

Разъёмы на панели хрупкие и могут сломаться.

Осторожно выньте вверх и наружу четыре электрических соединителя и два ленточных разъёма, которые соединяют нижнюю панель с док-станцией.

Электрические разъёмы

Ленточные разъёмы

У кабелей небольшая длина. Будьте осторожны, чтобы не повредить разъёмы.

Один провод припаян к нижней панели. Не разрушьте это соединение.

Отверните два винта Phillips #00 длиной 6 мм, крепящие заднюю панель к устройству.

Сдвиньте заднюю панель в направлении верхней части устройства и приподнимите её, чтобы отсоединить заднюю панель.

Отверните четыре винта Phillips #2 длиной 16 мм, крепящие динамический модуль к устройству.

Сдвиньте динамик в направлении нижней части устройства, чтобы вынуть его.

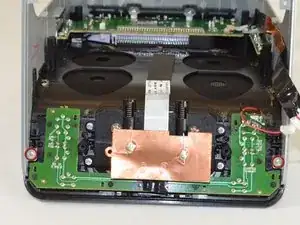

Отверните семь винтов Phillips #00 длиной 6 мм, которые удерживают серую боковую панель на чёрной передней панели.

Пять винтов Phillips #00 находятся на плате ЖК-экрана. Другие два — на нижней плате док-станции.

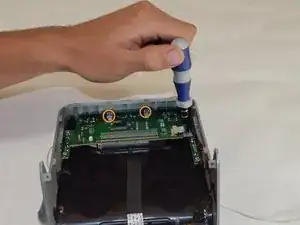

Отверните два винта Phillips #1 длиной 8 мм, проходящие через серую деталь и материнскую плату ЖК-экрана.

Снимите ленточный кабель с ZIF-разъёма, выдвинув две чёрные защёлки острым концом лопатки, затем вытянув кабель прямо из разъёма.

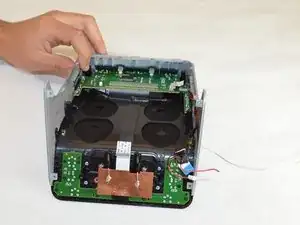

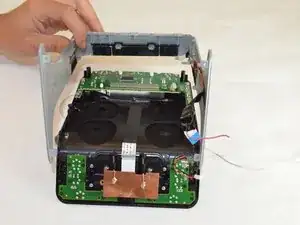

Снимите серую боковую панель с чёрной передней панели, потянув её прямо вверх. Она должна легко соскользнуть.

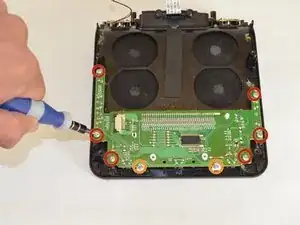

Отверните шесть винтов Phillips #1 длиной 8 мм, которые крепят ЖК-экран к чёрной передней панели.

Отверните два винта Phillips #00 длиной 6 мм с верхней части панели, которые крепят ЖК-экран к передней панели.

Снимите ЖК-экран и плату с передней панели.
