Замена динамика Philips DC320 37

С помощью заостренного конца лопатки аккуратно снимите четыре белые ножки.

Осторожно открутите четыре винта Philips #2 длиной 15.5 мм, которые крепят нижнюю панель к док-станции.

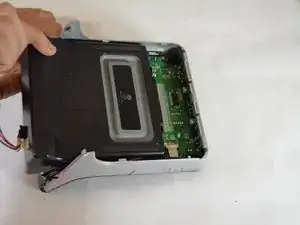

Используйте плоский конец лопатки, чтобы аккуратно снять крышку от двух разъемов, которые крепят её к корпусу док-станции.

Разъемы на панели хрупкие и могут сломаться.

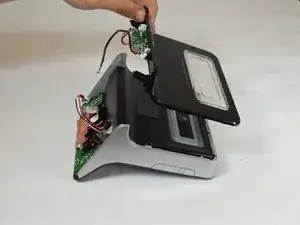

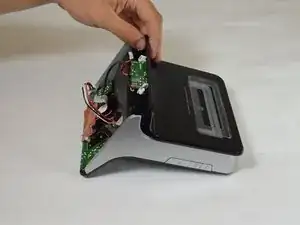

Осторожно вытяните четыре электрических разъема и два лентовых разъема, которые соединяют нижнюю панель с док-станцией.

Электрические разъемы

Лентовые разъемы

Шнуры не имеют большого запасу. Будьте осторожны, чтобы не сломать разъемы.

Один провод припаян к нижней панели. Будьте осторожны, чтобы не сломать это соединение.

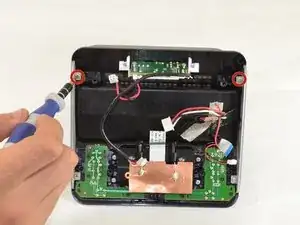

Открутите два винта Philips #00 длиной 6 мм, которые крепят заднюю панель к устройству.

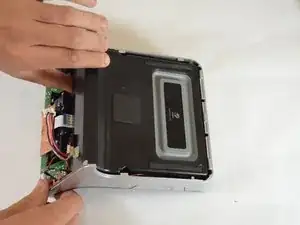

Сдвиньте заднюю панель к верхней части устройства и поднимите её, чтобы отсоединить.

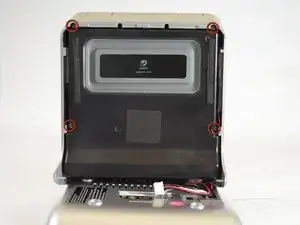

Открутите четыре винта Philips #2 длиной 16 мм, крепящих динамик к устройству.

Сдвиньте динамик вниз по корпусу, чтобы удалить его.
