Замена разъема для наушников или питания Philips DC320 37

Следуйте процедуре, описанной в этом руководстве, чтобы удалить и установить поврежденный аудио- или силовой разъем.

Шаг 1

Подденьте четыре белых ножки заостренным концом лопатки.

Осторожно открутите четыре винта Philips #2 длиной 15.5 мм, которые крепят нижнюю панель к док-станции.

Используйте плоский край лопатки, чтобы отсоединить крышку от двух разъемов, удерживающих ее на корпусе док-станции.

Разъемы на панели хрупкие и могут сломаться.

Осторожно поднимите и извлеките четыре электрических разъема и два ленточных разъема, которые соединяют нижнюю панель с док-станцией.

Электрические разъемы

Ленточные разъемы

У кабелей не очень много запаса. Будьте осторожны, чтобы не сломать разъемы.

Одна провода припаяна к нижней панели. Будьте осторожны, чтобы не нарушить это соединение.

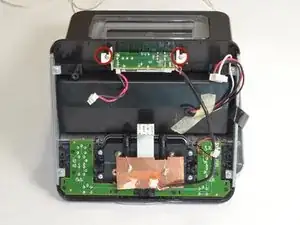

Открутите два винта Philips #00 длиной 5 мм, крепящих белую опору к корпусу устройства.

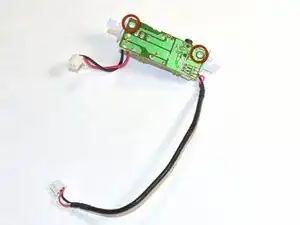

Открутите два винта Philips #00 длиной 5 мм от зеленой платы электроники наушников/питания, чтобы отсоединить ее от белой опоры.

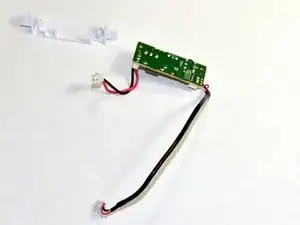

Отделите белую опору от платы электроники наушников/питания.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
