Замена платы кнопок снизу устройства Philips DC320 37

Следуйте процедуре, описанной в данном руководстве, чтобы снять и установить плату кнопок снизу устройства.

Шаг 1

Отогните четыре белые ножки с помощью заострённого конца лопатки

Аккуратно открутите четыре винта Phillips #2 длиной 15,5 мм, которые крепят нижнюю панель к док-станции.

Используйте плоский конец лопатки, чтобы отсоединить крышку от двух разъёмов, которые соединяют её с корпусом док-станции.

Разъёмы на панели хрупкие и могут сломаться.

Осторожно отсоедините четыре электрических разъёма и два ленточных кабеля, соединяющих нижнюю панель с док-станцией.

Электрические разъёмы

Ленточные разъёмы

Кабели имеют малый запас по длине. Будьте осторожны, чтобы не повредить разъёмы.

Один провод припаян к нижней панели. Будьте осторожны, чтобы не нарушить это соединение.

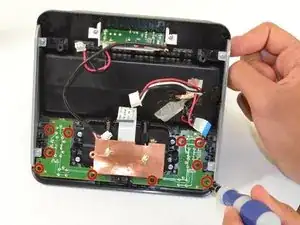

Открутите десять винтов Phillips #00 длиной 6 мм, которые фиксируют плату на месте.

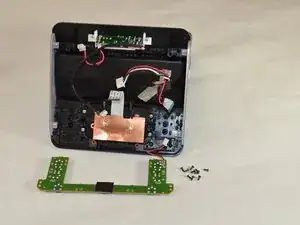

Выньте плату из док-станции

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
