Замена разъема Philips DC320 37

Следуйте процедуре, изложенной в данном руководстве, чтобы удалить и установить сломанный разъем iPhone/iPod.

Шаг 1

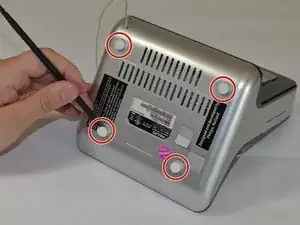

Подденьте четыре белых ножки остроконечным концом лопатки.

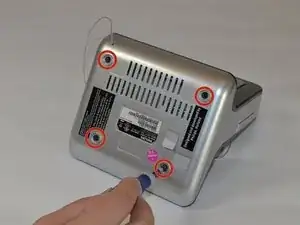

Осторожно открутите четыре винта Phillips #2 длиной 15,5 мм, которые крепят нижнюю панель к док-станции.

Используйте плоский конец лопатки, чтобы поддеть крышку от двух разъемов, удерживающих ее на корпусе дока.

Разъемы на панели хрупкие и могут сломаться.

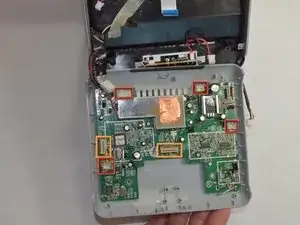

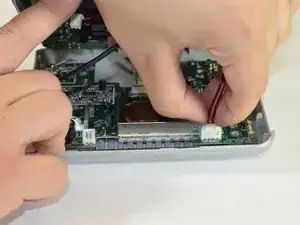

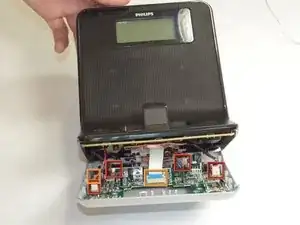

Осторожно вытяните четыре электрических разъема и два лентовых разъема, которые соединяют нижнюю панель с док-станцией.

Электрические разъемы

Лентовые разъемы

У кабелей нет большого запаса. Будьте осторожны, чтобы не сломать разъемы.

Один провод припаен к нижней панели. Будьте осторожны, чтобы не нарушить это соединение.

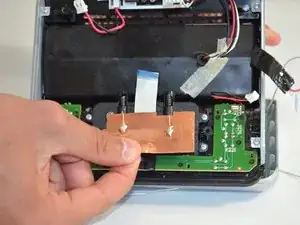

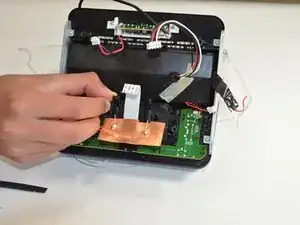

Уберите медную пластину с пути двух винтов Phillips #00, находящихся в середине разъема.

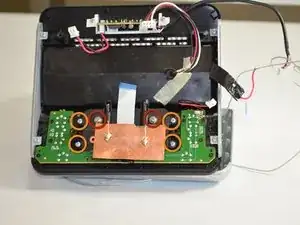

Открутите два винта Phillips #00 длиной 7 мм, которые удерживают разъем вместе.

Открутите четыре винта Phillips #00 длиной 5 мм, которые крепят разъем к док-станции.

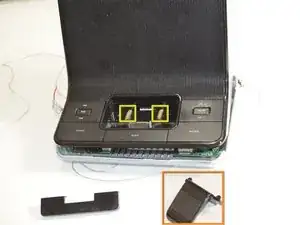

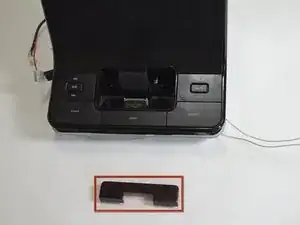

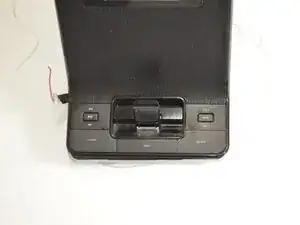

Поверните док-станцию так, чтобы вы смотрели на переднюю часть дока.

Вытяните черный U-образный элемент.

Вытяните подставку для iPhone/iPod.

Вытяните две пружины.

Поверните док-станцию так, чтобы вы смотрели на дно дока.Перевод руководства с ifixit.com
