Замена инфракрасного приёмника TopTro TR25
Корпус устройства довольно просто снять и для этого требуется совсем немного усилий. После снятия корпуса ИК-приёмник закреплён одним винтом. Поэтому ремонт простой. Просто обращайтесь с деталями аккуратно, чтобы не повредить заклёпки корпуса и другие элементы, к которым подключён ИК-приёмник.
Шаг 1
Вставьте пластиковую лопатку в шов между верхней панелью и шасси.
Подденьте по всему периметру верхнюю панель, пока она полностью не отщёлкнется.
Снимите верхнюю панель.
Шаг 2
Отключите шнур, соединяющий панель верхних кнопок с проектором,
Убедитесь, что вы отключаете конец, подключённый к панели, а не к шасси.
Шнур тонкий и чувствительный, он может повредиться при сильном выдергивании.
Шаг 3
Вставьте лопатку в полуокружное углубление панели и подденьте её, чтобы снять.
Шаг 4
Тремя винтами с крестообразным шлицем закреплён корпус. Два находятся внутри отверстия, образованного предыдущим шагом, а третий расположен на нижней стороне проектора. Удалите все три.
Третья наклейка может находиться под наклейкой контроля качества. Если не можете её найти, ищите эту наклейку.
Шаг 5
Вставьте лопатку в шов между нижней панелью и шасси.
Подденьте по периметру, пока нижняя панель полностью не отщёлкнется.
Рекомендуем начать спереди, но можно начинать с любой стороны.
Шаг 6

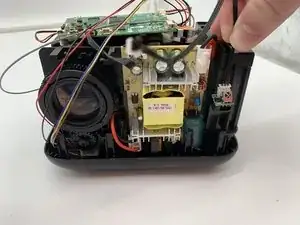

Снимите корпус с проектора и отложите в сторону.
Шаг 7

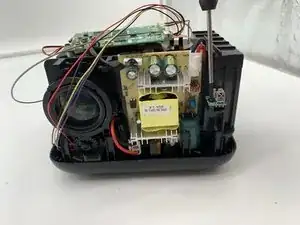

Отвинтите винты с крестообразным шлицем, закрепляющие ИК-приёмник.
Снимите ИК-приёмник.
ИК-приёмник маленький и хрупкий, легко ломается.
Заключение
Для сборки устройства выполните указанные выше шаги в обратном порядке.
Отнесите электронные отходы в центр переработки с сертификатом R2 или e-Stewards.
Ремонт не получился? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
