Замена передней панели iPod Touch 4-го поколения

Передняя панель iPod Touch 4-го поколения прикреплена к задней крышке с помощью клея. Настоятельно рекомендуется использовать тепловой пистолет для размягчения клея.

Установив тепловой пистолет на «низкий» режим, начните нагревать нижнюю часть Touch в области кнопки Home.

Рекомендуется нагревать выбранную область круговыми движениями, чтобы равномерно распределить тепло по устройству.

Будьте внимательны, Touch будет очень горячим. Может быть полезно держать его в полотенце при поддевании.

Вставьте край инструмента для вскрытия iPod между передним стеклом и пластиковой рамкой возле кнопки Home.

Не пытайтесь поддеть между пластиковой рамкой и стальной задней крышкой.

Подденьте нижний край передней панели вверх, осторожно, чтобы не чрезмерно согнуть стекло.

Если поднять сборку передней панели слишком сложно, повторно нагрейте её и попробуйте снова.

Когда появится достаточно места, чтобы схватить нижний край передней панели, оторвите её от корпуса Touch, чтобы отлипить клей вдоль левого и правого краёв.

Если клей слишком трудно отделяется, используйте тепловой пистолет, чтобы размягчить его перед продолжением.

Из-за конструкции Touch 4-го поколения кабель дигитайзера нельзя отсоединить до снятия логической платы. Проявляйте крайнюю осторожность при обращении со сборкой передней панели, так как она прикреплена к остальной части Touch очень хрупким кабелем дигитайзера.

Кроме того, кабель данных дисплея очень короткий и подключён к логической плате рядом с верхней частью сборки передней панели. Если он не отключится при освобождении верхнего края сборки передней панели, обязательно отключите его с помощью инструмента для вскрытия iPod перед поворотом сборки передней панели наружу из Touch.

Осторожно оттяните верхнюю часть сборки передней панели от клея, удерживающего её к Touch, учитывая короткий кабель дигитайзера, соединяющий оба компонента.

Удалите следующие восемь винтов Phillips #00:

Один винт Phillips 3,5 мм

Два винта Phillips 3,0 мм

Один винт Phillips 2,3 мм

Один винт Phillips 2,4 мм

Три винта Phillips 2,0 мм

Используйте край инструмента для вскрытия iPod, чтобы поддеть тонкую стальную крышку над тыльной камерой.

Обратите внимание на маленькую пружинку, расположенную рядом с рамкой возле камеры (выделена жёлтым).

Снимите стальную крышку с iPod.

Вставьте край инструмента для вскрытия под стальную среднюю пластину рядом с нижним левым углом Touch.

Медленно подденьте вверх, чтобы отделить пластину от клея, удерживающего её на пластиковой внутренней рамке.

Если пластина всё ещё прикреплена к логической плате, повторно подогрейте область, чтобы ослабить клей, затем медленно отделите пластину от логической платы с помощью инструмента для вскрытия.

Под пластиной находится тонкий, хрупкий гибкий шлейф. При поддевании пластины будьте очень осторожны, чтобы не порвать шлейф.

Этот шлейф может прилипнуть к пластине и очень легко порвётся, если вы не будете осторожны. Работайте медленно и не натягивайте шлейф.

Немного наклоните стальную среднюю пластину, чтобы высвободить её из задней крышки.

Будьте осторожны, чтобы не порвать кусочек медной ленты, соединяющий тыльную камеру со стальной средней пластиной.

Поднимите стальную среднюю пластину с задней крышки и оторвите кусочек медной ленты, прилипший к тыльной камере.

Удалите следующие три винта рядом с верхним краем логической платы:

Один винт Phillips 2,0 мм

Два винта Phillips 2,3 мм

Используйте край инструмента для вскрытия iPod, чтобы аккуратно поддеть, но не извлекать, тыльную камеру из задней крышки.

Не пытайтесь вынимать тыльную камеру пока.

Используйте инструмент для вскрытия iPod, чтобы слегка приподнять край логической платы рядом с аккумулятором настолько, чтобы можно было взять её другой рукой.

Не сгибайте логическую плату чрезмерно, она очень тонкая и хрупкая.

Будьте очень осторожны, чтобы не приподнять слишком сильно, так как шлейф регулятора громкости всё ещё подключён и разорвётся очень легко.

Пока вы аккуратно приподнимаете логическую плату одной рукой, используйте инструмент для вскрытия iPod, чтобы приподнять логическую плату рядом с медной лентой в верхней кромке платы.

Логическая плата будет приподнята достаточно, когда последний разъём сборки дисплея освободит верхний край задней крышки.

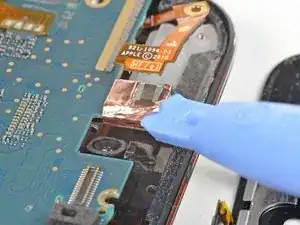

Используйте край инструмента для вскрытия iPod, чтобы начать отрывать виток медной ленты, обёрнутой вокруг разъёма в центре верхнего края логической платы.

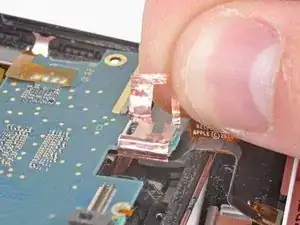

Продолжайте отрывать ленту, пока она полностью не освободится от логической платы.

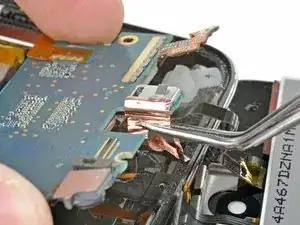

Использование пинцета для отрывания ленты значительно упрощает задачу, если он у вас есть.

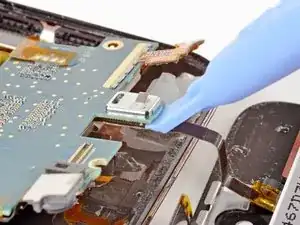

Используйте край инструмента для открытия iPod, чтобы поддеть разъём и вынуть его из гнезда на плате.

Снимите верхнюю панельный узел с плеера Touch.

Если вы устанавливаете новый дисплейный модуль, следует заменить старый клей на новый.

Удалите как можно больше старого клея, затем нанесите новые клеевые полоски в соответствующие места.

Вам также потребуется перенести металлическую пластину, которая закрывает окна фронтальной камеры и датчиков. Это можно сделать с помощью строительного фена или фена для волос.

После сборки устройства при первом включении нередко появляется белый экран. Достаточно выполнить мягкую перезагрузку — удерживать кнопку питания и кнопку «Домой» до перезапуска — или разрядить аккумулятор полностью до выключения.

Проверьте, чтобы гибкий шлейф не был зажат между ЖК-экраном и металлической пластиной. Подогните его назад на себя, чтобы он не зажимался. Если шлейф защемлён, может появиться белый экран, который не удастся устранить из-за повреждения дорожек на шлейфе.
