Замена аккумулятора Garmin Nuvi 1490T

Перед началом выключите GPS.

Найдите щель, отделяющую рамку от корпуса.

Осторожно вставьте пластиковый инструмент для поддевания в щель, чтобы отделить рамку от корпуса.

Приложение чрезмерной силы может привести к повреждению или царапинам экрана.

Проведите пластиковым инструментом по периметру, чтобы полностью снять рамку.

Удалите четыре винта длиной 11,0 мм с помощью отвертки Torx T5.

С помощью пластикового инструмента подденьте рамку, чтобы отделить её от корпуса устройства.

Снимите рамку руками, полностью отделив её от корпуса.

Отложите части рамки в сторону.

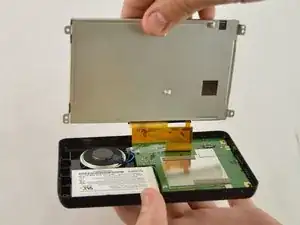

Осторожно приподнимите экран пальцами, чтобы убедиться, что единственным соединением с корпусом остаётся ленточный кабель.

Снимите полоску ленты, закрывающую место соединения материнской платы и дисплея.

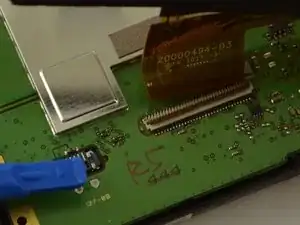

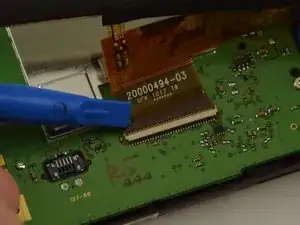

С помощью пластикового инструмента для открытия или пальцев приподнимите ZIF-коннектор, удерживающий ленточный кабель.

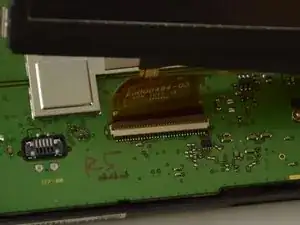

Осторожно вытяните ленточный кабель из коннектора пинцетом или двумя пальцами.

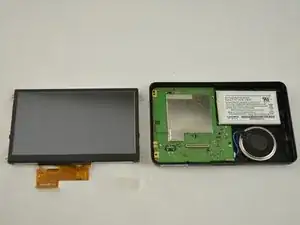

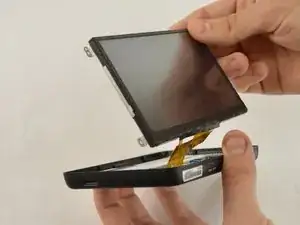

Аккуратно отсоедините дисплей, потянув вверх. Отложите дисплей в сторону.

Если экран не отсоединяется легко, убедитесь, что ZIF-коннектор больше не удерживает его.

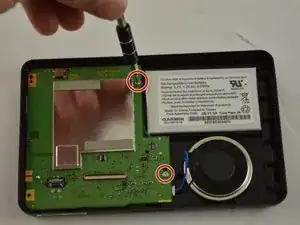

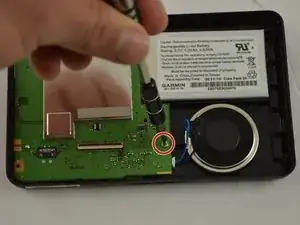

С помощью отвертки Torx T5 удалите два винта длиной 5,0 мм.

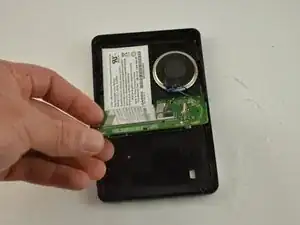

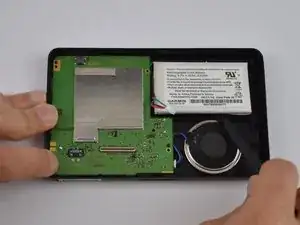

Поднимите материнскую плату руками и отогните её.

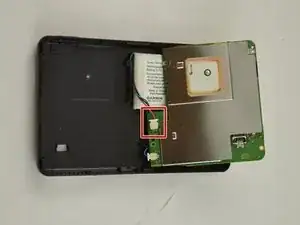

Отогните материнскую плату в сторону, чтобы открыть белый пластиковый конец разъёма аккумулятора.

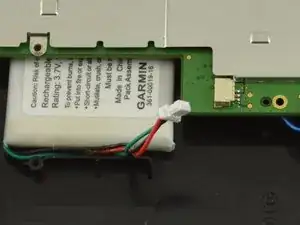

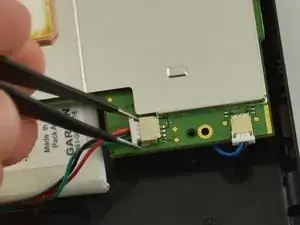

С помощью пинцета потяните за белый пластиковый разъём, чтобы отсоединить аккумулятор от материнской платы.

Оставьте шнур отсоединённым.

Верните материнскую плату в исходное положение, перевернув её обратно.

С помощью нейлонового медиатора подденьте аккумулятор и извлеките его из гнезда.

Используйте инструмент, защищённый от электростатического разряда, например нейлоновый медиатор или пластиковый инструмент для поддевания. Никогда не используйте металлический медиатор для извлечения аккумулятора.
