Замена верхней панели управления Marshall Woburn

Перед началом отключите колонку от источника питания. После отключения устройства подождите около 10 минут, чтобы конденсатор полностью разрядился.

Разместите устройство на ровной поверхности так, чтобы передняя решётка была обращена вниз.

С помощью отвертки Phillips #1 выкрутите десять внешних винтов длиной 28,6 мм, отмеченных красным.

Выкрутите восемь внутренних винтов длиной 28,6 мм той же отверткой Phillips #1.

Поднимите плату входов на задней панели немного выше задней крышки.

Поверните плату входов так, чтобы её можно было вставить в отверстие в задней панели, откуда она была извлечена.

Полностью протолкните плату входов через заднюю панель и аккуратно положите её внутрь колонки.

Возьмитесь за панель за большим отверстием и приподнимите одну сторону, пока не сможете просунуть под неё руку.

С помощью руки полностью отделите заднюю панель от остальной рамы.

Отключите пять проводов, обведённых красным, от платы входов на задней панели.

Хватайтесь и тяните за разъёмы, а не за провода.

При вытягивании разъёмов может ощущаться небольшое сопротивление, но не требуется чрезмерная сила.

Снимите два винта длиной 12,7 мм, отмеченных красным, с передней части задней входной панели с помощью отвертки Phillips #1.

Снимите разъём питания с задней стороны панели.

Полностью извлеките плату ввода/вывода и прикреплённую к ней пластину.

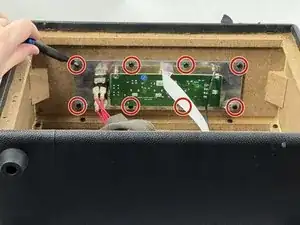

С помощью отвертки Phillips #1 выкрутите восемь винтов длиной 9,5 мм, отмеченных красным, по периметру металлической рамки верхней панели управления.

Снаружи колонки нажмите вниз на верхнюю панель управления, пока не почувствуете, что клейкая лента, удерживающая её на рамке, начинает ослабевать.

С внутренней стороны пройдитесь по краю верхней панели управления и удалите клей, пока панель полностью не снимется с рамки.
