Замена твитера Marshall Woburn
Ваш Marshall Woburn испытывает проблемы с высокочастотным звуком? Ниже инструкция по снятию двух твитеров. Вам понадобится только крестовая отвертка #1 для удаления винтов, связанных с этой заменой.
Шаг 1
Перед началом отключите колонку от источника питания. После отключения устройства подождите около 10 минут, чтобы конденсатор полностью разрядился.
Разместите устройство на ровной поверхности передней решёткой вниз.
Крестовой отверткой #1 удалите десять внешних винтов 28,6 мм, отмеченных красным.
С помощью той же отвертки удалите восемь внутренних винтов 28,6 мм.
Шаг 2
Поднимите плату входов с задней стороны немного выше задней панели.
Поверните плату входов так, чтобы её можно было вывести через отверстие в задней панели, откуда она пришла.
Полностью выведите плату входов через заднюю панель и аккуратно положите её внутрь корпуса динамика.
Шаг 3
Возьмитесь за панель за большое отверстие и приподнимите одну сторону, пока не получится просунуть под неё руку.
С помощью руки полностью снимите заднюю панель с остова.
Шаг 4
Отсоедините 5 проводов, обведённых красным, от платы входов на задней панели.
Держите и тяните за разъёмы, а не за провода.
При вытягивании разъёмов может быть небольшое сопротивление, но не требующее чрезмерной силы.
Шаг 5
С помощью крестовой отвертки #1 удалите два винта 12,7 мм, отмеченных красным, с передней стороны задней монтажной панели.
Снимите разъём питания с задней стороны панели.
Шаг 6
Полностью выньте плату ввода-вывода и прикреплённую к ней пластину.
Шаг 7

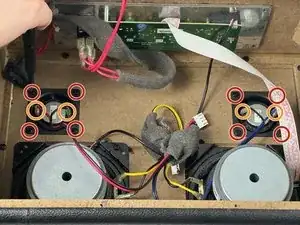

Крестовой отверткой #1 открутите восемь винтов 15,8 мм, крепящих твитеры к рамке.
Отсоедините по два провода от задней стороны каждого твитера.
Шаг 8

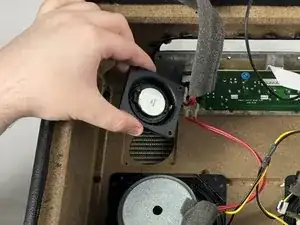

Поднимите твитер из рамки, чтобы извлечь его.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
