Замена порта зарядки USB-C Ortizan X10

Используйте инструмент для вскрытия, чтобы снять резиновые заглушки с торцов.

Отвёрткой Phillips удалите четыре винта (по два с каждого торца).

Крепко удерживайте верхнюю часть колонки, стабилизируйте основание и поверните крышку против часовой стрелки, чтобы ослабить и снять её. Повторите то же для нижней крышки.

Вставьте инструмент для вскрытия в шов между решёткой и корпусом. Поднимите и приоткройте его немного.

Держась за колонку одной рукой и за корпус другой, руками вытяните динамик из корпуса.

С помощью держателя бит iFixit Mahi 1/4" с битом Philips #00 удалите винт, крепящий плату светодиодов. Прилагайте равномерное сильное давление, поворачивая отвёртку против часовой стрелки (влево), чтобы ослабить и вынуть винт.

Аккуратно отодвиньте резиновую полосу кнопок от корпуса устройства. Используйте инструмент iFixit для подъёма одного конца резиновой полосы, затем руками снимите остальную часть.

С помощью держателя бит iFixit Mahi 1/4" с битом Philips #00 удалите восемь винтов вокруг интерфейса кнопок, чтобы снять пластиковый корпус кнопок.

Для удаления восьми винтов совместите наконечник отвёртки (с уже установленной битой) с головкой винта, убедившись, что он плотно входит в пазы. Прилагайте равномерное сильное давление, поворачивая отвёртку против часовой стрелки (влево), чтобы ослабить и вынуть винт.

Используйте инструмент iFixit Opening Tool, чтобы приподнять и снять плату с резиновой кнопкой питания.

Осторожно извлеките материнскую плату из устройства, аккуратно сдвигая её влево и вправо, чтобы освободить от внутреннего корпуса.

Будьте осторожны при извлечении материнской платы: к ней подключены разъёмы JST, которые могут быть повреждены при неправильном натяжении или отсоединении.

С помощью пинцета Precision Tweezer отсоедините все три разъёма JST, подключённые к материнской плате.

Чтобы отсоединить первые три разъёма JST, захватите пинцетом боковые стороны разъёма и потяните вверх.

Чтобы отсоединить последний разъём JST, захватите его боковые стороны пинцетом и осторожно сдвигайте из стороны в сторону, пока он не выйдет.

Для полезных инструкций по отсоединению различных типов разъёмов см. это руководство.

Чтобы отсоединить светодиодный разъём от материнской платы, используйте пинцет или чистый ноготь, аккуратно покачивая чёрный разъём из стороны в сторону, пока он не соскользнёт.

Будьте осторожны при покачивании разъёма из стороны в сторону: чрезмерная сила может привести к его поломке.

После удаления разъёма белая лента ZIF естественным образом отсоединится от платы. На этом этапе все компоненты успешно отключены, и материнская плата готова к замене. Для сборки устройства выполните эти инструкции в обратном порядке.

Найдите порт зарядки USB-C на материнской плате.

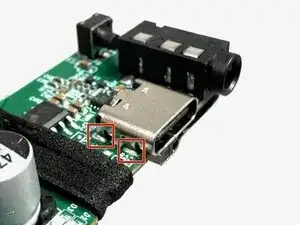

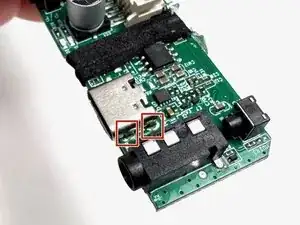

Существуют четыре основных паяных соединения, по два с каждой стороны порта USB-C, которые необходимо выпаять.

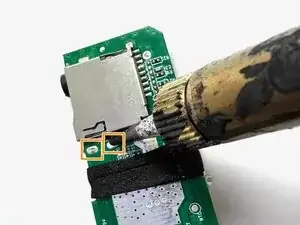

Кроме того, два паяных контакта, расположенные сзади порта, также требуют обработки.

Для пайки этих соединений используйте паяльник с тонким жалом, равномерно и контролируемо нагревая каждое соединение.

Держите руку устойчиво и избегайте длительного нагрева, чтобы не повредить печатную плату.

Когда припой расплавится, аккуратно поднимите USB-C пинцетом. Если ощущается сопротивление, примените дополнительный нагрев, чтобы все соединения полностью расплавились перед удалением.

Хотя использование паяльника может занять больше времени, оно обеспечивает большую точность и снижает риск повреждения соседних компонентов. Будьте терпеливы и при необходимости повторно нагрейте соединения, чтобы обеспечить полное отделение порта USB-C.
