Замена батареи Philips BT3080 на элемент 18650

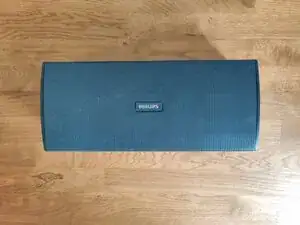

Это Bluetooth-динамик Philips BT3080B.

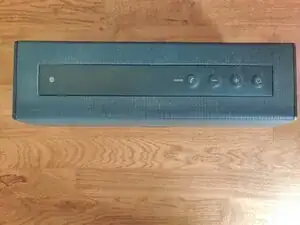

На верхней части устройства расположены кнопки управления.

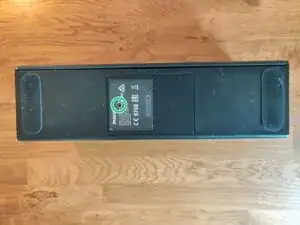

Снизу находится отсек для батареи.

На задней панели — разъём для наушников и порт USB для зарядки.

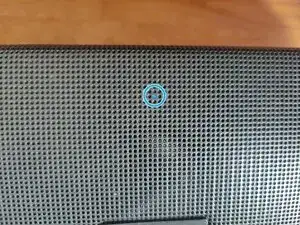

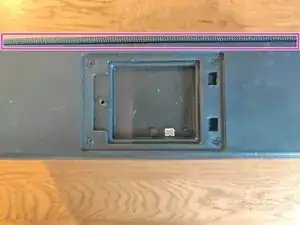

На нижней части устройства начните с выкручивания винта, скрытого под наклейкой.

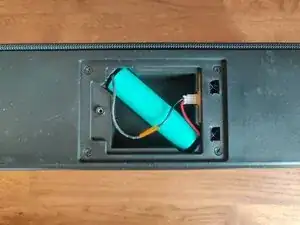

Снимите крышку — вы увидите прямоугольную батарею. Отсоедините её и извлеките.

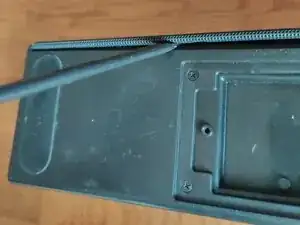

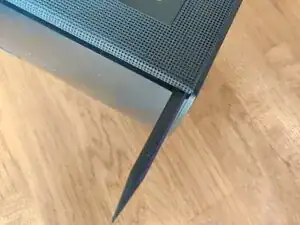

Внизу устройства вставьте медиатор между передней крышкой и нижним пластиковым корпусом.

Проводите от одного края к другому, не вводите медиатор слишком глубоко — вы наткнётесь на пластиковые фиксаторы.

Осторожно поднимайте медиатор, чтобы не деформировать крышку.

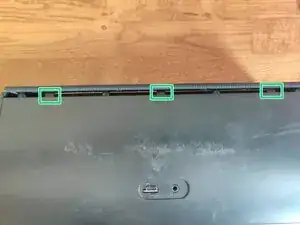

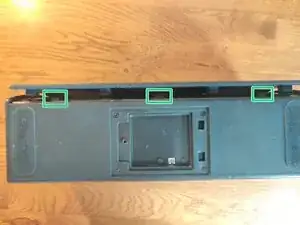

Передняя крышка удерживается тремя защёлками.

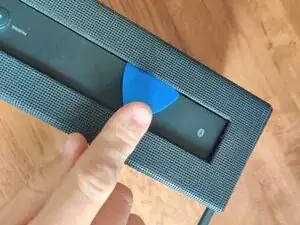

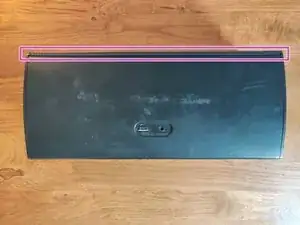

Перейдите к верхней части устройства, вставьте медиатор между верхней крышкой и задним пластиковым корпусом.

Как и прежде, поднимайте аккуратно, чтобы не деформировать крышку.

Верхняя крышка удерживается тремя защёлками.

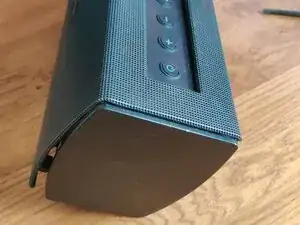

Верхняя крышка всё ещё защёлкнута по переднему краю.

Аккуратно вставьте медиатор в край, чтобы приподнять верхнюю крышку.

С вставленным медиатором введите ещё один между крышкой и панелью с кнопками.

После трёх дополнительных защёлок панель должна отделиться.

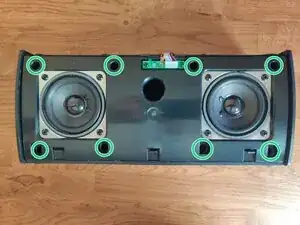

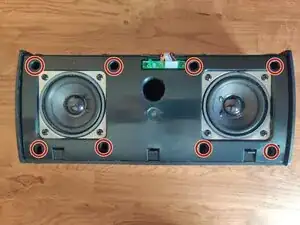

Выверните 8 винтов с крестообразной головкой.

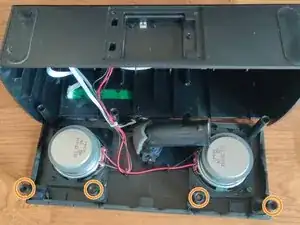

Наклоните переднюю часть.

Будьте очень осторожны — не создавайте чрезмерного натяжения на кабели при наклоне передней части.

В качестве альтернативы можно открутить 2 винта, чтобы избежать напряжения на кабелях.

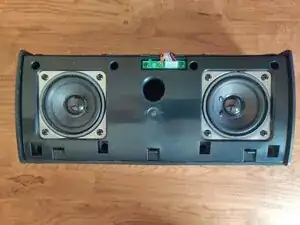

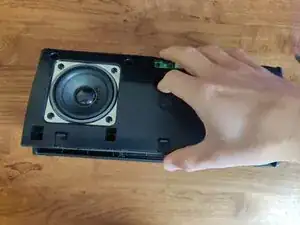

Динамик должен открыться.

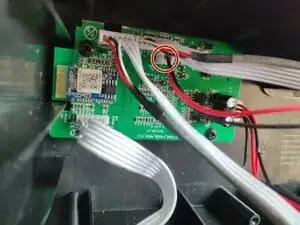

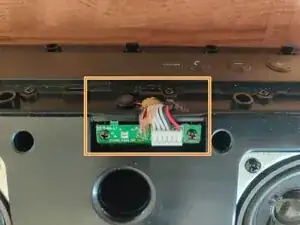

Отключите кабель батареи от платы.

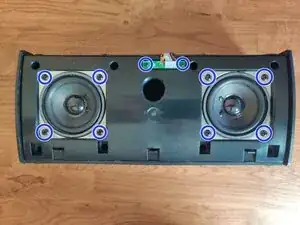

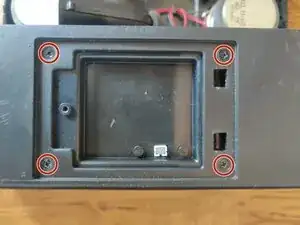

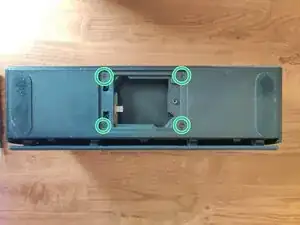

Отвинтите 4 крестообразных винта, которые крепят отсек для батареи.

Сохраните эти винты — они понадобятся позже для установки нового отсека.

Сдвиньте отсек в сторону динамиков и извлеките его.

Открутите 2 крестообразных винта, чтобы отсоединить разъём батареи от отсека.

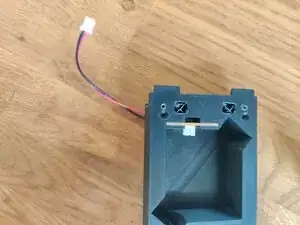

Распечатайте на 3D‑принтере эту деталь (доступна по адресу https://www.thingiverse.com/thing:717819...). Представленный дизайн был модифицирован, чтобы избежать разрезов, которые вы видите здесь. Это был ранний прототип.

Вставьте разъём, который вы открутили на предыдущем шаге, в отверстие, сначала вводя разъём платы.

Вставьте 3D‑напечатанный отсек в динамик.

Верните 4 крестообразных винта, которые вы сняли на шаге 9.

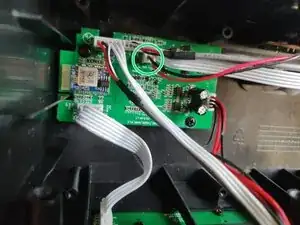

Подключите разъём батареи обратно к плате.

Установите переднюю часть обратно (на фото показан держатель отсека).

Четыре направляющие трубки, удерживающие винты, могут помешать при сборке. Не стесняйтесь приложить небольшое усилие. Имейте в виду провода микрофона и светодиодов, находящиеся спереди.

Верните 8 крестообразных винтов, снятых на шаге 6.

Проверьте, что все винты затянуты (включая винты на панели с кнопками).

Установите крышку на место.

Сначала защёлкните верхнюю часть вокруг панели с кнопками.

Затем защёлкните переднюю часть в нижней части динамика.

Припаяйте разъём от старой батареи к элементу 18650.

Подключите батарею.

Закрутите панель батарейного отсека.

Убедитесь, что динамик включается (если нет, проверьте, подключены ли все разъёмы, показанные на предыдущих шагах).

Также проверьте напряжение элемента 18650.

Если всё работает, поздравляем — у вас динамик с легко заменяемой батареей!
