Замена платы I/O Marshall Woburn
У вас возникли проблемы с подключением устройств к задней панели вашего Marshall Woburn? Если да, вот руководство по извлечению задней входной платы. Вам понадобится стандартная крестовая отвертка #1 для снятия винтов, необходимых для этой замены.
Шаг 1
Перед началом отключите динамик от источника питания. После отключения устройства подождите около 10 минут, прежде чем начинать, чтобы конденсатор полностью разрядился.
На ровной поверхности разместите устройство так, чтобы передняя решетка была обращена вниз.
С помощью отвертки Phillips #1 удалите десять внешних винтов диаметром 28.6 мм, помеченных красным.
Удалите восемь внутренних винтов диаметром 28.6 мм с помощью отвертки Phillips #1.
Шаг 2
Приподнимите заднюю входную плату немного над задней панелью.
Поверните входную плату так, чтобы вы могли вставить её в отверстие в задней панели, из которого она была извлечена.
Полностью вставьте входную плату через заднюю панель и аккуратно положите её внутрь динамика.
Шаг 3
Возьмитесь за панель за большим отверстием и поднимите одну сторону, пока не сможете просунуть под неё руку.
Используйте руку, чтобы полностью извлечь заднюю панель из остальной части корпуса.
Шаг 4

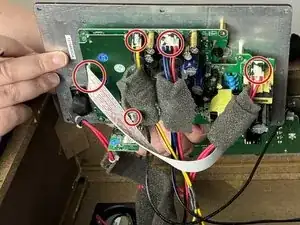

Отключите 5 проводов, обведённых красным, от задней входной платы.
Держитесь за разъёмы, а не за провода.
При вытягивании разъёмов может быть небольшое сопротивление, но это не должно требовать чрезмерной силы.
Шаг 5

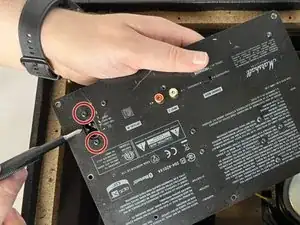

Снимите два винта диаметром 12.7 мм, помеченных красным, с передней стороны задней входной панели с помощью отвертки Phillips #1.

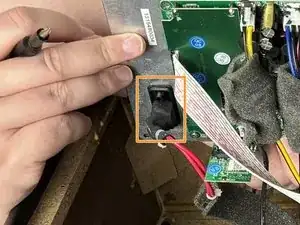

Удалите вход питания с задней стороны панели.
Шаг 6

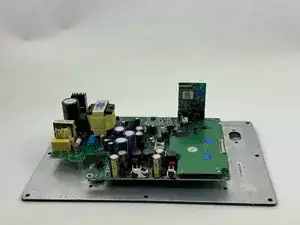

Полностью удалите плату I/O и прикреплённую к ней пластину.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
