Замена разъёма зарядки Marshall Emberton
Разъём зарядки отвечает за зарядку аккумулятора Marshall Emberton. При постоянном подключении и отключении разъём может сломаться. С помощью этого руководства вы сможете найти разъём зарядки, а также узнать, как его снять и заменить. Разъём зарядки - это небольшая деталь, расположенная рядом с аккумулятором. При замене разъёма или его обнаружении необходимо быть очень осторожным из-за его расположения внутри колонки.
Шаг 1

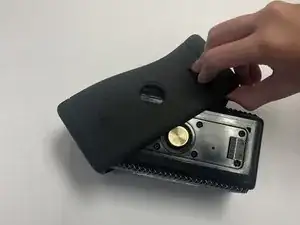

Для начала нужно снять защитную крышку, чтобы открутить любые винты с колонки.
Шаг 2

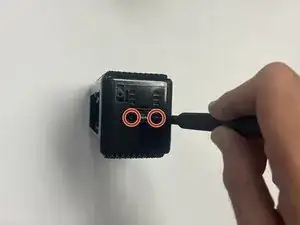

Чтобы попасть внутрь колонки, вам нужно открутить винты с бока.
Шаг 3

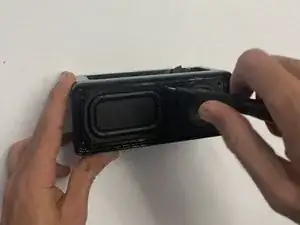

Подденьте переднюю часть колонки, где написано "Marshall", чтобы открыть внутренности колонки.
Шаг 4

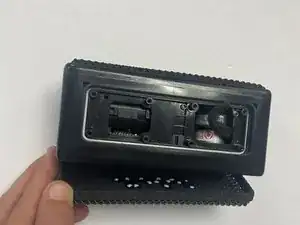

После снятия части колонки с надписью "Marshall" она будет выглядеть так. Это еще один защитный слой, который нужно удалить.
Удалив все восемь винтов длиной 1 см на защитном слое, мы получим доступ к внутренностям колонки.
Шаг 5

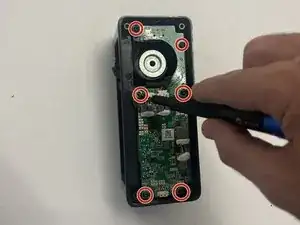

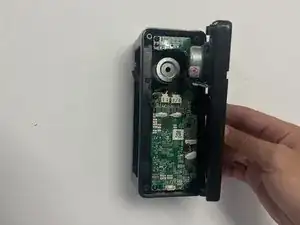

После открытия колонки первой будет видна материнская плата. Затем вам нужно найти 6 винтов длиной 1 см (показано на фотографии).
Шаг 6

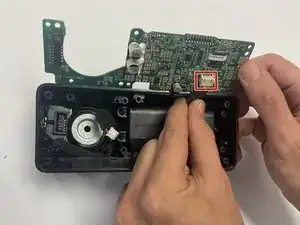

Когда все винты будут откручены, необходимо отключить провод (красный/черный) от материнской платы.
После отключения первого провода от материнской платы нужно перевернуть её и сделать то же самое с нижней стороны материнской платы.
После отключения этих проводов материнская плата просто выйдет.
Шаг 7

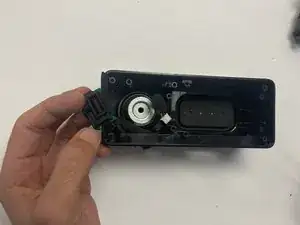

После извлечения материнской платы вы сможете найти разъём зарядки с левой стороны.

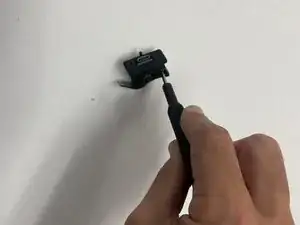

После его обнаружения вам нужно будет снять 2 винта длиной 1,2 см.
После их снятия разъём зарядки будет удален.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
