Замена модуля Bluetooth Marshall Woburn
У вас возникли проблемы с подключением к вашему Marshall Woburn по Bluetooth? В таком случае, вот руководство по удалению внутреннего модуля Bluetooth. Вам понадобит стандартная отвертка с крестообразным наконечником #1 для удаления винтов, связанных с этой заменой.
Шаг 1
Перед началом отключите динамик от источника питания. После отключения устройства подождите около 10 минут, чтобы конденсатор полностью разрядился.
На ровной поверхности разместите устройство так, чтобы фронтальная решетка была обращена вниз.
Используя отвертку с крестообразным наконечником #1, удалите десять наружных винтов длиной 28.6 мм, отмеченных красным.
Удалите восемь внутренних винтов длиной 28.6 мм с помощью отвертки с крестообразным наконечником #1.
Шаг 2
Немного приподнимите заднюю входную плату над задней панелью.
Поверните входную плату так, чтобы можно было скользить её обратно в отверстие в задней панели.
Полностью проверьте входную плату через заднюю панель и осторожно положите её внутрь динамика.
Шаг 3
Возьмитесь за панель за большим отверстием и поднимите одну сторону, пока не сможете просунуть под неё руку.
Используя руку, полностью удалите заднюю панель из остальной части корпуса.
Шаг 4
Отсоедините 5 проводов, обведённых красным, от задней входной платы.
Хватайтесь и тяните за разъёмы, а не за провода.
При вытягивании разъёмов может быть небольшое сопротивление, но не должно требоваться чрезмерных усилий.
Шаг 5
Уберите два винта длиной 12.7 мм, отмеченных красным, с передней стороны задней входной панели с помощью отвертки с крестообразным наконечником #1.
Удалите вход питания с задней стороны панели.
Шаг 6
Полностью снимите I/O плату и прикреплённую пластину.
Шаг 7

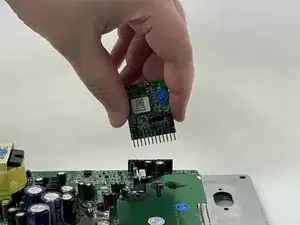

Вытяните модуль Bluetooth прямо из его порта.
