Замена динамика Philips TAS7505
Это руководство покажет, как извлечь и заменить динамик внутри вашей Bluetooth-колонки Philips TAS7505. Обратите внимание, что в процессе разборки мы пришли к выводу, что эта колонка, скорее всего, не была рассчитана на ремонт. При снятии внешних деталей проявляйте терпение и осторожность.
Шаг 1

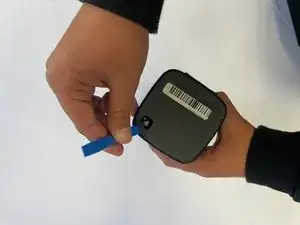

С помощью инструмента для вскрытия снимите резиновую прокладку с нижней части колонки.
Резиновая прокладка приклеена и при сборке может потребоваться повторное нанесение клея.
Шаг 2

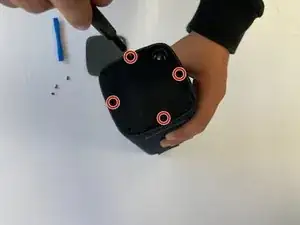

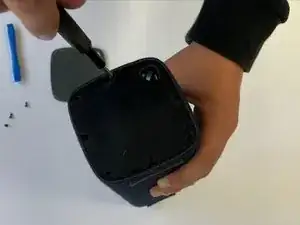

Используя головку отвертки Philips #0, выкрутите все четыре винта, удерживающие пластиковую крышку.

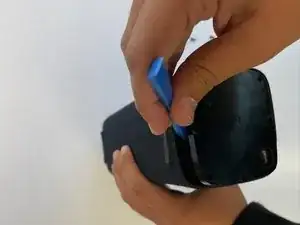

Используйте тот же инструмент для вскрытия из предыдущего шага, чтобы снять пластиковую крышку.
Шаг 3

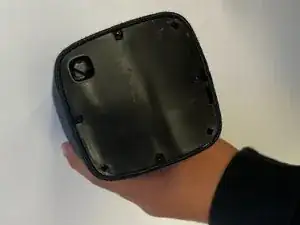

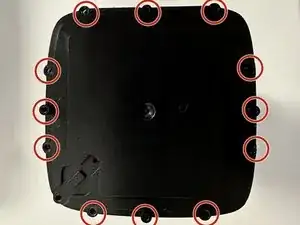

Теперь, когда вы сняли эту крышку, имеется ещё одна крышка. У этой крышки всего 9 винтов, которые можно выкрутить отверткой с насадкой Philips 0.
После снятия всех винтов вы можете снять крышку.
Шаг 4

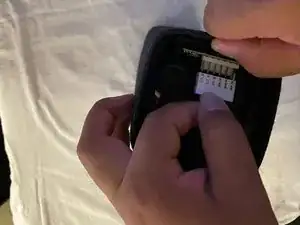

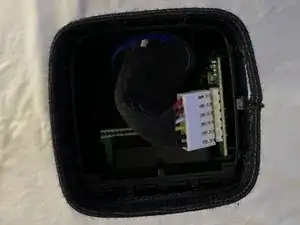

Сожмите белый разъём внизу, чтобы освободить скрытый фиксатор. Это позволит его вытащить, покачивая.
Отсоедините аккумулятор от колонки, отсоединив белый разъём от материнской платы.
Шаг 5

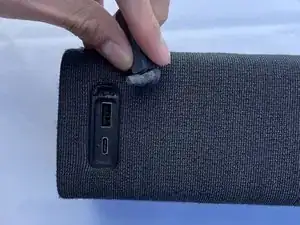

Найдите резиновую заглушку, закрывающую порты USB-A и USB-C.
Потяните резиновую заглушку — она должна выйти целиком, как показано на втором изображении.

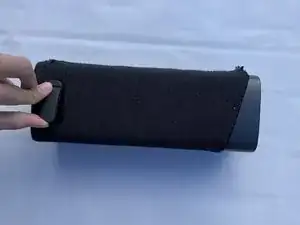

После извлечения резиновой заглушки потяните внутреннюю часть колонки.
Шаг 6

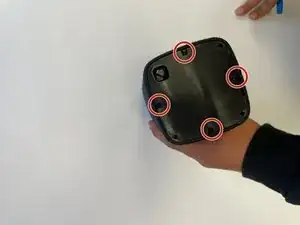

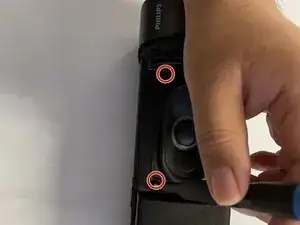

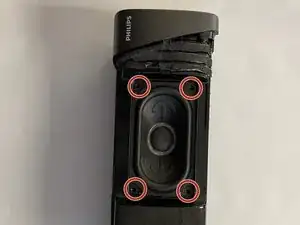

Когда вы вытащите корпус динамика, выкрутите четыре винта, крепящие динамик.
Используйте отвертку с головкой Philips #0.
Шаг 7

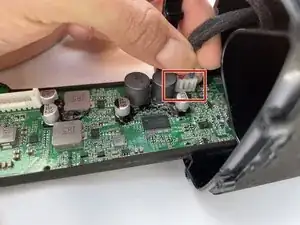

Выньте материнскую плату, затем отсоедините белый разъём динамика, покачивая его взад-вперёд.
См. руководство по ремонту материнской платы для более подробных инструкций по этой части.
Шаг 8

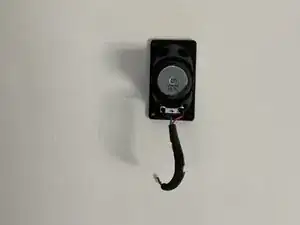

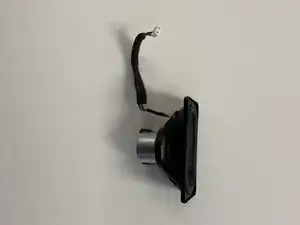

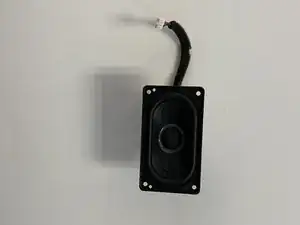

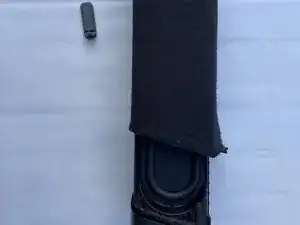

Динамик будет выглядеть так, если вы выполнили все шаги правильно.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
