Замена USB-A и USB-C разъёмов Philips TAS7505
Это руководство показывает, как снять/заменить USB-A и USB-C разъёмы в вашей колонке Philips TAS7505. Единственные инструменты, которые вам понадобятся — крестовая отвертка Phillips #0 и монтажная лопатка iFixit.
Обратите внимание, что включены шаги из нашего руководства по разборке внешнего корпуса — это необходимо, чтобы добраться до внутренних винтов разъёма.
Шаг 1
Перед началом разборки убедитесь, что колонка полностью выключена.

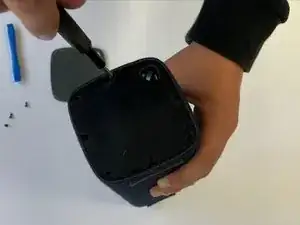

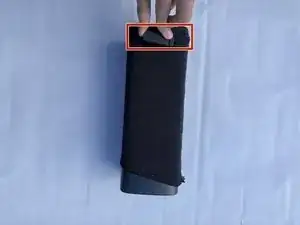

Переверните колонку вверх дном. Вы увидите резиновую основу. Используйте монтажную лопатку, чтобы приподнять боковые части и получить доступ к винтам.
Шаг 2

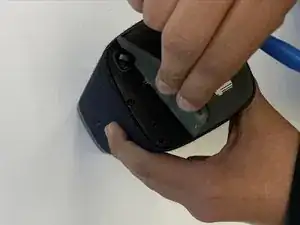

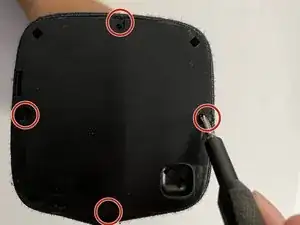

Будет открыто 4 винта. Используйте крестовую отвертку Phillips #0.

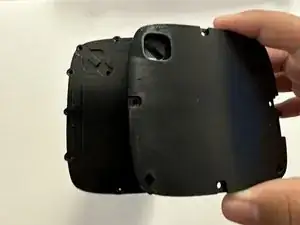

После снятия винтов можно снять пластиковую крышку с помощью монтажной лопатки.
Шаг 3

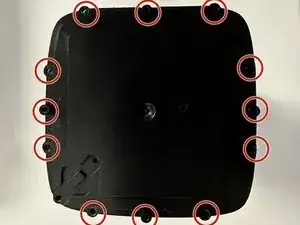

Теперь, когда вы сняли эту крышку, есть ещё одна крышка. У этой крышки всего 9 винтов, которые можно снять крестовой отверткой Phillips #0.
После удаления всех винтов можно снять крышку.
Шаг 4

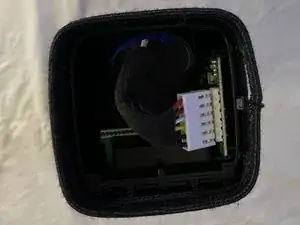

Теперь вы видите внутренности колонки, но работа ещё не закончена.
Снимите обе резиновые подставки, которые держат устройство в горизонтальном положении (одна из этих подставок закрывает USB-разъёмы).
Шаг 5

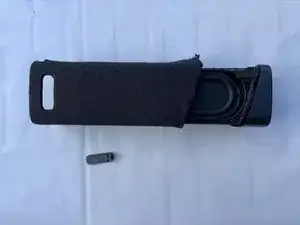

Когда вы вытащите эти элементы, можно вытащить весь кожух, чтобы обнажить внутреннюю конструкцию устройства.
Шаг 6

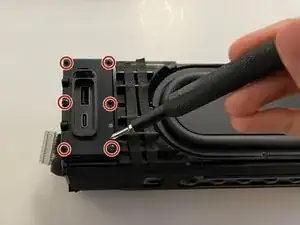

С помощью крестовой отвертки Phillips #0 выкрутите все 6 винтов.
Шаг 7
Перед выниманием блока USB-разъёмов отключите питание, отсоединив разъём питания от материнской платы.

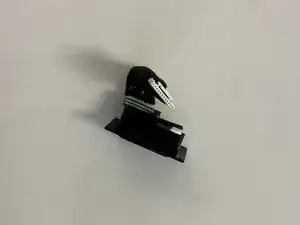

Аккуратно извлеките блок USB-разъёмов.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
