Замена сабвуфера Marshall Woburn
Ваш Marshall Woburn испытывает проблемы с низкочастотным звуком? Ниже — руководство по снятию двух сабвуферов. Всё, что вам потребуется — отвертка с крестовой насадкой #1 для выкручивания винтов, связанных с этой заменой.
Шаг 1
Перед началом отсоедините колонку от источника питания. После отключения устройства подождите около 10 минут, чтобы конденсатор полностью разрядился.
Разместите устройство на ровной поверхности так, чтобы передняя решётка была обращена вниз.
Отверткой Phillips #1 снимите десять наружных винтов длиной 28,6 мм, отмеченных красным.
Отверткой Phillips #1 снимите восемь внутренних винтов длиной 28,6 мм.
Шаг 2
Поднимите плату входов сзади немного выше задней панели.
Поверните плату входов так, чтобы её можно было вставить в отверстие в задней панели, откуда она была извлечена.
Полностью проведите плату входов через заднюю панель и аккуратно положите её внутрь корпуса колонки.
Шаг 3
Возьмитесь за панель за большое отверстие и приподнимите одну сторону, пока не сможете просунуть под неё руку.
С помощью руки полностью отсоедините заднюю панель от остальной рамы.
Шаг 4
Отсоедините 5 проводов, обведённых красным, от платы входов сзади.
Хватайте и тяните за разъёмы, а не за провода.
При вытягивании разъёмов может ощущаться небольшое сопротивление, но не требуется чрезмерных усилий.
Шаг 5
Отверткой Phillips #1 снимите два винта длиной 12,7 мм, отмеченных красным, с передней стороны панели входов сзади.
Снимите вход питания с задней стороны панели.
Шаг 6
Полностью извлеките плату ввода/вывода и прикреплённую пластину.
Шаг 7

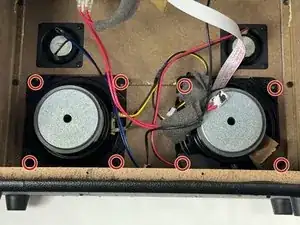

Отверткой Phillips #1 снимите восемь винтов длиной 15,8 мм, крепящих сабвуферы к рамке.
Шаг 8

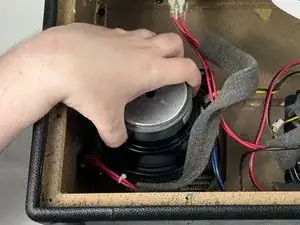

Поднимите каждый сабвуфер вверх и выньте их из корпуса, сняв их вместе.
Для этого может потребоваться небольшая сила.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
