Замена материнской платы Philips TAS7505
Это руководство показывает, как заменить материнскую плату в колонке Philips TAS7505. Единственный инструмент, который вам понадобится — отвертка №1.
Инструменты, используемые здесь, в основном применяются и для других частей, как показано в других руководствах, чтобы получить доступ к материнской плате.
Шаг 1
Перед началом разборки убедитесь, что колонка выключена.
Переверните колонку. Вы увидите резиновую подставку. Используйте инструмент для открытия, чтобы приподнять боковые части и обнажить винты.
Шаг 2
Будет 4 открытых винта. Обязательно используйте крестовую отвертку Phillips №0.
После удаления винтов можно снять пластиковую крышку с помощью инструмента для открытия.
Шаг 3
Теперь, когда вы сняли эту крышку, есть ещё одна крышка. У этой крышки всего 9 винтов, которые можно отвинтить крестовой отверткой Philips №0.
После удаления всех этих винтов вы можете снять крышку.
Шаг 4

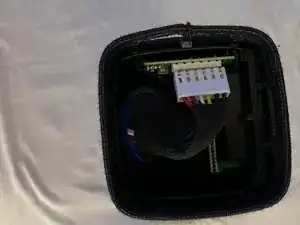

Теперь вы видите внутренности колонки, но работа ещё не закончена.
Снимите обе резиновые опоры, которые поддерживают устройство в горизонтальном положении (одна из этих опор закрывает USB-порты).
Шаг 5

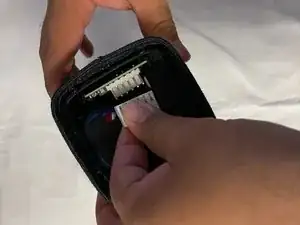

После вытягивания этих элементов вы сможете вытащить весь кожух, чтобы обнажить внутреннюю конструкцию устройства.
Шаг 6

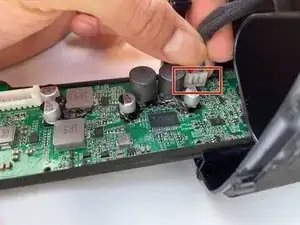

Отключите аккумулятор от материнской платы, отстегнув его с той стороны, которая вам не видна.
Если трудно отключить аккумулятор, можно вынуть его целиком, чтобы получить лучший угол для отсоединения.
Шаг 7

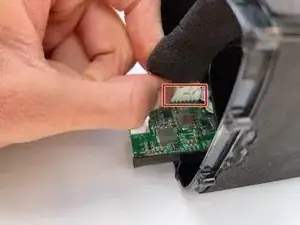

Вытяните материнскую плату, затем отсоедините порты USB-A и USB-C, нажав на защёлку.
Шаг 8

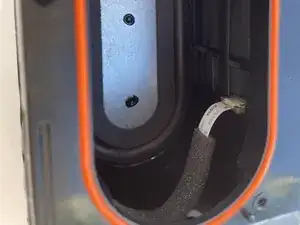

Далее отключите динамик.

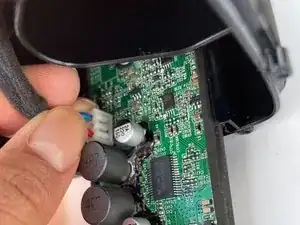

Вытяните материнскую плату настолько, насколько можете, затем покачивайте белый разъём туда‑сюда, чтобы вынуть его.
Шаг 9

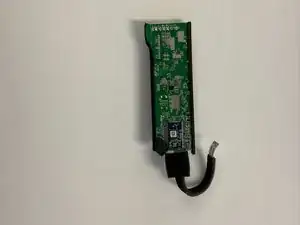

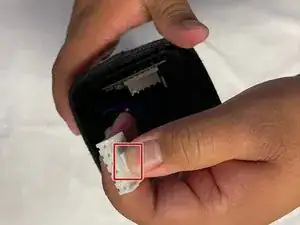

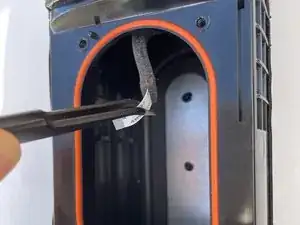

Просто удалите этот белый провод с помощью пинцета.
Шаг 10

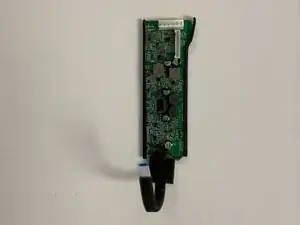

Вот как должна выглядеть материнская плата после правильного выполнения всех шагов.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
