Замена узла динамика Meta Quest 2

Удерживайте кнопку питания в течение трёх секунд, чтобы полностью выключить гарнитуру.

Вы услышите звук выключения питания, и индикатор рядом с кнопкой питания погаснет.

Схватите и потяните носовую часть лицевой накладки, чтобы отщёлкнуть её от гарнитуры.

Схватите и потяните верхнюю часть лицевой накладки, чтобы отщёлкнуть её от гарнитуры.

Снимите лицевую накладку.

При сборке совместите лицевую накладку с корпусом гарнитуры и прижмите по периметру пальцами, чтобы защёлкнуть её на место.

Сожмите пальцами правый ремешок рядом с гарнитурой.

Отделите правый ремешок от рычага гарнитуры, чтобы отщёлкнуть его.

Повторите процедуру, чтобы отщёлкнуть левый ремешок от рычага.

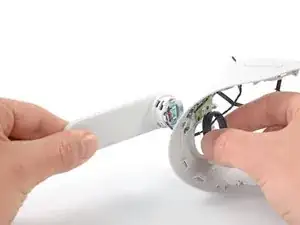

Разделите ленту с застёжкой «крюк-петля» на верхнем ремешке.

Протяните верхний ремешок через кронштейн.

Снимите наголовный ремешок.

Используйте отвёртку Torx T2, чтобы выкрутить шесть винтов длиной 3,5 мм, фиксирующих окантовку окуляра.

Вставьте монтажную лопаточку в зазор между окантовкой окуляра и белой внешней оболочкой, рядом с вырезом для носа.

Сдвиньте монтажную лопаточку вправо вдоль зазора, чтобы освободить защёлки, фиксирующие окантовку окуляра.

Подденьте монтажной лопаточкой, чтобы освободить защёлки, фиксирующие правую сторону окантовки окуляра.

Оставьте лопаточку в зазоре, чтобы защёлки не защёлкнулись обратно.

Повторите поддевание вдоль левого края, чтобы освободить защёлки, фиксирующие окантовку окуляра.

При сборке прижмите пальцами по периметру окантовки окуляра, чтобы защёлкнуть её на место.

Не пытайтесь полностью снять окантовку окуляра на этом этапе. Она всё ещё соединена с гарнитурой коротким кабелем.

Поднимите окантовку окуляра немного и наклоните её к верхнему краю гарнитуры.

Положите окантовку на рабочую поверхность, следя за тем, чтобы не натянуть кабель.

Используйте острый конец монтажной лопаточки, чтобы откинуть чёрную фиксирующую защёлку на ZIF‑разъёме, фиксирующем кабель датчика лица.

С помощью пинцета вытащите кабель датчика лица из ZIF‑разъёма.

Снимите окантовку окуляра.

При сборке:

Убедитесь, что расстояние между линзами соответствует индикатору расстояния. Это позволяет индикаторному выступу правильно занять свой паз.

Если расстояние между линзами не соответствует индикатору, вручную отрегулируйте линзу пальцами.

При сборке подключение кабеля датчика лица может быть сложным. Следуйте этим советам для подключения кабеля:

Просуньте пальцы через отверстия для глаз в окантовке и захватите края кабеля датчика.

Вставьте кабель датчика в гнездо до тех пор, пока первый набор защёлок не ляжет в гнездо. Это должно частично отвести фиксирующую защёлку вниз.

Используйте монтажную лопаточку, чтобы прижать фиксирующую защёлку вниз к кабелю и зафиксировать её.

Используйте крестообразную отвертку, чтобы вынуть пять винтов длиной 7,7 мм, фиксирующих переднюю крышку к гарнитуре:

Один в углублении в верхнем левом углу

Один в углублении в верхнем правом углу

Три вдоль нижнего края

Передняя крышка всё ещё удерживается защёлками вдоль нижнего и боковых краёв.

Вставьте медиатор для вскрытия в зазор между нижним краем передней крышки и гарнитурой.

Подденьте медиатором, чтобы освободить защёлки передней крышки.

Проведите медиатором вдоль зазора и подденьте, чтобы освободить все защёлки, фиксирующие переднюю крышку.

Снимите переднюю крышку.

Используйте пинцет, чтобы захватить металлическую шейку верхнего правого антенного кабеля.

Поднимите антенный разъём строго вверх, чтобы отключить его.

Проведите антенный кабель из металлической скобы, удерживающей его на месте.

Используйте крестообразную отвертку, чтобы вынуть три винта, фиксирующих кронштейн кабеля батареи:

Один винт длиной 4,4 мм

Два винта длиной 2,3 мм

Захватите кронштейн кабеля батареи пинцетом или пальцами.

Поверните кронштейн кабеля слегка, чтобы его нижний левый угол отщёлкнулся от материнской платы.

Снимите кронштейн кабеля батареи.

Используйте лопаточку, чтобы поддеть и отключить пружинный разъём батареи от материнской платы.

Пружинный разъём батареи может случайно отключиться при сборке. Проверьте этот разъём перед установкой кронштейна.

Вставьте одну лапку пинцета под металлическую шейку чёрного антенного кабеля рядом с узлом вентилятора.

Поднимите антенный разъём строго вверх, чтобы отключить его.

Проведите антенный кабель из металлической скобы, удерживающей его на месте.

Используйте крестообразную отвертку, чтобы вынуть восемь винтов, фиксирующих антенный модуль к гарнитуре:

Четыре винта длиной 4,4 мм

Два винта длиной 4,8 мм

Два винта длиной 10,7 мм

Используйте пальцы, чтобы приподнять антенный модуль достаточно, чтобы получить доступ к кабелю под ним.

Используйте пинцет, чтобы отщёлкнуть антенный кабель из металлической скобы.

Снимите передний антенный модуль.

Используйте пинцет, чтобы захватить разъём вентилятора и аккуратно вытащить его из гнезда.

Используйте острый край медиатора, чтобы ослабить клей, фиксирующий гибкий светодиодный кабель на верхней части узла вентилятора.

Выньте два винта, фиксирующие узел вентилятора к гарнитуре:

Один крестообразный винт длиной 4,4 мм

Один винт Torx T2 длиной 3,6 мм

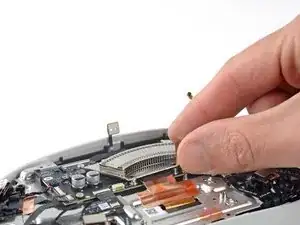

Поднимите узел вентилятора и снимите его.

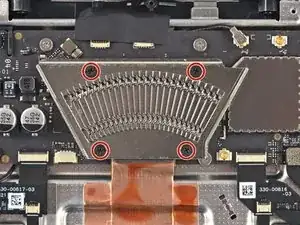

Используйте крестообразную отвертку, чтобы вынуть четыре винта длиной 2,3 мм, фиксирующих радиатор к материнской плате.

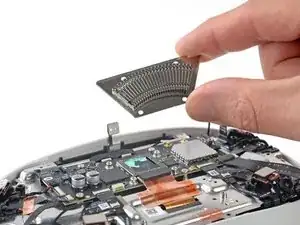

Используйте пальцы, чтобы приподнять радиатор и снять его.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как средняя рамка слегка соединена с радиатором термопастой.

Термопасту можно повторно использовать, если она останется чистой. В противном случае используйте лопаточку, чтобы снять старую пасту, и нанесите небольшое количество термопасты или вязкого термоинтерфейса (например, K5 Pro) на процессор.

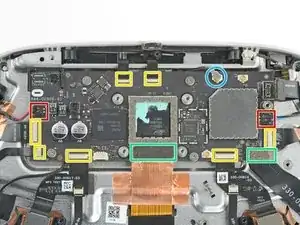

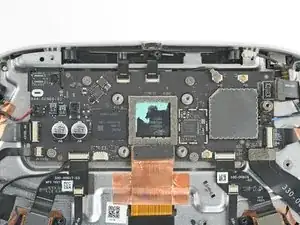

Во время сборки остановитесь здесь и проверьте, правильно ли подключены к плате эти двенадцать разъёмов:

Два разъёма динамиков

Семь ZIF‑разъёмов

Два нажимных разъёма

Один антенный разъём

На материнской плате есть дополнительные разъёмы, но в этот момент они не должны быть подключены.

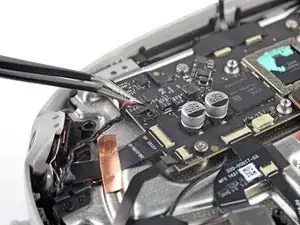

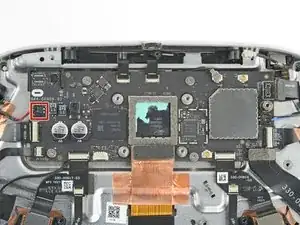

Используйте пинцет, чтобы захватить кабели левого динамика у основания их разъёма на плате.

Аккуратно приподнимите разъём строго вверх, чтобы отсоединить его.

При сборке используйте плоский конец лопатки, чтобы зажать кабель динамика в резиновом фиксаторе.

Повторите процедуру отсоединения для разъёма правого динамика.

При сборке используйте плоский конец лопатки, чтобы зажать кабель динамика в резиновом фиксаторе.

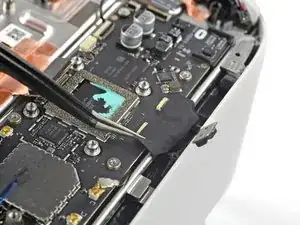

Используйте пинцет, чтобы аккуратно оторвать чёрную ленту, покрывающую два верхних гибких кабеля.

Отложите ленту в сторону, чтобы использовать повторно при сборке.

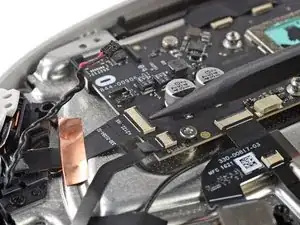

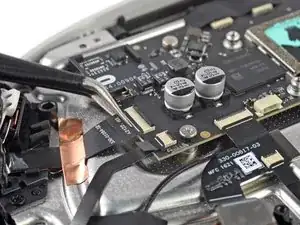

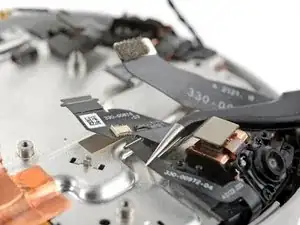

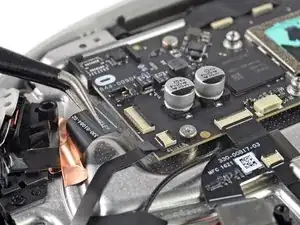

Используйте чистый ноготь или лопаточку, чтобы отжать фиксирующую защёлку, удерживающую кабель верхней левой камеры.

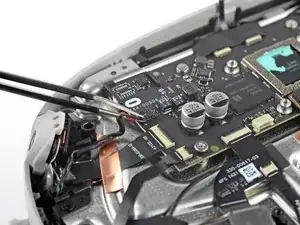

Схватите кабель верхней левой камеры пинцетом и выдвиньте его из ZIF‑разъёма.

Двигайтесь против часовой стрелки по плате и отключите оставшиеся шесть ZIF‑разъёмов:

Плата кнопки питания и светодиода

Нижняя левая камера

Нижняя правая камера

Верхняя правая камера

Соединительный кабель датчика лица

Кабель индикаторного светодиода

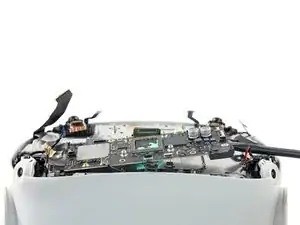

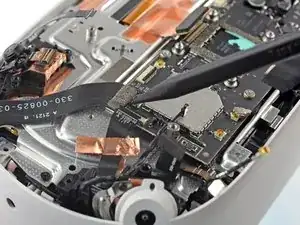

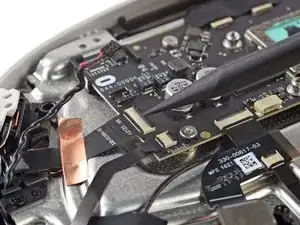

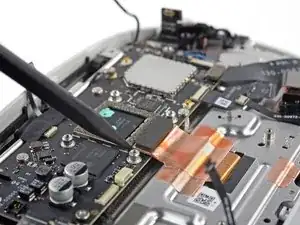

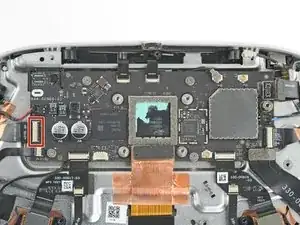

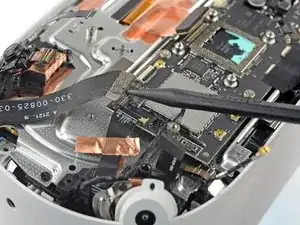

Используйте лопаточку, чтобы приподнять и отсоединить кабель дисплея.

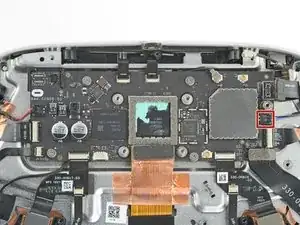

Используйте лопаточку, чтобы приподнять и отсоединить кабель USB‑C и разъёма наушников.

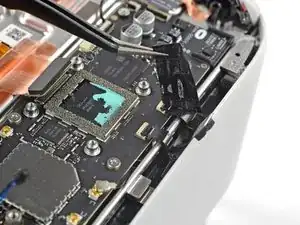

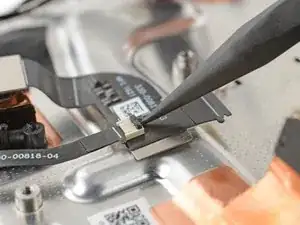

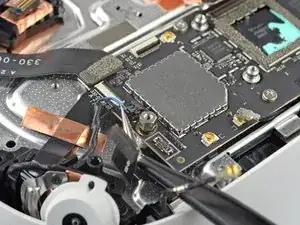

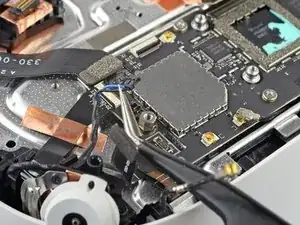

Вставьте одну лапку пинцета под металлическую шейку бокового антенного кабеля.

Поднимите антенный разъём строго вверх, чтобы отсоединить его.

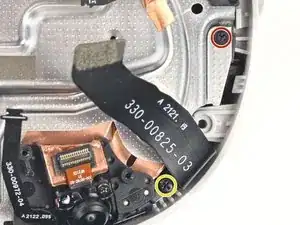

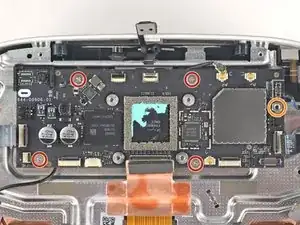

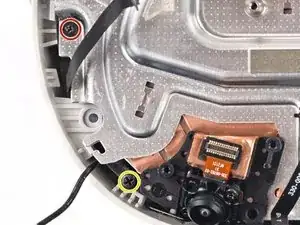

Снимите пять винтов, фиксирующих материнскую плату к гарнитуре:

Четыре ф Phillips‑винта длиной 3.8 мм

Один стойковый винт‑шестигранник 3.5 мм длиной 6 мм

На этом этапе материнская плата должна быть свободна, с небольшим количеством термопасты, прилипшей к гарнитуре.

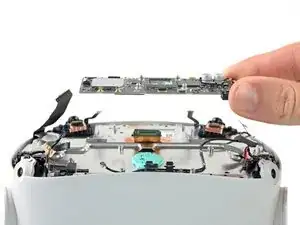

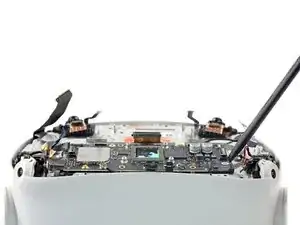

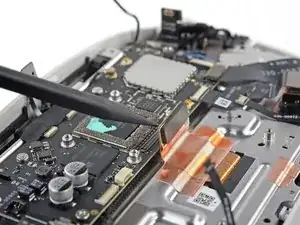

Используйте лопаточку, чтобы приподнять и отделить материнскую плату от гарнитуры.

Если кажется, что плата за что‑то зацеплена, проверьте, все ли кабели от неё отключены.

Снимите материнскую плату.

Термопасту можно повторно использовать, если она чистая. В противном случае соскребите старую пасту лопаткой и нанесите небольшое количество термопасты или вязкой термопроводящей пасты (например, K5 Pro) на процессор.

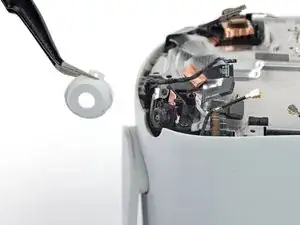

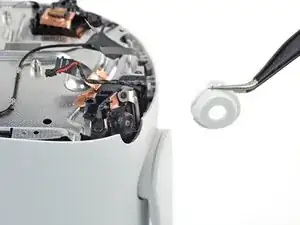

Используйте пальцы или пинцет, чтобы отлить и снять две крышки камер с верхних камер.

При сборке совместите вырезы на крышках камер с соответствующими выступами на гарнитуре.

Крышки камер имеют разные вырезы для выравнивания и не взаимозаменяемы.

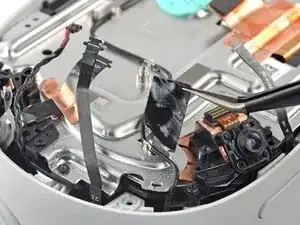

Оторвите и снимите чёрную ленту, покрывающую антенный кабель.

Отложите эту ленту в сторону, чтобы использовать повторно при сборке.

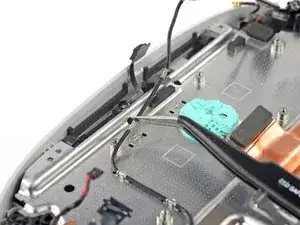

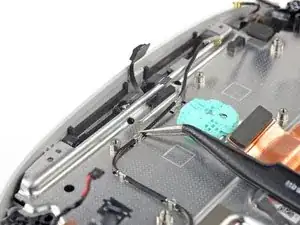

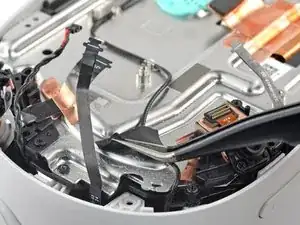

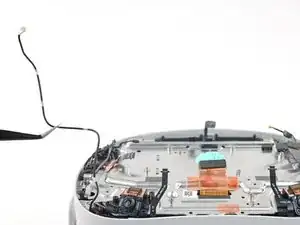

Используйте пинцет, чтобы поднять и отщёлкнуть чёрный антенный кабель из металлических контактных зажимов заземления.

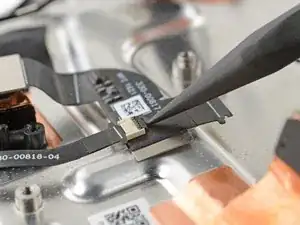

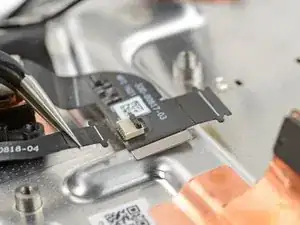

Используйте лопаточку, чтобы приподнять чёрную фиксирующую защёлку, удерживающую гибкий кабель левого микрофона на левом соединительном кабеле.

Используйте пальцы или пинцет, чтобы выдвинуть кабель микрофона из ZIF‑разъёма.

Повторите процедуру, чтобы отключить кабель правого микрофона.

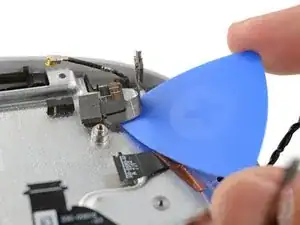

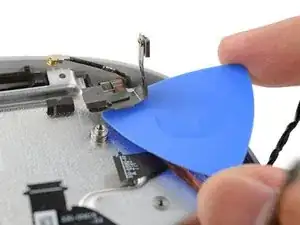

Просуньте кончик медиатора под гибкий кабель батареи, чтобы ослабить клей, удерживающий его к гарнитуре.

На следующих изображениях некоторые соединительные кабели удалены для наглядности. Их не обязательно снимать в рамках этой процедуры.

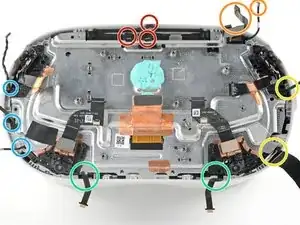

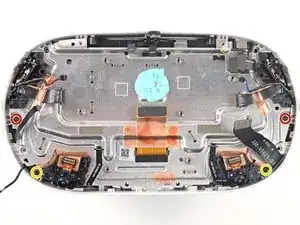

Используйте крестовую отвертку, чтобы вывернуть четыре винта, крепящие узел экрана и объектива к корпусу:

Два винта длиной 6,5 мм

Два винта длиной 7,7 мм

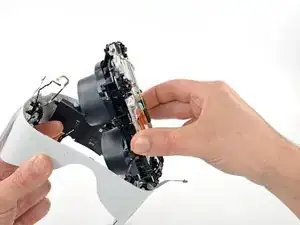

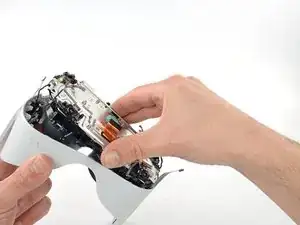

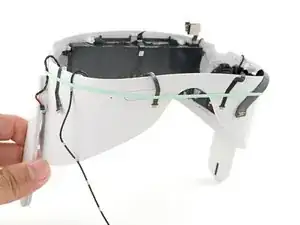

Возьмите узел экрана и объектива пальцами.

Медленно поднимите и отделите узел от внешней оболочки, аккуратно отводя в сторону любые кабели, которые мешают.

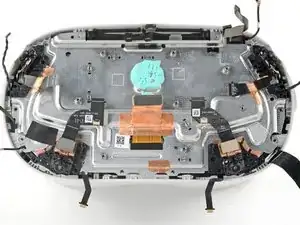

Снимите узел экрана и объектива.

При сборке будьте внимательны, чтобы не зажать двенадцать кабелей при вставке узла объектива в наружную оболочку:

Три кабеля вдоль верхнего края — два гибких кабеля и один гибкий кабель подсветки

Два кабеля в правом верхнем углу — разъём батареи и антенный кабель

Два кабеля вдоль правого края — антенный кабель и широкий гибкий кабель

Два гибких кабеля вдоль нижнего края

Три кабеля вдоль левого края — один антенный кабель, один гибкий кабель и один кабель динамика

Вы можете использовать резинку, чтобы зафиксировать кабели в стороне.

Используйте пинцет или пальцы, чтобы вывести кабель динамика из двух пластиковых защёлок.

При сборке:

Зафиксируйте этот кабель аккуратно в направляющих защёлках, чтобы он не был прижат узлом экрана и объектива.

Первая направляющая защёлка должна защёлкнуться за резиновый упор на кабеле динамика. Это фиксирует кабель и оставляет достаточно свободы, чтобы рычаг динамика мог поворачиваться.

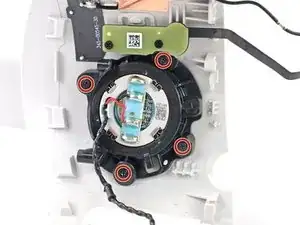

Используйте крестовую отвертку, чтобы вывернуть четыре винта длиной 4,5 мм, крепящие наружный кронштейн динамика к корпусу.

Используйте лопатку, чтобы отжать наружный кронштейн динамика от уплотнителей, которыми он прикреплён к узлу динамика.

Снимите наружный кронштейн динамика.

Четыре металлические защёлки фиксируют внутренний кронштейн динамика к узлу динамика.

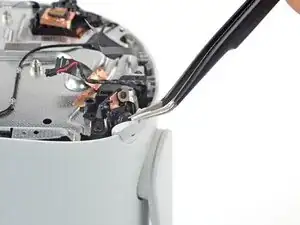

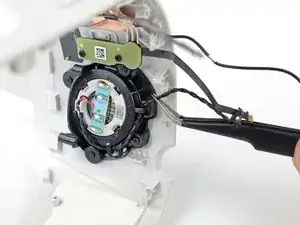

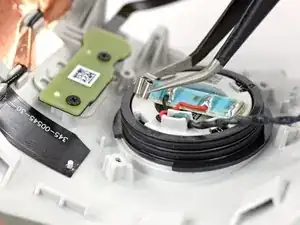

Подведите одну из лапок пинцета под кромку металлической защёлки.

Хватайте защёлку пинцетом за кромку и вытяните защёлку из её гнезда.

Эти защёлки трудно вытащить из-за небольшой запорной пластинки сзади. Если возникают трудности, покачивайте защёлку взад‑вперёд при вытягивании. Для лучшего захвата используйте тонкогубцы.

Повторите процедуру для оставшихся трёх защёлок.

При сборке используйте плоский конец лопатки, чтобы полностью вдавить каждую защёлку в её гнездо.

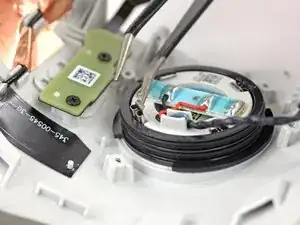

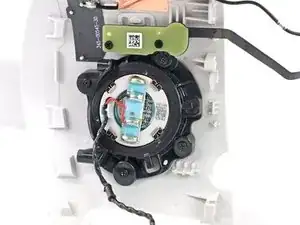

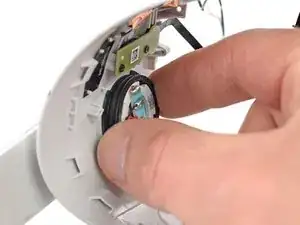

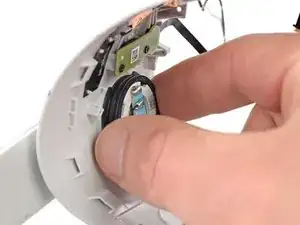

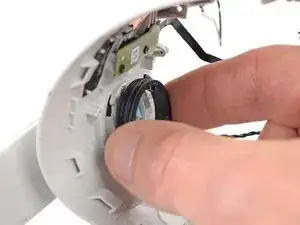

Возьмите внутренний кронштейн динамика пальцами и поверните его против часовой стрелки, чтобы отщёлкнуть от узла динамика.

Если трудно вращать кронштейн, уприте лопатку в кронштейн, чтобы зафиксировать, пока вы поворачиваете рычаг динамика.

При сборке поверните внутренний кронштейн динамика по часовой стрелке на узел динамика до упора. Если он не закручен полностью, при установке четырёх металлических защёлок возникнут трудности.

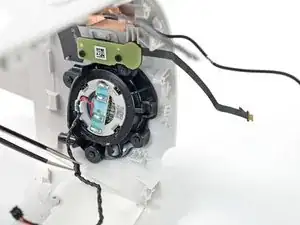

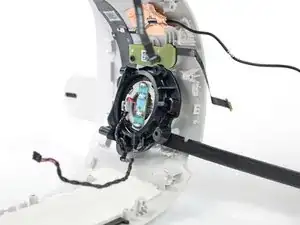

Протяните провод узла динамика через внутренний кронштейн динамика.

Снимите узел динамика.
