Замена сборки вентилятора Meta Quest 2

Удерживайте кнопку питания в течение трех секунд, чтобы полностью отключить гарнитуру.

Вы услышите сигнал выключения, и светодиод рядом с кнопкой питания погаснет.

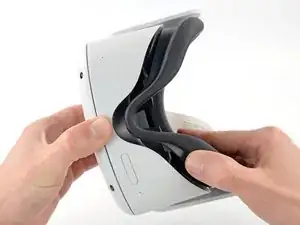

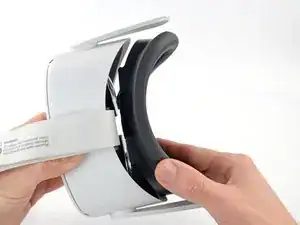

Схватите и потяните за носовую часть лицевой панели, чтобы отсоединить ее от гарнитуры.

Схватите и потяните за верхнюю часть лицевой панели, чтобы отсоединить ее от гарнитуры.

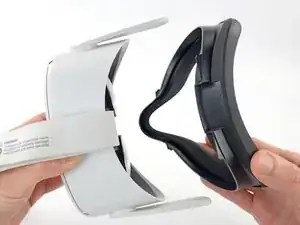

Снимите лицевую панель.

При сборке выровняйте лицевую панель с гарнитурой и используйте пальцы, чтобы нажать по периметру, чтобы зафиксировать ее на месте.

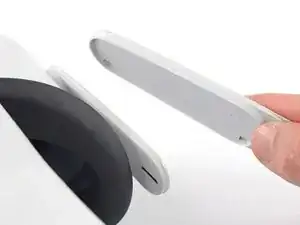

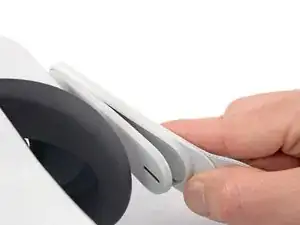

С помощью пальцев схватите правый ремешок близко к гарнитуре.

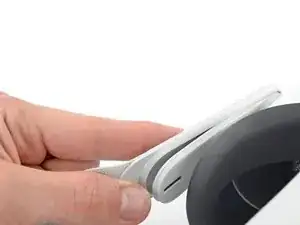

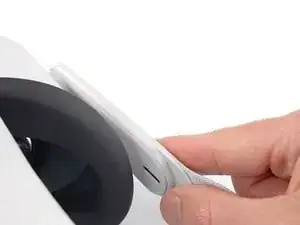

Отделите правый ремешок от опоры гарнитуры, чтобы отсоединить его.

Повторите процедуру, чтобы отделить левый ремешок от опоры и отсоединить его.

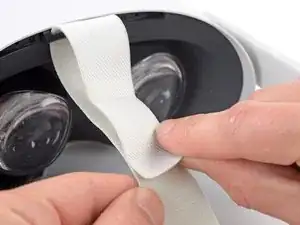

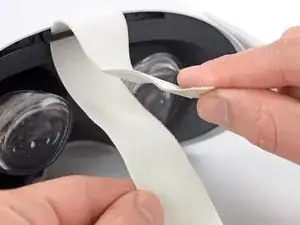

Разъедините липкую ленту на верхнем ремешке.

Снимите верхний ремешок с кронштейна.

Снимите голову ремня.

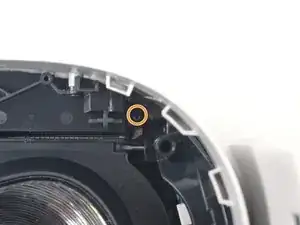

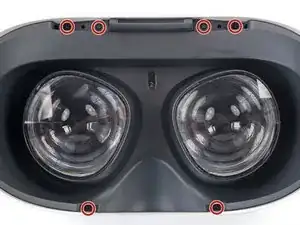

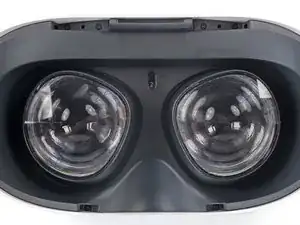

Используйте отвертку Torx T2, чтобы снять шесть винтов длиной 3.5 мм, крепящих отделку окуляра.

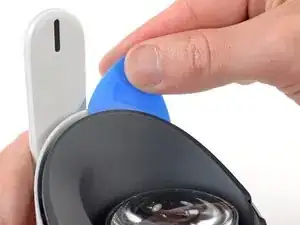

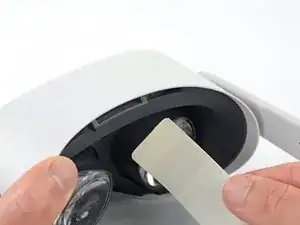

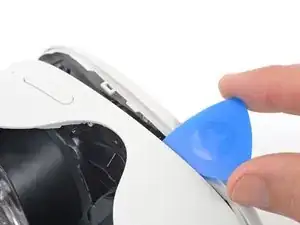

Вставьте инструмент для открытия в зазор между отделкой окуляра и белой внешней оболочкой, рядом с выемкой для носа.

Проведите инструментом для открытия вправо вдоль зазора, чтобы освободить зажимы, держащие отделку окуляра.

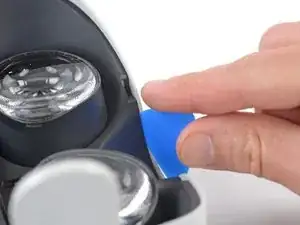

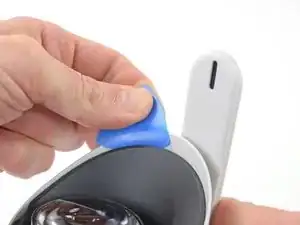

Подденьте с помощью инструмента для открытия, чтобы освободить зажимы на правой стороне отделки окуляра.

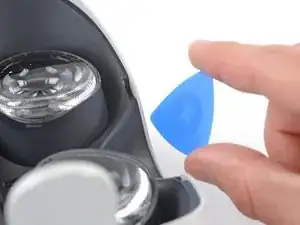

Оставьте инструмент для открытия в зазоре, чтобы предотвратить повторное включение зажимов.

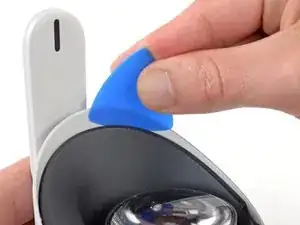

Повторите процедуру поддевания вдоль левого края, чтобы освободить зажимы, крепящие отделку окуляра.

При сборке нажмите пальцами по периметру отделки окуляра, чтобы зафиксировать ее на месте.

Не пытайтесь полностью снять отделку окуляра на этом шаге. Она по-прежнему соединена с гарнитурой коротким кабелем.

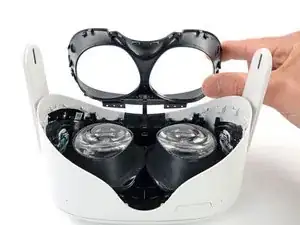

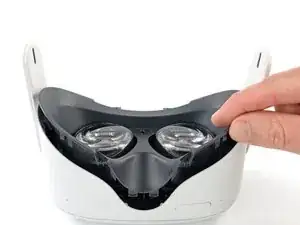

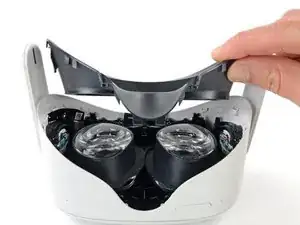

Поднимите отделку окуляра немного и наклоните ее к верхнему краю гарнитуры.

Установите отделку на рабочую поверхность, избегая нагрузки на кабель.

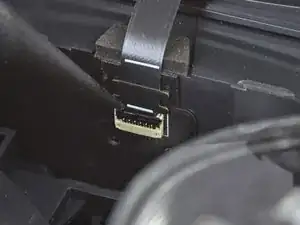

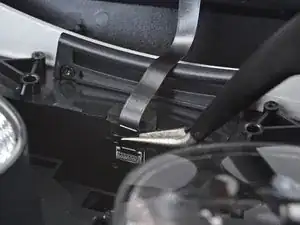

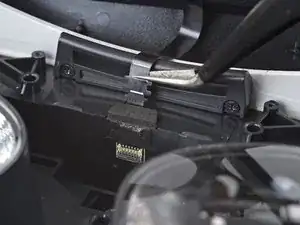

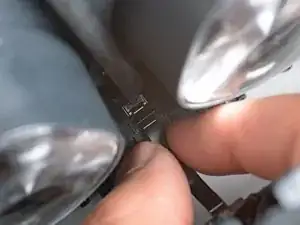

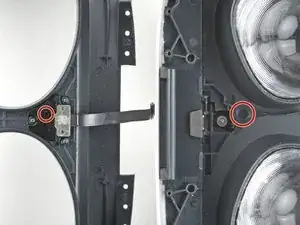

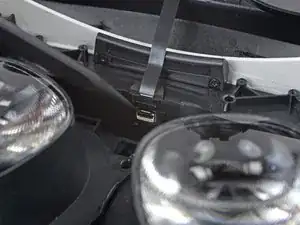

Используя尖кий конец инструмента, откройте черную защелку на ZIF-разъеме, удерживающем кабель датчика лица.

Используйте пинцет, чтобы вытащить кабель датчика лица из ZIF-разъема.

Снимите отделку окуляра.

При сборке:

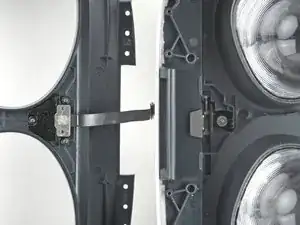

Убедитесь, что расстояние между линзами соответствует индикатору расстояния. Это позволяет указателю правильно сидеть в своем вырезе.

Если расстояние между линзами не соответствует индикатору, вручную отрегулировать линзу пальцами.

При сборке кабель датчика лица может быть сложно подключить. Следуйте этим советам для подключения кабеля:

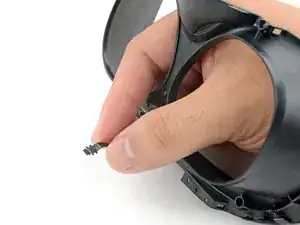

Протяните пальцы через отверстия в отделке окуляра и схватите края кабеля датчика.

Вставьте кабель датчика в разъем до тех пор, пока первый набор язычков не поместится в разъем. Это должно частично опустить захватную защелку вниз.

Используйте инструмент, чтобы нажать на захватную защелку вниз к кабелю, чтобы зафиксировать его на месте.

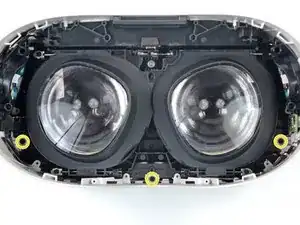

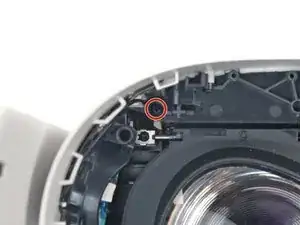

Используйте отвертку Phillips, чтобы снять пять винтов длиной 7.7 мм, крепящих переднюю панель к гарнитуре:

Один утоплен в верхнем левом углу

Один утоплен в верхнем правом углу

Три вдоль нижнего края

Передняя крышка все еще удерживается на месте зажимами вдоль нижнего и бокового краев.

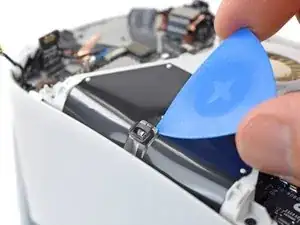

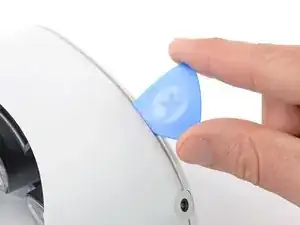

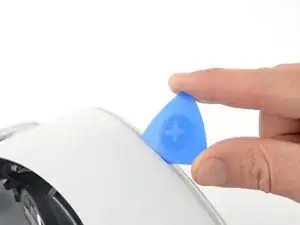

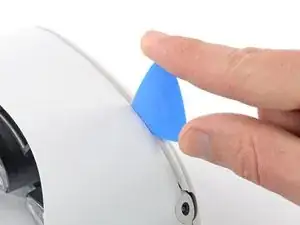

Вставьте открывающую лопатку в шов между нижним краем передней крышки и наушником.

Подденьте открывающей лопаткой, чтобы освободить зажимы передней крышки.

Проведите открывающей лопаткой вдоль шва и подденьте, чтобы освободить все зажимы, удерживающие переднюю крышку.

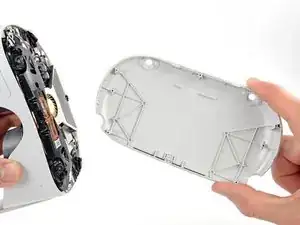

Снимите переднюю крышку.

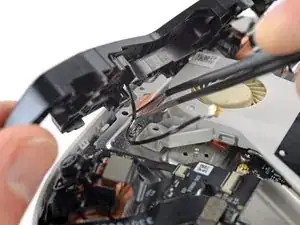

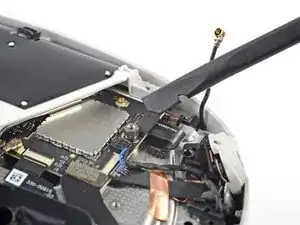

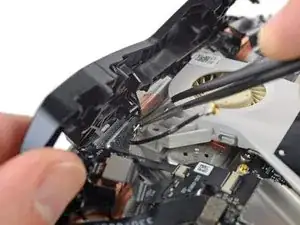

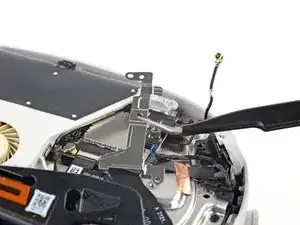

Используйте пинцет, чтобы ухватить металлическую шейку правого верхнего кабеля антенны.

Поднимите разъем антенны вверх, чтобы отсоединить его.

Выведите кабель антенны из металлического зажима, который удерживает его на месте.

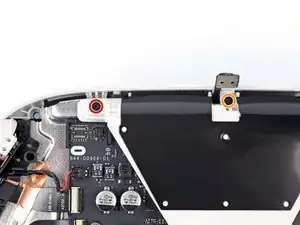

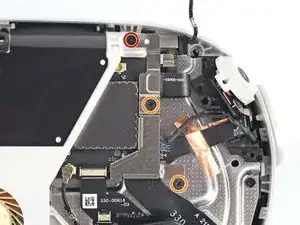

Используйте отвертку Phillips, чтобы удалить три винта, удерживающих кронштейн кабеля батареи:

Один винт длиной 4.4 мм

Два винта длиной 2.3 мм

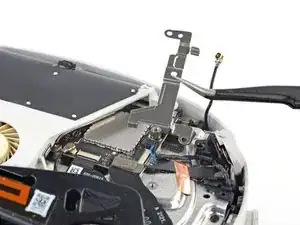

Используйте пинцет или свои пальцы, чтобы ухватиться за кронштейн кабеля батареи.

Поверните кронштейн кабеля немного так, чтобы его нижний левый угол отклипсировался от материнской платы.

Снимите кронштейн кабеля батареи.

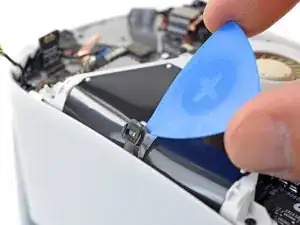

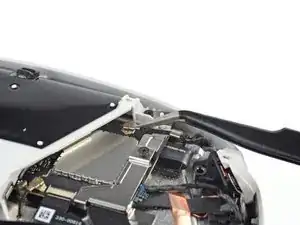

Используйте лопатку, чтобы поддеть и отключить разъем батареи от материнской платы.

Разъем батареи может случайно отсоединиться во время сборки. Проверьте этот разъем перед тем, как прикрепить кронштейн.

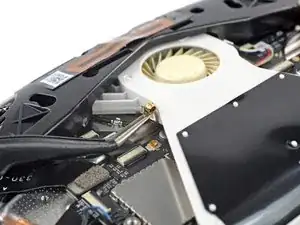

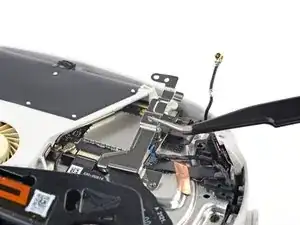

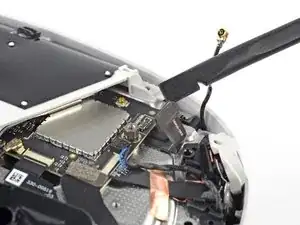

Вставьте одну руку пинцета под металлическую шейку черного кабеля антенны рядом с блоком вентилятора.

Поднимите разъем антенны прямо вверх, чтобы отсоединить его.

Выведите кабель антенны из металлического зажима, который удерживает его на месте.

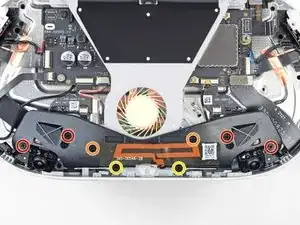

Используйте отвертку Phillips, чтобы удалить восемь винтов, удерживающих сборку антенны к наушнику:

Четыре винта длиной 4.4 мм

Два винта длиной 4.8 мм

Два винта длиной 10.7 мм

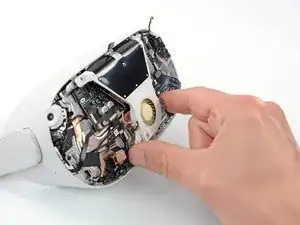

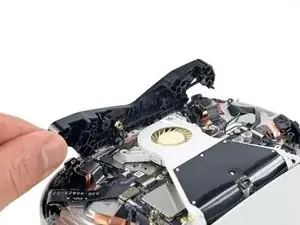

Используйте свои пальцы, чтобы приподнять сборку антенны достаточно, чтобы получить доступ к кабелю под ней.

Используйте пинцет, чтобы отклипсировать кабель антенны из его металлического зажима.

Удалите переднюю сборку антенны.

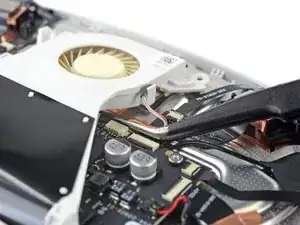

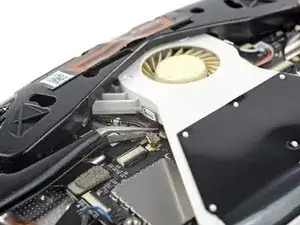

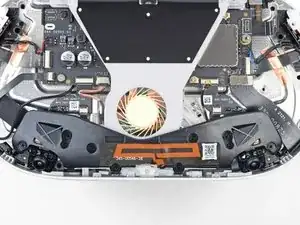

Используйте пинцет, чтобы ухватиться за разъем вентилятора и осторожно вытащить его из гнезда.

Используйте尖енной утконос, чтобы ослабить клей, удерживающий гибкий кабель LED сверху блока вентилятора.

Удалите два винта, удерживающих сборку вентилятора к наушнику:

Один винт Phillips длиной 4.4 мм

Один винт Torx T2 длиной 3.6 мм

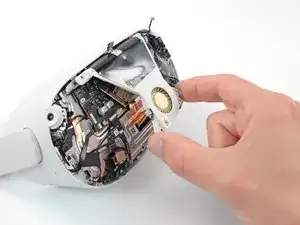

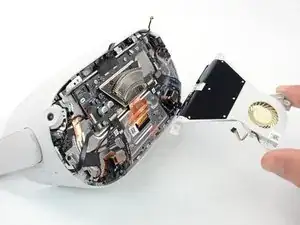

Поднимите сборку вентилятора и удалите ее.
