Замена батареи гарнитуры Meta Quest 2

Удерживайте кнопку питания в течение трёх секунд, чтобы полностью выключить гарнитуру.

Вы услышите звуковой сигнал выключения питания, и индикатор рядом с кнопкой питания погаснет.

Возьмитесь и потяните за носовую часть лицевой вставки, чтобы отщёлкнуть её от гарнитуры.

Возьмитесь и потяните за верхнюю часть лицевой вставки, чтобы отщёлкнуть её от гарнитуры.

Снимите лицевую вставку.

При обратной сборке совместите лицевую вставку с гарнитурой и с помощью пальцев прижмите по периметру, чтобы защёлкнуть её обратно.

Возьмите правый ремень у основания гарнитуры пальцами.

Отделите правый ремень от плечевой дуги гарнитуры, чтобы отщёлкнуть его.

Повторите ту же процедуру, чтобы отделить левый ремень от дуги и отщёлкнуть его.

Разделите полоску с крючком и петлёй на верхнем ремне.

Проденьте верхний ремень через его кронштейн.

Снимите наголовный ремень.

Используйте отвёртку Torx T2, чтобы выкрутить шесть винтов длиной 3,5 мм, удерживающих окантовку окуляра.

Вставьте пик для открытия в шов между окантовкой окуляра и белой внешней оболочкой, рядом с вырезом для носа.

Сдвиньте пик для открытия вправо вдоль шва, чтобы освободить защёлки, удерживающие окантовку окуляра.

Подденьте пик для открытия, чтобы освободить защёлки, удерживающие правую сторону окантовки окуляра.

Оставьте пик в шве, чтобы защёлки не защёлкнулись обратно.

Повторите операцию поддевания вдоль левого края, чтобы освободить защёлки, удерживающие окантовку окуляра.

При обратной сборке прижмите пальцами по периметру окантовки окуляра, чтобы защёлкнуть её на место.

Не пытайтесь полностью снять окантовку окуляра на этом шаге. Она всё ещё соединена с гарнитурой коротким кабелем.

Поднимите окантовку окуляра слегка и наклоните её в сторону верхнего края гарнитуры.

Положите окантовку на рабочую поверхность, следя за тем, чтобы не натянуть кабель.

Используйте острие лопатки, чтобы откинуть чёрный фиксатор на ZIF‑разъёме, удерживающем кабель датчика лица.

Используйте пинцет, чтобы вынуть кабель датчика лица из ZIF‑разъёма.

Снимите окантовку окуляра.

При обратной сборке:

Убедитесь, что расстояние между линзами соответствует индикатору расстояния. Это позволяет направляющему штифту правильно встать в свой вырез.

Если расстояние между линзами не соответствует индикатору, вручную отрегулируйте линзу пальцами.

При обратной сборке кабель датчика лица может быть трудно подсоединить. Следуйте этим советам для подключения кабеля:

Просуньте пальцы через отверстия для глаз в окантовке и захватите края кабеля датчика.

Вставьте кабель датчика в гнездо до тех пор, пока первый набор защёлок не ляжет в гнездо. Это должно частично опустить фиксатор.

Используйте лопаточку, чтобы прижать фиксатор к кабелю и зафиксировать его на месте.

Используйте крестообразную отвертку Phillips, чтобы выкрутить пять винтов длиной 7,7 мм, фиксирующих переднюю крышку к гарнитуре:

Один утоплен в верхнем левом углу

Один утоплен в верхнем правом углу

Три вдоль нижнего края

Передняя крышка по-прежнему удерживается защёлками вдоль нижнего и боковых краёв.

Вставьте медиатор для вскрытия в щель между нижним краем передней крышки и корпусом гарнитуры.

Подденьте медиатором, чтобы освободить защёлки передней крышки.

Сдвиньте медиатор вдоль шва и подденьте, чтобы освободить все защёлки, фиксирующие переднюю крышку.

Снимите переднюю крышку.

Используйте пинцет, чтобы захватить металлическую шейку верхнего правого антенного кабеля antenna cable.

Поднимите антенный разъём строго вверх, чтобы отключить его.

Выведите антенный кабель из металлической клипсы, удерживающей его на месте.

Используйте крестообразную отвертку Phillips, чтобы выкрутить три винта, фиксирующие кронштейн кабеля батареи:

Один винт длиной 4,4 мм

Два винта длиной 2,3 мм

Возьмите кронштейн кабеля батареи пинцетом или пальцами.

Небольшим скручиванием освободите нижний левый угол кронштейна из защёлки на плате.

Снимите кронштейн кабеля батареи.

Используйте лопатку, чтобы поддеть и отсоединить пресс-коннектор батареи press connector от материнской платы.

Пресс-коннектор батареи может случайно отсоединяться при сборке. Проверьте этот разъём перед установкой кронштейна.

Вставьте одну ветвь пинцета под металлическую шейку чёрного антенного кабеля рядом с узлом вентилятора.

Поднимите антенный разъём строго вверх, чтобы отключить его.

Выведите антенный кабель из металлической клипсы, удерживающей его на месте.

Используйте крестообразную отвертку Phillips, чтобы выкрутить восемь винтов, фиксирующих антенный блок к гарнитуре:

Четыре винта длиной 4,4 мм

Два винта длиной 4,8 мм

Два винта длиной 10,7 мм

Поднимите антенный блок пальцами, чтобы получить доступ к кабелю под ним.

Используйте пинцет, чтобы освободить антенный кабель из металлической клипсы.

Снимите передний антенный блок.

Пинцетом захватите разъём вентилятора и осторожно вытяните его из гнезда.

Используйте острый край медиатора, чтобы ослабить клей, фиксирующий LED-гибкий кабель сверху блока вентилятора.

Удалите два винта, фиксирующие блок вентилятора к гарнитуре:

Один крестообразный винт Phillips длиной 4,4 мм

Один винт Torx T2 длиной 3,6 мм

Поднимите блок вентилятора и снимите его.

Используйте крестообразную отвертку Phillips, чтобы выкрутить четыре винта длиной 2,3 мм, фиксирующие радиатор к материнской плате.

Пальцами поднимите радиатор и снимите его.

Вы можете почувствовать некоторое сопротивление. Это нормально, поскольку средняя рамка слегка связана с радиатором теплопроводной пастой.

Если паста чистая, её можно повторно использовать. В противном случае используйте лопатку, чтобы счистить старую пасту, и нанесите небольшое количество теплопроводного состава или вязкого термопасты (например, K5 Pro) на процессор.

При сборке остановитесь здесь и проверьте, правильно ли подключены эти двенадцать разъёмов к материнской плате:

Два разъёма динамиков

Семь ZIF-разъёмов

Два пресс-разъёма

Один антенный разъём

На плате есть дополнительные разъёмы, но они не должны быть подключены на этом этапе.

Используйте пинцет, чтобы схватить кабели левого динамика у основания их разъёма на материнской плате.

Осторожно поднимите разъём строго вверх, чтобы отсоединить его.

При сборке используйте плоский конец лопатки, чтобы прижать кабель динамика в резиновый держатель.

Повторите процедуру отсоединения для разъёма правого динамика.

При сборке используйте плоский конец лопатки, чтобы прижать кабель динамика в резиновый держатель.

С помощью пинцета аккуратно оторвите чёрную ленту, покрывающую два верхних гибких кабеля.

Отложите ленту в сторону для повторного использования при сборке.

Используйте чистый ноготь или лопатку, чтобы поднять защёлку, фиксирующую кабель верхней левой камеры.

Схватите кабель верхней левой камеры пинцетом и выньте его из ZIF‑разъёма.

Продвигайтесь против часовой стрелки вокруг материнской платы и отсоедините оставшиеся шесть ZIF‑разъёмов:

Плата кнопки питания и светодиода

Нижняя левая камера

Нижняя правая камера

Верхняя правая камера

Соединительный кабель датчика лица

Кабель индикаторного светодиода

Используйте лопатку, чтобы поддеть и отсоединить кабель дисплея.

Используйте лопатку, чтобы поддеть и отсоединить кабель USB‑C и разъёма для наушников.

Вставьте один из концов пинцета под металлическую шейку бокового антенного кабеля.

Поднимите антенный разъём строго вверх, чтобы отсоединить его.

Удалите пять винтов, фиксирующих материнскую плату к гарнитуре:

Четыре винта Филлипс длиной 3.8 мм

Один винт‑стойка с шестигранником 3.5 мм длиной 6 мм

На этом этапе материнская плата должна быть свободна, возможно на ней остаётся термопаста, приклеивающая её к корпусу гарнитуры.

Используйте лопатку, чтобы поддеть и отделить материнскую плату от корпуса гарнитуры.

Если кажется, что плата за что‑то зацеплена, проверьте, что все кабели от неё отключены.

Снимите материнскую плату.

Термопасту можно повторно использовать, если она останется чистой. В противном случае соскребите старую пасту лопаткой и нанесите небольшое количество термопасты или вязкой термопроводящей смеси (например, K5 Pro) на процессор.

Снимите двумя пальцами или пинцетом два защитных накладных покрытия с верхних камер.

При сборке совмещайте вырезы на накладках с соответствующими штырьками на гарнитуре.

Накладки для камер имеют разные вырезы для выравнивания и не взаимозаменяемы.

Оторвите и снимите чёрную ленту, покрывающую антенный кабель.

Отложите эту ленту в сторону для повторного использования при сборке.

Используйте пинцет, чтобы приподнять и отщёлкнуть чёрный антенный кабель из металлических заземляющих зажимов.

Используйте лопатку, чтобы поддеть чёрную защёлку, фиксирующую кабель левого микрофона к левому соединительному кабелю.

Используйте пальцы или пинцет, чтобы выдвинуть кабель микрофона из ZIF‑разъёма.

Повторите процедуру, чтобы отсоединить кабель правого микрофона.

Просуньте остриё медиатора для вскрытия под кабель гибкой батареи, чтобы ослабить клей, фиксирующий его к гарнитуре.

Некоторые межсоединительные кабели были удалены на следующих изображениях для наглядности. Вам не нужно удалять их в рамках этой процедуры.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта, фиксирующие узел экрана и линзы в рамке:

Два винта длиной 6,5 мм

Два винта длиной 7,7 мм

Возьмите узел экрана и линзы пальцами.

Медленно приподнимите и отделите узел от внешней оболочки, следя за тем, чтобы не защемить и при необходимости переместить мешающиеся кабели.

Снимите узел экрана и линзы.

При обратной сборке будьте внимательны, чтобы не защемить двенадцать кабелей при установке модуля линз в внешнюю оболочку:

Три кабеля вдоль верхнего края — два гибких кабеля и один светодиодный гибкий кабель

Два кабеля в правом верхнем углу — разъём аккумулятора и кабель антенны

Два кабеля вдоль правого края — кабель антенны и широкий гибкий кабель

Два гибких кабеля вдоль нижнего края

Три кабеля вдоль левого края — кабель антенны, гибкий кабель и кабель динамика

Можно использовать резинку, чтобы зафиксировать кабели и убрать их с пути.

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов длиной 4,5 мм, фиксирующих аккумулятор во внешней оболочке:

Два вдоль переднего края

Четыре вдоль заднего края

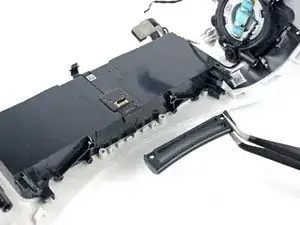

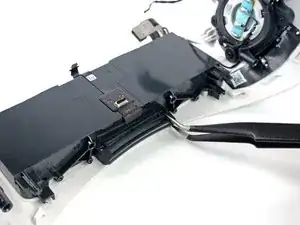

Снимите верхнюю скобу ремешка пальцами или пинцетом.

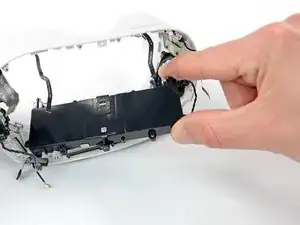

Поднимите и извлеките аккумулятор гарнитуры.

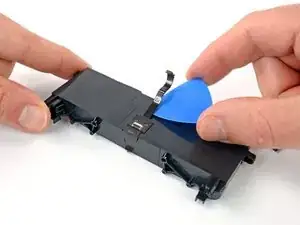

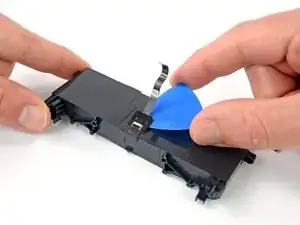

Подденьте открывающей лопаткой межсоединительный кабель датчика лица, чтобы ослабить клей, фиксирующий его к аккумулятору.

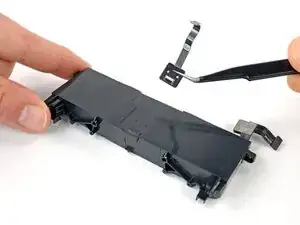

Снимите межсоединительный кабель датчика.

Перенесите кабель на ваш новый аккумулятор. Обязательно совместите его по двум монтажным вырезам и используйте двусторонний скотч, например Tesa, чтобы зафиксировать.

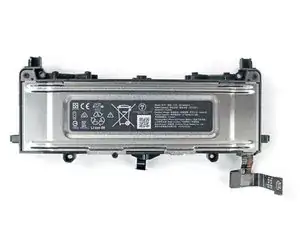

Остаётся только аккумулятор гарнитуры.
