Замена USB‑C порта и разъёма для наушников Meta Quest 2

Удерживайте кнопку питания в течение трёх секунд, чтобы полностью выключить гарнитуру.

Вы услышите звук выключения, и индикатор рядом с кнопкой питания погаснет.

Схватите и потяните носовую часть интерфейса для лица, чтобы отщёлкнуть её от гарнитуры.

Схватите и потяните верхнюю часть интерфейса для лица, чтобы отщёлкнуть её от гарнитуры.

Снимите интерфейс для лица.

При сборке совместите интерфейс для лица с гарнитурой и прижмите по периметру пальцами, чтобы защёлкнуть его обратно.

Используйте отвёртку Torx T2, чтобы выкрутить шесть винтов длиной 3.5 мм, крепящих окантовку окуляра.

Вставьте лезвие для вскрытия в шов между окантовкой окуляра и белой внешней оболочкой, рядом с вырезом для носа.

Проведите лезвием вправо вдоль шва, чтобы освободить защёлки, удерживающие окантовку окуляра.

Подденьте лезвием, чтобы освободить защёлки, фиксирующие правую сторону окантовки окуляра.

Оставьте лезвие в шве, чтобы предотвратить повторное защёлкивание клипс.

Повторите процедуру поддевания вдоль левого края, чтобы освободить защёлки, удерживающие окантовку окуляра.

При сборке прижмите пальцами по периметру окантовки окуляра, чтобы защёлкнуть её на место.

Не пытайтесь полностью снять окантовку окуляра на этом этапе. Она всё ещё соединена с гарнитурой коротким кабелем.

Приподнимите окантовку окуляра слегка и наклоните её к верхнему краю гарнитуры.

Положите окантовку на рабочую поверхность, следя за тем, чтобы не натянуть кабель.

Используйте тонкий острый инструмент, чтобы отогнуть чёрную фиксирующую планку на ZIF‑разъёме, фиксирующем кабель датчика лица.

Используйте пинцет, чтобы вынуть кабель датчика лица из ZIF‑разъёма.

Снимите окантовку окуляра.

При сборке:

Убедитесь, что расстояние между линзами соответствует индикатору расстояния. Это позволяет индикаторному штифту правильно встать в выемку.

Если расстояние между линзами не соответствует индикатору, отрегулируйте линзу вручную пальцами.

При сборке кабель датчика лица может быть сложно подключить. Следуйте этим советам для подключения кабеля:

Проденьте пальцы через отверстия для глаз в окантовке и захватите края кабеля датчика.

Вставьте кабель датчика в разъём до тех пор, пока первый набор защёлок не ляжет в гнездо. Это должно частично опустить фиксирующую планку.

Используйте тонкий инструмент, чтобы прижать фиксирующую планку к кабелю, зафиксировав его на месте.

Используйте крестообразную отвёртку, чтобы выкрутить пять винтов длиной 7.7 мм, крепящих переднюю крышку к гарнитуре:

Один утоплен в верхнем левом углу

Один утоплен в верхнем правом углу

Три вдоль нижнего края

Передняя крышка всё ещё удерживается защёлками вдоль нижних и боковых краёв.

Вставьте лезвие для вскрытия в шов между нижним краем передней крышки и гарнитурой.

Подденьте лезвием, чтобы освободить защёлки передней крышки.

Проведите инструментом вдоль шва и подденьте, чтобы освободить все защёлки, удерживающие переднюю крышку.

Снимите переднюю крышку.

Используйте пинцет, чтобы захватить металлическую шейку верхнего правого антенного кабеля.

Поднимите антенный разъём строго вверх, чтобы отключить его.

Выведите антенный кабель из металлической скобы, удерживающей его на месте.

Отверткой Phillips отверните три винта, закрепляющие кронштейн кабеля батареи:

Один винт длиной 4.4 мм

Два винта длиной 2.3 мм

Захватите кронштейн кабеля батареи пинцетом или пальцами.

Слегка поверните кронштейн кабеля так, чтобы его нижний левый угол отщёлкнулся от материнской платы.

Снимите кронштейн кабеля батареи.

Используйте лопатку, чтобы поддеть и отключить нажимной разъём батареи от материнской платы.

Нажимной разъём батареи может случайно отключиться при сборке. Проверьте этот разъём перед установкой кронштейна.

Вставьте одну лапку пинцета под металлическую шейку чёрного антенного кабеля рядом с блоком вентилятора.

Поднимите антенный разъём строго вверх, чтобы отключить его.

Выведите антенный кабель из металлической скобы, удерживающей его на месте.

Отверткой Phillips отвинтите восемь винтов, закрепляющих антенную сборку на гарнитуре:

Четыре винта длиной 4.4 мм

Два винта длиной 4.8 мм

Два винта длиной 10.7 мм

Поверните антенную сборку пальцами так, чтобы получить доступ к кабелю, расположенному под ней.

Используйте пинцет, чтобы отщёлкнуть антенный кабель из металлической скобы.

Снимите переднюю антенную сборку.

Захватите разъём вентилятора пинцетом и аккуратно вытяните его из гнезда.

Кончиком открывающей лопатки ослабьте клей, закрепляющий гибкий светодиодный кабель на верхней части блока вентилятора.

Снимите два винта, крепящие блок вентилятора к гарнитуре:

Один винт Phillips длиной 4.4 мм

Один винт Torx T2 длиной 3.6 мм

Поднимите блок вентилятора и извлеките его.

Отверткой Phillips отвинтите четыре винта длиной 2.3 мм, крепящие радиатор к материнской плате.

Поднимите радиатор пальцами и снимите его.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как средняя рама слегка склеена с радиатором термопастой.

Вы можете повторно использовать термопасту, если она остаётся чистой. В противном случае используйте лопатку, чтобы снять старую пасту, и нанесите небольшое количество термопасты или густой термокомпаунд (например, K5 Pro) на процессор.

При сборке остановитесь здесь и проверьте, правильно ли подключены эти двенадцать разъёмов к материнской плате:

Два разъёма динамиков

Семь ZIF-разъёмов

Два нажимных разъёма

Один антенный разъём

На материнской плате есть дополнительные разъёмы, но они не должны быть подключены на этом этапе.

Пинцетом захватите кабели левого динамика у основания их разъёма на материнской плате.

Аккуратно поднимите разъём строго вверх, чтобы отключить его.

При сборке используйте плоский конец лопатки, чтобы прижать кабель динамика в резиновую удерживающую скобу.

Повторите процедуру отключения для разъёма правого динамика.

При сборке используйте плоский конец лопатки, чтобы прижать кабель динамика в резиновую удерживающую скобу.

Пинцетом аккуратно оторвите чёрную ленту, покрывающую два верхних гибких кабеля.

Отложите ленту в сторону для повторного использования при сборке.

Используйте чистый ноготь или лопатку, чтобы поднять фиксирующий язычок, удерживающий кабель верхней левой камеры.

Возьмите кабель верхней левой камеры пинцетом и выведите его из ZIF‑разъёма.

Двигаясь против часовой стрелки по плате, отключите оставшиеся шесть ZIF‑разъёмов:

Плата кнопки питания и индикатора

Нижняя левая камера

Нижняя правая камера

Верхняя правая камера

Кабель межсоединения датчика лица

Кабель индикаторного светодиода

Используйте лопатку, чтобы поддеть и отключить кабель дисплея.

Используйте лопатку, чтобы поддеть и отключить кабель USB‑C и разъёма для наушников.

Вставьте одну лапку пинцета под металлическую ножку бокового антеннного кабеля.

Поднимите разъём антенны строго вверх, чтобы отключить его.

Удалите пять винтов, крепящих плату к шлему:

Четыре крестовых винта длиной 3.8 мм

Один стоечный винт‑шестигранник 3.5 мм длиной 6 мм

На этом этапе плата должна быть подвижной, возможно небольшое прилипание к шлему из‑за теплопасты.

Используйте лопатку, чтобы поддеть и отделить плату от шлема.

Если кажется, что плата зацеплена, проверьте, все ли кабели от неё отключены.

Снимите плату.

Вы можете повторно использовать теплопасту, если она чистая. В противном случае используйте лопатку, чтобы соскрести старую пасту, и нанесите небольшое количество теплопроводного герметика или вязкой теплопроводной пасты (например, K5 Pro) на процессор.

Снимите двумя пальцами или пинцетом два защитных покрытия с верхних камер.

При сборке совместите вырезы на крышках камер с соответствующими выступами на шлеме.

Крышки камер имеют разные вырезы для выравнивания и не взаимозаменяемы.

Снимите черную ленту, закрывающую антенный кабель.

Отложите эту ленту для повторного использования при сборке.

Пинцетом подденьте и отстегните черный антенный кабель от металлических заземляющих клипс.

Используйте лопатку, чтобы поднять черный фиксирующий язычок, удерживающий гибкий кабель левого микрофона в соединительном кабеле слева.

Сдвиньте микрофонный кабель пальцами или пинцетом из ZIF‑разъёма.

Повторите процедуру для отключения кабеля правого микрофона.

Просуньте кончик медиатора под гибкий кабель аккумулятора, чтобы ослабить клей, удерживающий его к шлему.

Некоторые межсоединительные кабели на следующих изображениях сняты для наглядности. Вам не нужно удалять их в процессе процедуры.

Отвинтите четыре винта, крепящие экран и узел линз к рамке:

Два винта длиной 6.5 мм

Два винта длиной 7.7 мм

Возьмите сборку экрана и линз пальцами.

Медленно поднимите и отделите сборку от внешней оболочки, аккуратно отводя в сторону любые мешающие кабели.

Снимите сборку экрана и линз.

При сборке будьте осторожны, чтобы не защемить двенадцать кабелей при вставке узла объектива в внешний корпус:

Три кабеля вдоль верхнего края — два гибких шлейфа и один LED-шлейф

Два кабеля в правом верхнем углу — разъем батареи и антенный кабель

Два кабеля вдоль правого края — антенный кабель и широкий гибкий шлейф

Два гибких шлейфа вдоль нижнего края

Три кабеля вдоль левого края — антенный кабель, гибкий шлейф и кабель динамика

Вы можете использовать резинку, чтобы зафиксировать кабели в стороне.

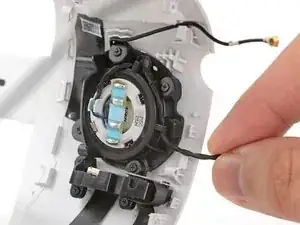

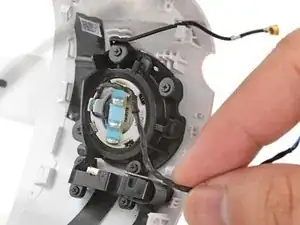

Используйте пинцет или пальцы, чтобы вывести кабель левого динамика из двух пластиковых защелок.

При сборке:

Аккуратно зафиксируйте этот кабель в направляющих защелках, чтобы он не был защемлен экраном и узлом объектива.

Первая направляющая защелка должна зацепиться за резиновую задержку на кабеле динамика. Это фиксирует кабель, оставляя достаточно провиса для поворота рычага динамика.

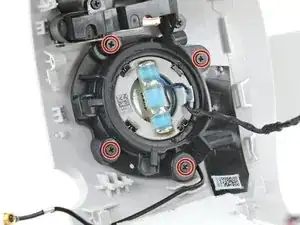

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 4,5 мм, крепящие левую наружную скобу динамика к внешнему корпусу.

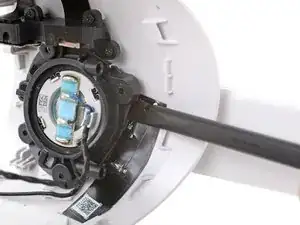

Используйте лопатку, чтобы отжать наружную скобу динамика от уплотнений, крепящих её к динамической сборке.

Снимите левую наружную скобу динамика.

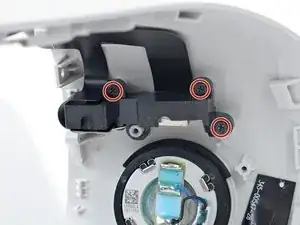

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 4,5 мм, крепящие порт USB‑C и разъём для наушников к внешнему корпусу.

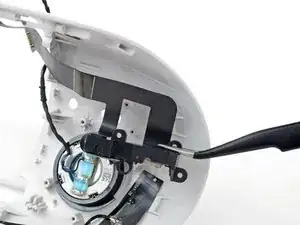

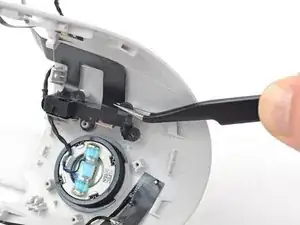

Используйте пальцы или пинцет, чтобы снять порт USB‑C и разъём для наушников со стоек винтов.

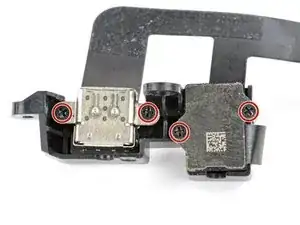

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 3,5 мм, крепящие порт USB‑C и разъём для наушников к их кронштейну.

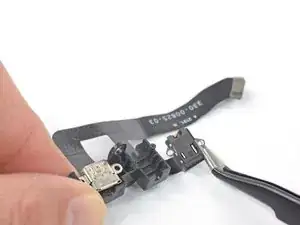

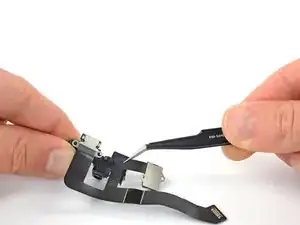

Пинцетом захватите стойку винта на разъёме для наушников, ближайшую к порту USB‑C.

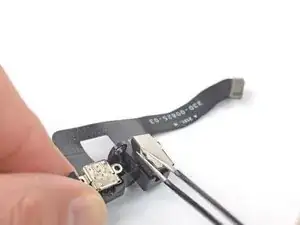

Поднимите край, чтобы откинуть модуль разъёма для наушников из посадочного места.

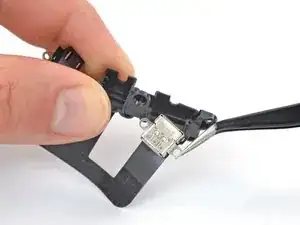

Используйте пинцет или пальцы, чтобы вынуть порт USB‑C из его посадочного места.

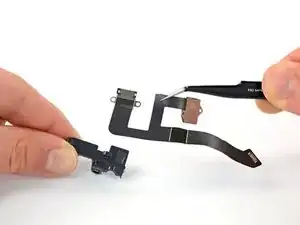

Снимите порт USB‑C и разъём для наушников с их кронштейна.
