Замена фокусировочного колеса Samsung Gear VR

Электроника

Samsung Gear VR фокусирует подключённое мобильное устройство с помощью вращения колеса, расположенного на верхней части гарнитуры. Это колесо вращает оси, которые, в свою очередь, перемещают линзы ближе или дальше от экрана. Если колесо стало трудно вращаться, возможно, оно сошло с направляющей и требует небольшой регулировки или замены. Это руководство содержит шаги, необходимые для доступа к фокусировочному колесу линз для регулировки или замены.

Материнская плата частично расположена на внутренней маске гарнитуры и должна быть снята для удаления внутренней маски.

При работе с гарнитурой требуется осторожность, так как жгут проводов соединяет USB-адаптер с материнской платой. Следует избегать натяжения провода и открывать гарнитуру справа налево.

Шаг 1

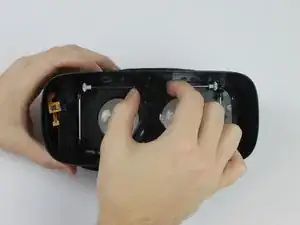

Снимите переднюю крышку, чтобы получить доступ к пластине, удерживающей телефон на месте во время использования.

Снимите защитные заглушки четырёх углов металлической лопаткой, чтобы открыть доступ к четырём винтам.

Снимите наклейку, расположенную в верхней центральной части, чтобы обнаружить два дополнительных винта.

Шаг 2

С помощью биты PH000 отверните шесть винтов длиной 0,5 см, крепящих переднее крепление для телефона.

После полного выкручивания шести винтов приподнимите переднее крепление для телефона и сдвиньте его влево и вверх.

При обращении с устройством следите за тем, чтобы не создавать натяжения на жгут проводов, расположенный с левой стороны гарнитуры.

Шаг 3

Используйте синий пластиковый инструмент для вскрытия, чтобы отсоединить оставшиеся защёлки с материнской платы.

Большой золотой разъём слегка приклеен, поэтому его может потребоваться удалить с большим усилием, чем остальные.

Шаг 4

Теперь вы можете снять материнскую плату с маски.

Убедитесь, что ничто не подключено к материнской плате перед её снятием, так как попытка вынуть её с подключёнными компонентами может повредить соединения.
