Замена кнопки питания и платы светодиодов Meta Quest 2

Удерживайте кнопку питания в течение трех секунд, чтобы полностью выключить вашу гарнитуру.

Вы услышите сигнал отключения питания, и светодиод рядом с кнопкой питания выключится.

Обхватите и потяните за носовую часть лицевой панели, чтобы отсоединить ее от гарнитуры.

Обхватите и потяните за верхнюю часть лицевой панели, чтобы отсоединить ее от гарнитуры.

Снимите лицевую панель.

Во время сборки выровняйте лицевую панель с гарнитурой и используйте пальцы, чтобы надавить по периметру, чтобы защелкнуть ее обратно.

Используйте пальцы, чтобы обхватить правый ремень рядом с гарнитурой.

Отделите правый ремень от крепления гарнитуры, чтобы отсоединить его.

Повторите процедуру, чтобы отделить левый ремень от крепления, чтобы отсоединить его.

Разъедините липучку на верхнем ремне.

Выведете верхний ремень из его кронштейна.

Снимите голову ремня.

Используйте отвертку Torx T2 для удаления шести винтов длиной 3,5 мм, удерживающих отделку линзы.

Вставьте открывалку в шов между отделкой линзы и белой внешней оболочкой, рядом с вырезом для носа.

Сдвиньте открывалку вправо по шву, чтобы освободить защелки, удерживающие отделку линзы.

Подденьте открывалку, чтобы освободить защелки, удерживающие правую сторону отделки линзы.

Оставьте открывалку в шве, чтобы предотвратить повторное зацепление защелок.

Повторите процедуру поддевания по левому краю, чтобы освободить защелки, удерживающие отделку линзы.

Во время сборки нажмите пальцами по периметру отделки линзы, чтобы защелкнуть ее обратно на место.

Не пытайтесь полностью снять отделку линзы на этом шаге. Она все еще соединена с гарнитурой коротким кабелем.

Поднимите отделку линзы немного и наклоните её к верхнему краю гарнитуры.

Поставьте отделку на рабочую поверхность, убедившись, что не натягиваете кабель.

Используйте кончик лопатки, чтобы открыть черную защелку на ZIF-разъёме, удерживающем кабель датчика лицевой панели.

Используйте пинцет, чтобы вытащить кабель датчика лицевой панели из ZIF-разъема.

Снимите отделку линзы.

Во время сборки:

Убедитесь, что расстояние между линзами соответствует индикатору расстояния. Это позволяет индикаторному штифту правильно сесть в свою выемку.

Если расстояние между линзами не соответствует индикатору, вручную отрегулируйте линзы с помощью пальцев.

Во время сборки кабель датчика лица может быть непросто подключить. Следуйте этим советам, чтобы подключить кабель:

Пропустите пальцы через отверстия в отделке линзы и обхватите края кабеля датчика.

Вставьте кабель датчика в разъём, пока первый набор зацепок не упадёт в разъём. Это должно частично опустить защелку.

Используйте лопатку, чтобы нажать на защелку вниз к кабелю, чтобы зафиксировать её на месте.

Используйте крестовую отвертку, чтобы удалить пять винтов длиной 7.7 мм, удерживающих переднюю крышку на гарнитуре:

Один в углу сверху слева

Один в углу сверху справа

Три вдоль нижнего края

Передняя крышка всё еще удерживается защелками вдоль нижнего и боковых краев.

Вставьте открывающий инструмент в шов между нижним краем передней крышки и гарнитурой.

Подденьте открывающим инструментом, чтобы освободить защелки передней крышки.

Проведите открывающим инструментом по шву и подденьте, чтобы освободить все защелки, удерживающие переднюю крышку.

Снимите переднюю крышку.

Используйте пинцет, чтобы ухватиться за металлическую ножку верхнего правого антеннного кабеля.

Поднимите разъем антенны вертикально, чтобы отключить его.

Выведите антенный кабель из его металлической скобки, удерживающей его на месте.

Используйте крестовую отвертку, чтобы удалить три винта, удерживающих кронштейн кабеля батареи:

Один винт длиной 4.4 мм

Два винта длиной 2.3 мм

Используйте пинцет или пальцы, чтобы схватить кронштейн кабеля батареи.

Немного поверните кронштейн, чтобы его нижний левый угол освободился от материнской платы.

Снимите кронштейн кабеля батареи.

Используйте лопатку, чтобы поддеть и отключить разъем питания батареи от материнской платы.

Разъем питания батареи может отключиться случайно во время сборки. Проверьте этот разъем перед тем, как прикрепить кронштейн.

Вставьте одну руку пинцета под металлическую ножку черного антеннного кабеля рядом с вентилятором.

Поднимите разъем антенны вертикально, чтобы отключить его.

Выведите антенный кабель из его металлической скобки, удерживающей его на месте.

Используйте крестовую отвертку, чтобы удалить восемь винтов, удерживающих антенную сборку на гарнитуре:

Четыре винта длиной 4.4 мм

Два винта длиной 4.8 мм

Два винта длиной 10.7 мм

Используйте пальцы, чтобы поднять антенную сборку достаточно, чтобы получить доступ к кабелю под ней.

Используйте пинцет, чтобы освободить антенный кабель от его металлической скобки.

Снимите переднюю антенную сборку.

Используйте пинцет, чтобы ухватиться за разъем вентилятора и осторожно вытащить его из своего гнезда.

Используйте острие открывающего инструмента, чтобы ослабить клей, удерживающий гибкий LED кабель от верхней части вентилятора.

Удалите два винта, удерживающих вентилятор на гарнитуре:

Один винт длиной 4.4 мм с крестовой головкой

Один винт длиной 3.6 мм с головкой Torx T2

Поднимите вентилятор и снимите его.

Используйте крестовую отвертку, чтобы удалить четыре винта длиной 2.3 мм, удерживающих радиатор на материнской плате.

Используйте пальцы, чтобы поднять радиатор и снять его.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как промежуточная рама слегка сцеплена с радиатором термопастой.

Вы можете повторно использовать термопасту, если будете держать её в чистоте. В противном случае используйте лопатку, чтобы очистить старую пасту и нанесите небольшое количество термопасты или вязкого термопроводящего состав (например, K5 Pro) на процессор.

Во время сборки остановитесь здесь и проверьте, правильно ли подключены эти двенадцать разъемов к материнской плате:

Два разъема динамиков

Семь разъемов ZIF

Два разъема питания

Один разъем антенны

На материнской плате есть дополнительные разъемы, но на данном этапе они не должны быть подключены.

Используйте пинцет, чтобы схватить кабели левого динамика у основания их разъема на материнской плате.

Аккуратно поднимите разъем прямо вверх, чтобы отключить его.

Во время сборки используйте плоский конец лопатки, чтобы вставить кабель динамика в резиновый удерживающий зажим.

Повторите процедуру отключения для разъема правого динамика.

Во время сборки используйте плоский конец лопатки, чтобы вставить кабель динамика в резиновый удерживающий зажим.

Используйте пинцет, чтобы аккуратно удалить черную ленту, закрывающую два верхних флекс-кабеля.

Отложите ленту в сторону, чтобы использовать ее снова во время сборки.

Используйте чистый ноготь или лопатку, чтобы приподнять замковую крышку, закрепляющую кабель верхней левой камеры.

Схватите кабель верхней левой камеры с помощью пинцета и извлеките его из разъема ZIF.

Двигайтесь против часовой стрелки вокруг материнской платы и отключите оставшиеся шесть разъемов ZIF:

Кнопка питания и плата LED

Нижняя левая камера

Нижняя правая камера

Верхняя правая камера

Кабель межсоединения датчика лиц

Кабель индикатора LED

Используйте лопатку, чтобы приподнять и отключить кабель дисплея.

Используйте лопатку, чтобы приподнять и отключить кабель USB‑C и разъем для наушников.

Вставьте один конец пары пинцетов под металлическую шейку кабеля боковой антенны.

Поднимите разъем антенны прямо вверх, чтобы отключить его.

Удалите пять винтов, фиксирующих материнскую плату к гарнитуре:

Четыре винта Phillips длиной 3.8 мм

Один винт с шестигранной головкой длиной 6 мм и диаметром 3.5 мм

На этом этапе материнская плата должна быть свободной, с некоторой термопастой, прилипшей к гарнитуре.

Используйте лопатку, чтобы приподнять и отделить материнскую плату от гарнитуры.

Если кажется, что материнская плата за что-то зацепилась, проверьте, чтобы все кабели были отключены от нее.

Удалите материнскую плату.

Вы можете повторно использовать термопасту, если держите ее в чистоте. В противном случае используйте лопатку, чтобы удалить старую пасту и нанести небольшое количество термопасты или вязкой термокомпаунда (например, K5 Pro) на процессор.

С помощью пальцев или пинцетов снимите и удалите два защитных покрытия камеры с верхних камер.

Во время сборки выровняйте вырезы на защитных покрытиях камеры с их соответствующими штифтами на гарнитуре.

Защитные покрытия камеры имеют различные вырезы для выравнивания и не взаимозаменяемы.

Снимите и удалите черную ленту, закрывающую антенный кабель.

Отложите эту ленту в сторону, чтобы использовать ее снова во время сборки.

Используйте пинцет, чтобы поднять и отвязать черный антенный кабель от металлических заземляющих зажимов.

Используйте лопатку, чтобы приподнять черную замковую крышку, закрепляющую флекс-кабель левого микрофона к левому межсоединительному кабелю.

Используйте пальцы или пинцеты, чтобы извлечь кабель микрофона из разъема ZIF.

Повторите процедуру, чтобы отключить кабель правого микрофона.

Сдвиньте кончик открывающего инструмента под флекс-кабель батареи, чтобы ослабить клей, удерживающий его в гарнитуре.

Некоторые кабели подключения были удалены на следующих изображениях для ясности. Вам не нужно удалять их в рамках процедуры.

Используйте крестовую отвертку, чтобы удалить четыре винта, крепящие экран и сборку объектива к корпусу:

Два винта длиной 6.5 мм

Два винта длиной 7.7 мм

Схватите экран и сборку объектива пальцами.

Медленно поднимите и отделите сборку от внешней оболочки, осторожно перемещая любые кабели, которые могут мешать.

Удалите сборку экрана и объектива.

Во время сборки будьте осторожны и не зажмите двенадцать кабелей, когда вставляете сборку объектива в внешнюю оболочку:

Три кабеля вдоль верхнего края — два гибких кабеля и один гибкий кабель LED

Два кабеля в правом верхнем углу — разъем для батареи и антенна

Два кабеля вдоль правого края — антенна и широкий гибкий кабель

Два гибких кабеля вдоль нижнего края

Три кабеля вдоль левого края — один кабель антенны, один гибкий кабель и один кабель динамика

Вы можете использовать резинку, чтобы помочь закрепить кабели в стороне.

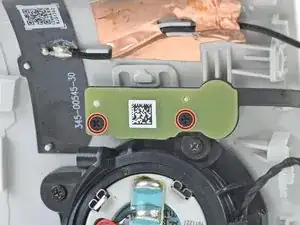

Используйте крестовую отвертку, чтобы удалить два винта длиной 4.5 мм, крепящие кнопку питания и плату LED к внешней оболочке.

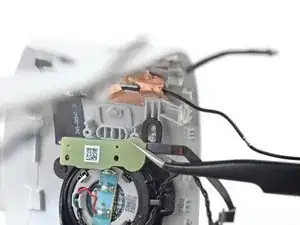

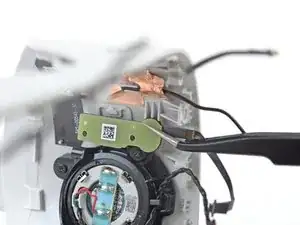

Используйте пальцы или пинцет, чтобы удалить кнопку питания и плату LED.

Во время сборки выравнивайте плату, используя два выравнивающих штифта. Штифты имеют разные диаметры, поэтому плата выровняется только в одном положении.
