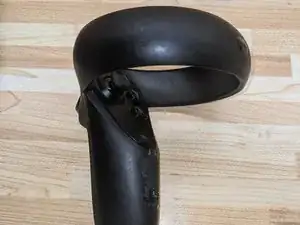

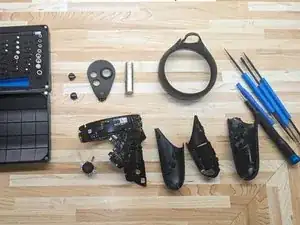

Замена джойстика Oculus Quest

Снимите крышку отсека для батареи

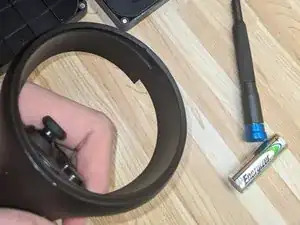

Извлеките батарею

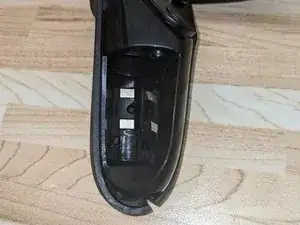

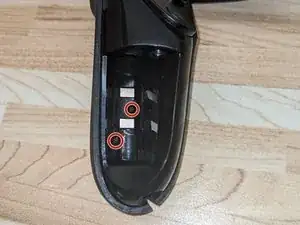

Снимите наклейку в задней части отсека для батареи, чтобы получить доступ к двум винтам

Выверните два винта

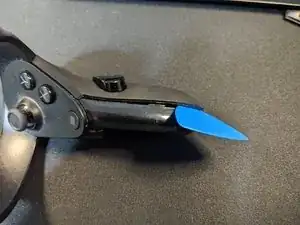

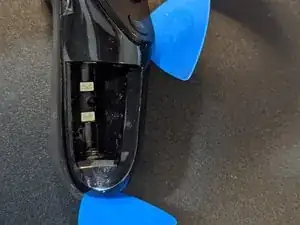

Вставьте медиатор у нижней части контроллера

Вставьте другой медиатор у верхней части, как показано

Будьте осторожны, не углубляйтесь слишком сильно внутрь контроллера медиатором — в этой зоне проходит ленточный кабель, соединяющий контроллер с массивом ИК-светодиодов

Проведите нижним медиатором по нижней кромке, защёлки на противоположной стороне должны выйти из посадочных пазов

Удалите медиаторы

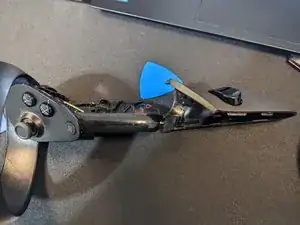

Возьмите заднюю крышку и аккуратно оттяните назад

Затем, продолжая тянуть назад, сдвиньте её вниз, чтобы снять.

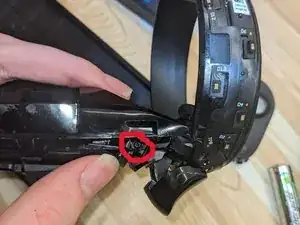

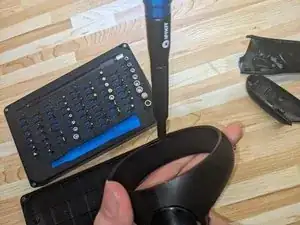

Выверните два винта возле курка — они фиксируют экран IR-кольца.

Дальнейшие шаги могут оказаться чрезвычайно кропотливыми и отнимать много времени; в процессе легко безвозвратно повредить контроллер. Возможно, есть способы упростить процесс, но описанный метод сработал у меня для обоих контроллеров. Действуйте крайне осторожно.

Посмотрите дополнительные изображения, чтобы увидеть расположение ленточного ИК-кабеля и понимать, чего следует избегать

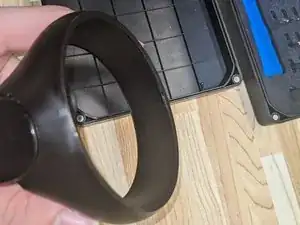

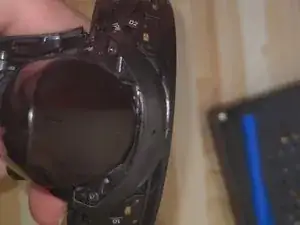

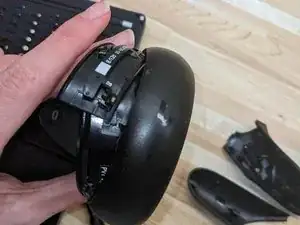

Найдите шов между двумя половинами внутреннего ИК-кольца

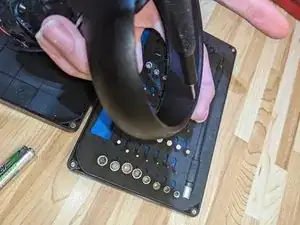

Вставьте плоскую отвёртку или медиатор, при этом надавливайте в сторону от центра ИК-кольца.

Всегда старайтесь давить наружу и медленно поворачивать вниз при приложении давления, чтобы не зацепить ленточный кабель ИК-кольца и не повредить его.

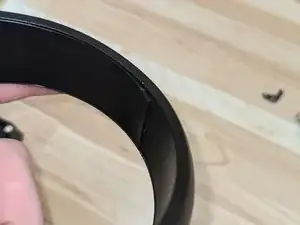

Осторожно отрывайте клей, пока не появится щель, подобная показанной.

Когда появилась щель, снова вставьте медиатор или отвёртку и, прикладывая давление, медленно поворачивайте вниз — половина должна «упасть» на другую сторону и встать вертикально.

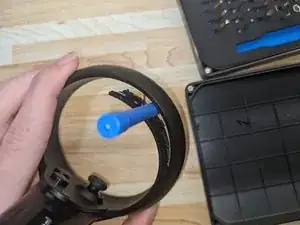

Вставьте в щель тонкий предмет, чтобы она не защёлкнулась обратно из‑за клея.

Не ставьте медиатор поверх одного из ИК-светодиодов и не отделяйте кабель от корпуса внутреннего ИК-кольца — размещайте инструмент, как показано.

Каждая половина ИК-кольца имеет отдельный кабель, они не соединены между собой; кабель просто прикреплён к выступу.

Аналогичным образом начните поддевать другую сторону ИК-кольца.

Этот процесс снова чрезвычайно трудоёмкий — у меня занял примерно 30 минут — час, поскольку кольцо постоянно защёлкивалось обратно.

После снятия обеих половин начните аккуратно поддевать их в сторону основной части контроллера; в этом процессе будет ощущаться сильное сопротивление (обратите внимание на белые участки на моих пальцах).

Попробуйте сдвинуть две половины друг над другом, как показано, стараясь не повредить ИК-светодиоды.

Продолжайте срезать клей по краям в направлении корпуса контроллера

В конце концов напряжение спадёт, и вы получите положение, подобное показанному.

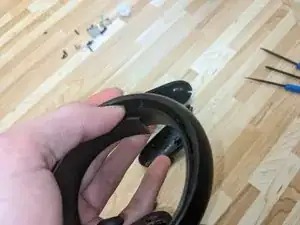

Начните медленно опускать концы двух половин вниз и выводить их из кожуха IR-кольца; когда дойдёте до подобного состояния, надавите на заднюю часть кожуха и подденьте переднюю сторону вверх

На левом контроллере пластмассовое продолжение возле курка затрудняет снятие кожуха. Мне пришлось срезать часть этого продолжения и тянуть очень сильно, в результате частично повредив резиновый демпфер внутри курка, который уменьшает звук курка.

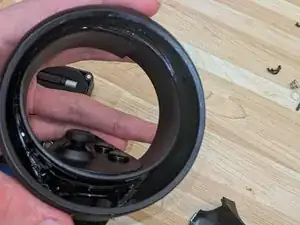

После этого кожух должен сняться

Можете немного отпраздновать — вы только что выполнили самые сложные шаги!

При желании можно вставить батарею и протестировать контроллер, чтобы убедиться, что трекинг не пострадал и ленточный кабель не повреждён.

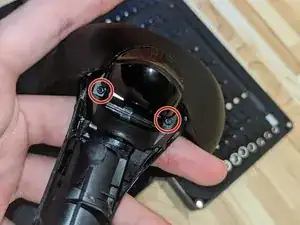

Выверните два винта, оказавшиеся доступными после снятия кожуха IR-кольца

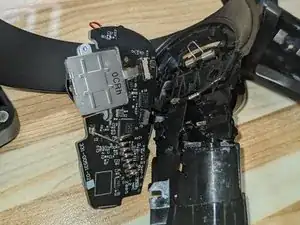

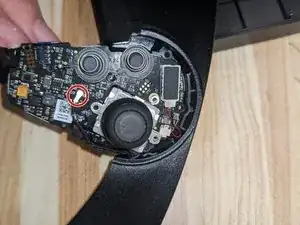

Теперь можно снять переднюю панель с кнопками, и наконец открыть плату.

Отключите бежевый кабель питания батареи от материнской платы внизу; далее нужно снять корпус батареи, чтобы перевернуть основную плату и отключить джойстик.

Удалите 5 винтов, удерживающих отсека для батарей в основной раме контроллера

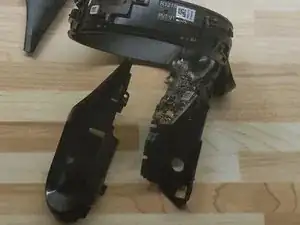

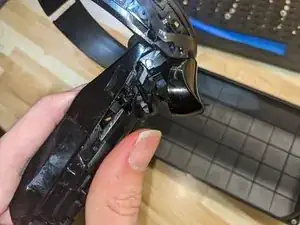

Отстегните и снимите отсек для батарей

Этот шаг может быть немного запутанным, так как бывает трудно правильно ухватить две отдельные части контроллера; при необходимости измените хват, если он не поддаётся.

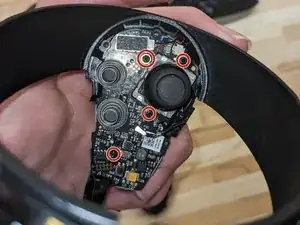

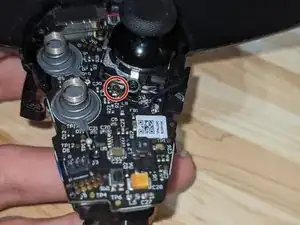

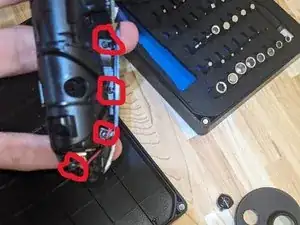

Удалите 4 винта, удерживающих основную плату

Отключите указанный кабель от основной платы

Подогните основную плату

Направление сгиба зависит от того, работаете ли вы с левым или правым контроллером.

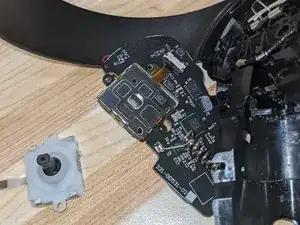

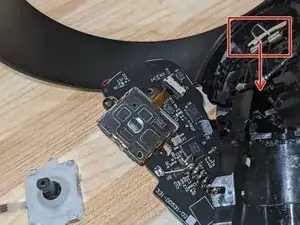

Наконец, отключите джойстик от разъёма.

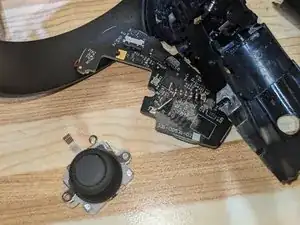

Подключите новый заменённый джойстик

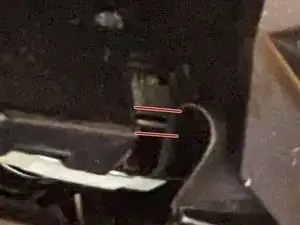

Убедившись, что металлический планк за местом установки основной платы опущен, вновь подогните основную плату поверх него

Держите сильное давление на основную плату рядом с местом расположения металлического планка и проверьте, возвращается ли курок после нажатия; если нет, продолжайте попытки вернуть плату на место, пока это не произойдёт.

После подтверждения работоспособности курка прикрутите основную плату, начиная с винтов возле верхней части.

Подключите обратно чёрный кабель.

Продолжайте сборку устройства, однако перед повторным креплением щитка IR-кольца лучше сначала проверить, работают ли отслеживание и контроллер

Если отслеживание не работает

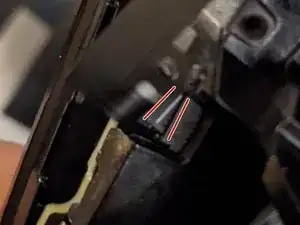

Проверьте чёрный ленточный кабель на боковой панели контроллера; если он смещён, как показано, вставьте его обратно и правильно выровняйте.

Если контроллер не включается

Убедитесь, что вы подключили обратно кабель батареи.

Начните со складывания двух половинок внутрь друг к другу, чтобы уменьшить их размер.

Зацепите щиток IR-кольца на его место прямо под курком, затем опустите его на два внутренних IR-кольца, продолжая складывать половинки вместе

Возможно, одна из половинок не защёлкнулась; надавите, начиная возле основной части контроллера, и медленно продвиньтесь к передней части — может понадобиться немного усилия

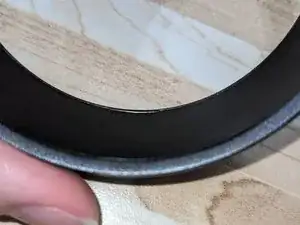

После этого IR-кольцо должно вернуться на место.

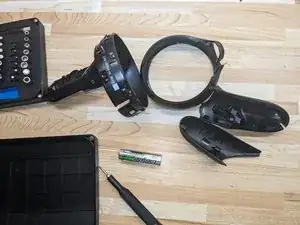

Продолжайте собирать устройство до полного завершения!
