Идентификация чипов Meta Quest 3
Здесь приведён сводный список идентификации чипов для гарнитуры и контроллера Meta Quest 3.
Подробности — в нашем разборе Meta Quest 3.
Особая благодарность участнику сообщества CChin за вклад!

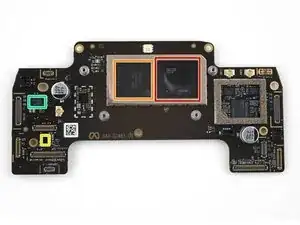

Шаг 1
Процессор приложений Qualcomm SXR2230P-100-AB Snapdragon XR2 gen 2
Предположительно память SK hynix H58G66BK8BX105 8 ГБ LPDDR5 SDRAM
ЦАП AKM Semiconductor AK4333ECB 32‑битный стерео
Возможно аналоговый фронт‑энд ИК Triad Semiconductor TS5231

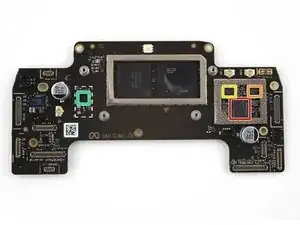

Шаг 2
Системный чип Wi‑Fi Qualcomm WCN6856-102 (Wi‑Fi 6E)
Фронт‑энд модуль Qorvo QM42391 для 2.4 ГГц Wi‑Fi 6E
Фронт‑энд модуль Qorvo QM45392 для 5 ГГц Wi‑Fi 6E
Системный чип Bluetooth Low‑Energy Nordic Semiconductor nRF52833 (BLE 5.4)

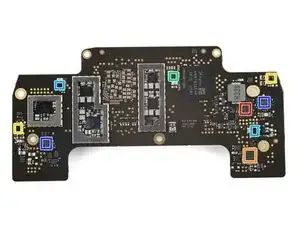

Шаг 3
Память NAND SK hynix HN8T05DEHKX073 128 ГБ
Схема управления питанием Qualcomm PMXR2230B-001
Схема управления питанием Qualcomm PMXR2230-001
Схема управления питанием Qualcomm PMXR2230VE-001
Схема управления питанием Qualcomm PMXR2230VS-001
Вероятно, генератор тактовых импульсов Qualcomm
Микроконтроллер STMicroelectronics STM32G071EB 32‑битный ARM Cortex‑M0+
Шаг 4
Микроконтроллер Silicon Labs EFM8BB51F8G 8‑битный
Контроллер порта USB Type‑C Infineon CYPD3177-24LQXQ
Моно усилитель класса D Analog Devices MAX98388
Двойной выходной источник питания Texas Instruments TPS65132L
Преобразователь buck‑boost SG Micro SGM62110 2.5 А
Операционный усилитель STMicroelectronics LM324QT четырёхканальный
Шаг 5
Микроконтроллер Microchip ATSAMD21G17D 32‑битный ARM Cortex‑M0+
Аудиоусилитель Analog Devices MAX98361AEWL+ 3.2 Вт
Понижающе‑повышающий преобразователь SG Micro SGM6601
Синхронный повышающий преобразователь Monolithic Power Systems MP3414 1.8 А
Шаг 6
Системный чип Bluetooth Low‑Energy Nordic Semiconductor nRF52820 (BLE 5.4)
Шаг 7
Датчик 6‑осей TDK‑InvenSense ICM-42686‑P (акселерометр и гироскоп)
Датчик Холла Allegro MicroSystems A1392
Датчик Холла Allegro MicroSystems A1393
Перевод руководства с ifixit.com
