Замена нижних камер Meta Quest 2
Следуйте этому руководству, чтобы заменить одну или обе нижние камеры на передней части шлема Meta Quest 2.
В этом руководстве показано снятие нижней правой камеры при взгляде на переднюю часть Meta Quest 2. Снятие нижней левой камеры выполняется аналогично.
Примечание: Для удаления некоторых утопленных винтов потребуется длинная бита PH00 или отвертка PH00.
Шаг 1

Удерживайте кнопку питания в течение трёх секунд, чтобы полностью выключить шлем.
Вы услышите звуковой сигнал выключения, и индикатор рядом с кнопкой питания погаснет.
Шаг 2

Схватите и потяните за носовую часть лицевой накладки, чтобы отщёлкнуть её от шлема.
Шаг 3

Схватите и потяните за верхнюю часть лицевой накладки, чтобы отщёлкнуть её от шлема.
Шаг 4

Снимите лицевую накладку.
При сборке совместите лицевую накладку с шлемом и прижмите по периметру пальцами, чтобы защёлкнуть её обратно.
Шаг 5


Возьмите правый ремешок у основания шлема пальцами.
Отделите правый ремешок от рычага шлема, чтобы отщёлкнуть его.
Шаг 6

Повторите процедуру, чтобы отщёлкнуть левый ремешок от рычага.
Шаг 7

Разъедините липучку на верхнем ремешке.
Шаг 8

Проденьте верхний ремешок через его кронштейн.
Снимите наголовный ремень.
Шаг 9

Отверткой Torx T2 удалите шесть винтов длиной 3,5 мм, удерживающих ободок объективов.
Шаг 10

Вставьте монтажную лопатку в шов между ободком объективов и белой внешней оболочкой рядом с вырезом для носа.
Шаг 11


Сдвиньте монтажную лопатку вправо вдоль шва, чтобы освободить защёлки, удерживающие ободок объективов.
Подденьте монтажной лопаткой, чтобы освободить защёлки, удерживающие правую сторону ободка объективов.
Оставьте монтажную лопатку в шве, чтобы защёлки не зацепились обратно.
Шаг 12


Повторите процедуру поддевания вдоль левого края, чтобы освободить защёлки, удерживающие ободок объективов.
При сборке прижмите пальцами по периметру ободка объективов, чтобы защёлкнуть его на место.
Шаг 13


Не пытайтесь полностью снять ободок объективов на этом этапе. Он всё ещё подключён к шлему коротким кабелем.
Поднимите ободок объективов слегка и наклоните его к верхнему краю шлема.
Положите ободок на рабочую поверхность, следя за тем, чтобы не натянуть кабель.
Шаг 14


С помощью острого конца лопатки откройте чёрную фиксирующую защёлку на ZIF‑разъёме, фиксирующем кабель датчика лица.
Шаг 15

Пинцетом извлеките кабель датчика лица из ZIF‑разъёма.
Шаг 16

Снимите ободок объективов.
Шаг 17

При сборке:
Убедитесь, что расстояние между линзами соответствует указателю расстояния. Это позволит направляющей штифту занять правильное положение в выемке.
Если расстояние между линзами не соответствует указателю, вручную отрегулируйте линзу пальцами.
Шаг 18


При сборке кабель датчика лица может быть трудно подключить. Следуйте этим советам для подключения кабеля:
Проденьте пальцы через отверстия ободка объективов и захватите края кабеля датчика.
Вставьте кабель датчика в гнездо до тех пор, пока первый набор защёлок не усядется в гнезде. Это должно частично опустить фиксирующую защёлку.
Используйте лопатку, чтобы прижать фиксирующую защёлку к кабелю и зафиксировать её.
Шаг 19


Используйте крестовую отвертку, чтобы выкрутить пять винтов длиной 7,7 мм, крепящих переднюю крышку к гарнитуре:
Один утоплен в верхнем левом углу
Один утоплен в верхнем правом углу
Три вдоль нижнего края
Шаг 20

Передняя крышка по-прежнему зажата защёлками по нижнему и боковым краям.
Вставьте медиатор в зазор между нижним краем передней крышки и корпусом гарнитуры.
Подденьте медиатором, чтобы освободить защёлки передней крышки.
Шаг 21


Сдвиньте медиатор вдоль шва и подденьте, чтобы освободить все защёлки, удерживающие переднюю крышку.
Шаг 22

Снимите переднюю крышку.
Шаг 23


Возьмите металлическую шейку верхнего правого антенного кабеля пинцетом.
Поднимите антенный разъём строго вверх, чтобы отключить его.
Выведите антенный кабель из металлической скобы, удерживающей его на месте.
Шаг 24

Используйте крестовую отвертку, чтобы выкрутить три винта, крепящие кронштейн кабеля батареи:
Один винт длиной 4,4 мм
Два винта длиной 2,3 мм
Шаг 25


Возьмите кронштейн кабеля батареи пинцетом или пальцами.
Чуть поверните кронштейн, чтобы его нижний левый угол отщёлкнулся от материнской платы.
Снимите кронштейн кабеля батареи.
Шаг 26

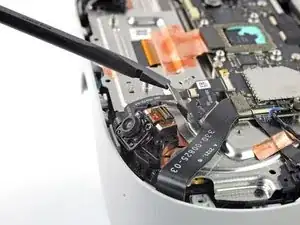

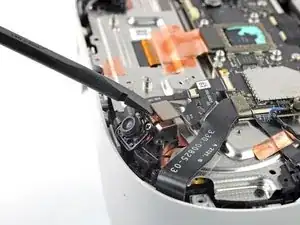

Используйте медиатор, чтобы поддеть и отключить пресс‑разъём батареи от материнской платы.
Пресс‑разъём батареи может случайно отсоединиться при сборке. Проверьте этот разъём перед установкой кронштейна.
Шаг 27


Вставьте одну лопасть пинцета под металлическую шейку чёрного антенного кабеля рядом с вентилятором.
Поднимите антенный разъём строго вверх, чтобы отключить его.
Выведите антенный кабель из металлической скобы, удерживающей его на месте.
Шаг 28

Используйте крестовую отвертку, чтобы выкрутить восемь винтов, крепящих антенный узел к гарнитуре:
Четыре винта длиной 4,4 мм
Два винта длиной 4,8 мм
Два винта длиной 10,7 мм
Шаг 29

Поднимите антенный узел пальцами, чтобы получить доступ к кабелю под ним.
Шаг 30

Пинцетом отщёлкните антенный кабель из его металлической скобы.
Шаг 31

Снимите передний антенный узел.
Шаг 32

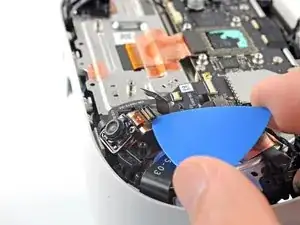

Используйте медиатор, чтобы поддеть и отключить нижний разъём камеры.
Шаг 33

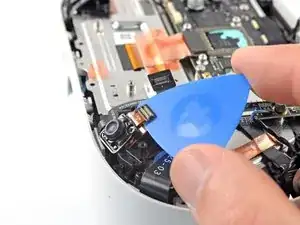

Подложите медиатор под кабель камеры, чтобы ослабить его крепление к корпусу гарнитуры.
Шаг 34

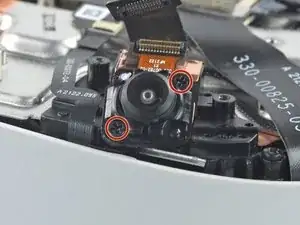

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 3,5 мм, крепящих камеру.
Шаг 35

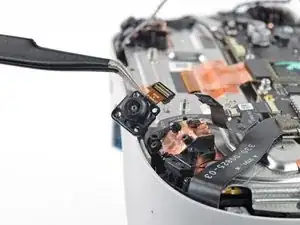

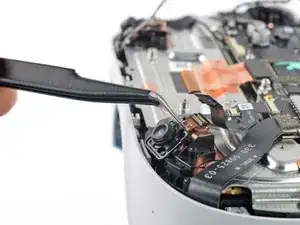

Поднимите и снимите нижнюю камеру.
Термопасту можно повторно использовать, если она чистая. В противном случае соскребите старую пасту медиатором и нанесите небольшое количество термопасты или вязкой термокомпаундной смеси (например, K5 Pro) на заднюю часть камеры.
Заключение
Для обратной сборки выполните эти шаги в обратном порядке.
Сдайте электронные отходы в переработку, сертифицированную по стандарту R2 или e‑Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к нашему сообществу Answers.
Перевод руководства с ifixit.com
