Замена материнской платы DOSS SoundBox
В этом руководстве показаны необходимые шаги по извлечению материнской платы из DOSS SoundBox.
Эта материнская плата контролирует соединение между устройствами Bluetooth и вспомогательным входом, поэтому сигналы, передаваемые через Bluetooth или вспомогательный вход, могут обрабатываться и воспроизводиться через громкоговорители. Если материнская плата выходит из строя в DOSS SoundBox, симптомами могут быть шипение, прерывистые проблемы с подключением или отсутствие воспроизведения музыки.
Для пайки требуется минимальный уровень знаний, так как при демонтаже материнской платы необходимо распаять два контакта.
Также материнская плата закреплена клеем, поэтому при её извлечении рекомендуется соблюдать осторожность, чтобы избежать повреждений и трещин.
Шаг 1
Используйте маленький пластиковый инструмент для вскрытия, чтобы аккуратно приподнять боковую часть решётки.
Аккуратно проведите инструментом к передней части динамика.
Повторите процедуру внизу решётки.
Осторожно снимите решётку с корпуса динамика.
Поддевать аккуратно: решётка хрупкая.
Шаг 2
Используйте отвёртку JIS #00, чтобы удалить винты 3/32", которые крепят динамик к корпусу.
Удалите меньшие винты 3/32", которые крепят левую сторону динамика, используя отвёртку JIS #1.
Меньшие винты имеют те же длину, но меньшие головки. Для обоих типов можно использовать ту же отвёртку.
Использование магнитного коврика в процессе поможет предотвратить потерю винтов.
Шаг 3
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять динамик настолько, чтобы увидеть подключённые провода.
Шаг 4
Используйте паяльник, чтобы распаять два проводка динамика от самого динамика.
Динамики готовы к снятию и замене.
Убедитесь, что устройство выключено при работе с оголёнными проводами.
Паяльник очень горячий.
Шаг 5
Используйте отвёртку JIS #00, чтобы удалить четыре винта 3/32", которые крепят основание к корпусу динамика.
Используйте магнитный коврик, чтобы предотвратить потерю винтов.
Шаг 6
Используйте отвёртку JIS #1, чтобы удалить шесть винтов 3/32", отмеченных красным кружком.
Удалите два винта 1/16", отмеченные оранжевыми кружками, используя отвёртку JIS #000.
Шаг 7
Удалите шесть винтов 3/32", отмеченных красными кружками, используя отвёртку JIS #00.
Удалите больший винт 3/32", указанный оранжевым кружком, используя отвёртку JIS #1.
После снятия винтов аккуратно приподнимите верхнюю часть (где находятся сенсорные элементы управления) и снимите её с динамика.
Шаг 8
Распаяйте соединения батареи с платой цепи.
Если у вас ещё нет запасной батареи, вы можете купить её здесь.
Шаг 9
Следуйте шагам, предшествующим фактическому снятию батареи, но саму батарею не удаляйте.
Удалите два винта 3/32", которые крепят материнскую плату к отсеку батареи, используя отвёртку JIS #00.

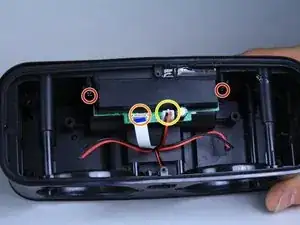

Используйте пальцы или пинцет, чтобы снять зажим, удерживающий ленточный разъём. Разъём отмечен оранжевой меткой.
Не прикладывайте чрезмерную силу к ленточному разъёму — он может сломаться.
Найдите разъём динамика, отмеченный жёлтым кружком, и отсоедините его пальцами.
Шаг 10

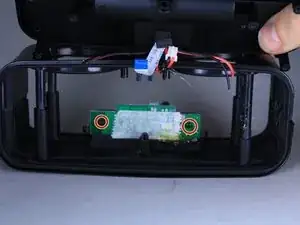

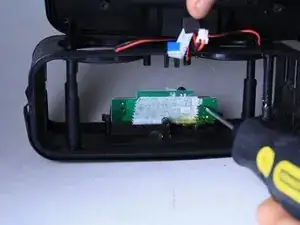

Найдите и удалите два винта 3/32", отмеченные красными метками, которые фиксируют материнскую плату в корпусе динамика.
Шаг 11

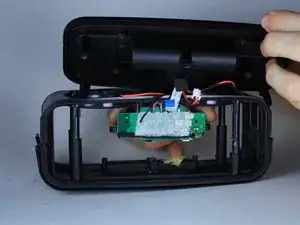

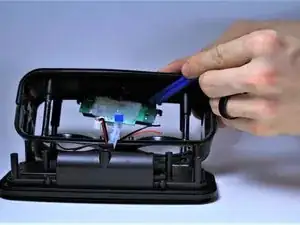

Используя пластиковый инструмент для вскрытия, аккуратно начните поддевать плату от корпуса динамика.
На верхней части материнской платы есть клей — будьте осторожны при поддёве, чтобы не повредить плату.
Теперь вы можете удалить материнскую плату пальцами.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
