Замена сложенного подвижного твитера MartinLogan Motion 4i

Снимите защитную решётку с фронтальной панели колонки, захватив её обеими руками за концы и потянув вверх, чтобы освободить магнитные соединения.

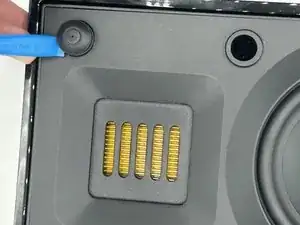

Снимите шесть заглушек по внешнему краю лицевой панели с помощью монтажного инструмента iFixit.

Снимайте резиновые заглушки медленно и аккуратно, чтобы концы не отломались и не создали препятствие над винтами.

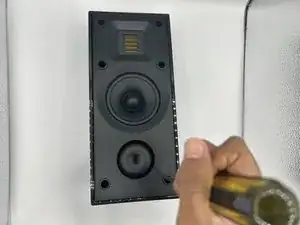

Выверните шесть винтов с крестообразной головкой Phillips #2 длиной 4 мм, расположенных в отверстиях, где ранее были резиновые заглушки.

Винты имеют разную глубину, поэтому вам понадобится отвертка Phillips #2 примерно 6 дюймов (от наконечника до начала ручки).

Положите устройство лицевой стороной вниз, затем снимите заднюю крышку, поддев её обеими руками.

Иногда для снятия задней крышки требуется усилие; рекомендуем слегка встряхнуть колонку, удерживая одной рукой за лицевую панель, а другой — за заднюю.

Если вы используете метод встряхивания, убедитесь, что рядом есть твёрдая поверхность на случай, если устройство выпадет.

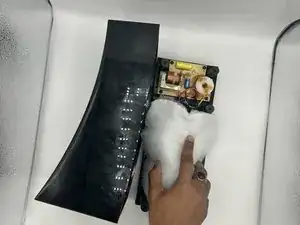

Лёгким захватом снимите материал, изолирующий и закрывающий компоненты колонки, потянув его вверх.

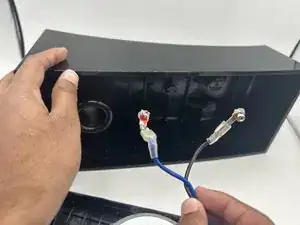

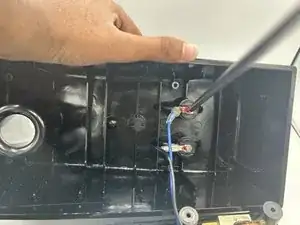

Отсоедините оба провода, которые соединяют заднюю панель с компонентами колонки, чтобы получить полный доступ к внутренним элементам.

С этого шага потребуется паяльник — ознакомьтесь с его использованием и соблюдайте осторожность!

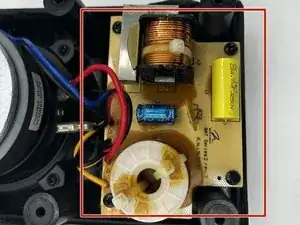

Чтобы добраться до твитера, сначала нужно снять кроссовер, который выделен красным.

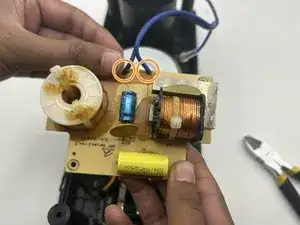

С помощью паяльника распаяйте соединения на синих и чёрных проводах.

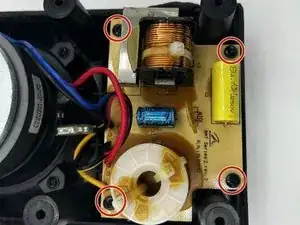

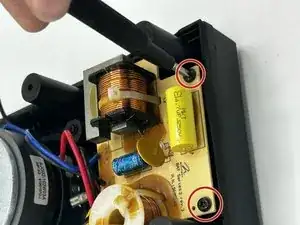

Выверните четыре винта с крестообразной головкой Phillips #2 диаметром 3 мм, расположенные в верхней части кроссовера.

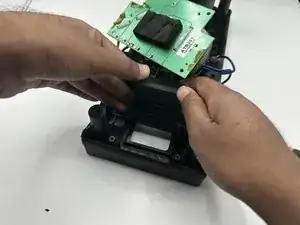

Снимите кроссовер с колонки и отложите в сторону.

Выверните следующие три винта с крестообразной головкой Phillips #2 диаметром 3 мм.

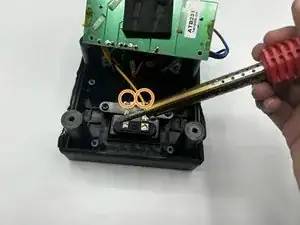

Распаяйте соединения на чёрном и жёлтом проводах, удерживающих твитер на месте.

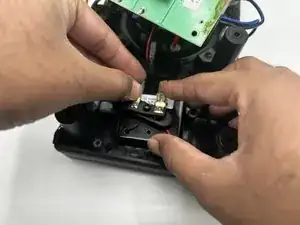

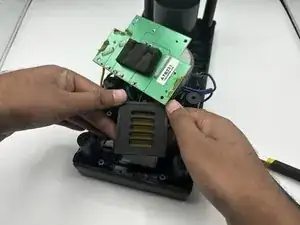

Твитер теперь должен быть полностью освобождён. Аккуратно потяните его, чтобы извлечь из корпуса колонки.
