Замена светодиодного индикатора портативной колонки Kinivo ZX100 Mini
Если ваша портативная колонка Kinivo ZX100 Mini работает только как источник звука, а не радует яркими цветами светодиодного индикатора, возможно, требуется его замена.
Светодиодные индикаторы — это светоизлучающие элементы, способные воспроизводить цветной свет при малом энергопотреблении и компактных размерах. Используйте это руководство, если вам важна эстетика и вы хотите, чтобы индикатор снова светил ярко. Так вы получите полную функциональность вашей колонки Kinivo ZX100 Mini.
Шаг 6 требует пайки. Пайка — особенно если вы с ней не знакомы — может быть токсичной и опасной. Важно принять соответствующие меры предосторожности перед выполнением этого ремонта.
Обращайтесь с платой аккуратно и разогрейте паяльник перед началом работ.
Шаг 1

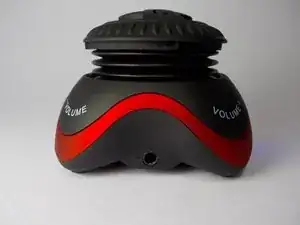

Откройте круглую верхнюю часть колонки, вращая её до максимального выдвижения.
Убедитесь, что она полностью вывернута — это позволит получить доступ к четырём винтам, которые нужно будет снять на следующем шаге.
Шаг 2

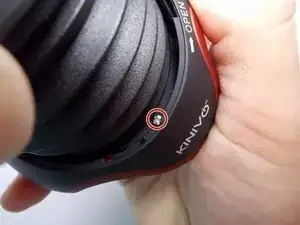

Снимите четыре крестовых винта длиной 12 мм из корпуса.
Шаг 3

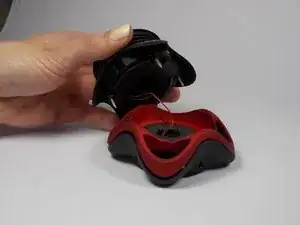

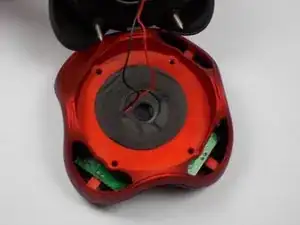

Отделите резонаторную часть от основания устройства, чтобы открыть среднюю перегородку корпуса. Корпус окажется разделённым на две части.
Аккуратно отведите в сторону резонаторную часть корпуса, чтобы на черный и красный провода, идущие из нижней части устройства, не приходилось натяжение.
Чрезмерное усилие может отсоединить черный и красный динамические провода от схемы в нижней части устройства.
Шаг 4

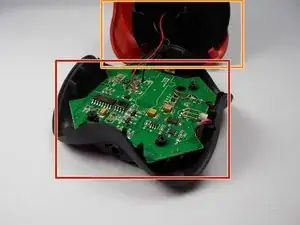

Отделите самую нижнюю часть корпуса (обозначенную красным), потянув вертикально за красную часть корпуса (обозначенную оранжевым).
Осторожно отложите в сторону самую нижнюю часть и резонатор, когда они будут разделены.
Снимите плату руками, приподняв её и сдвинув в сторону от светодиодного индикатора.
Шаг 5

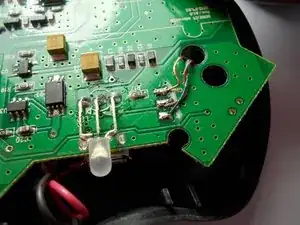

Расположение светодиода

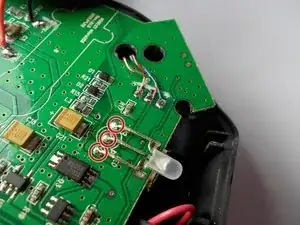

Найдите три металлических контакта у кромки платы. Они расположены непосредственно за светодиодом.
Шаг 6
Пайка
Если вы не знакомы с процессом пайки, обратитесь к онлайн-инструкции.
Разогрейте паяльник до рабочей температуры.
Избегайте касания нагретого жала паяльника, чтобы не получить ожог.
Шаг 7
Снятие контактов

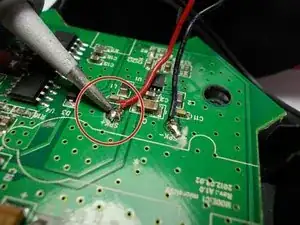

На фотографии этого шага показаны провода динамика, но тот же приём можно применить и для удаления каждого контакта.
Снимите один контакт, потянув его прямо вверх с платы при помощи пинцета.
Повторите предыдущую операцию, пока не будут удалены все три контакта.
Шаг 8
Замена
Приобретите новый светодиод у производителя.
Выполните шаги в обратном порядке, чтобы подключить новый светодиод к плате.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
