Замена мини-портативной колонки Kinivo ZX100
Этот ремонт может быть полезен, если ваша мини-портативная колонка Kinivo ZX100 правильно подключается, НО не воспроизводит звук, тогда возможно, что сама колонка повреждена. Следуйте этим шагам, чтобы заменить колонку. Подготовьте запасной компонент колонки и используйте средства безопасности для пайки. После этого ремонта ваша колонка должна снова работать как новая! Обратите внимание, что при использовании оборудования для пайки необходимо соблюдать осторожность, так как этот инструмент может быть достаточно опасным. При использовании оборудования для пайки не забывайте читать все инструкции и процедуры по эксплуатации.
Шаг 1
Откройте круговую часть в верхней части колонки, поворачивая ее до максимальной высоты.
Убедитесь, что она полностью провернулась, так как это позволит получить доступ к четырем винтам, которые нужно удалить на следующем шаге.
Шаг 2
Удалите четыре винта Philips 12 мм из корпуса.
Шаг 3
Отделите резонирующую часть от основания устройства, чтобы открыть среднюю перегородку корпуса. Теперь корпус будет состоять из двух частей.
Держите резонирующую часть корпуса аккуратно в стороне, чтобы не было натяжения на черные и красные провода, идущие от нижней части устройства.
Чрезмерное усилие может отключить черные и красные провода колонки от схемы в нижней части устройства.
Шаг 4
Отделите самую нижнюю часть корпуса (отмеченную красным), потянув вертикально за красную часть корпуса (отмеченную оранжевым).
Аккуратно положите самую нижнюю часть и резонирующий элемент в сторону, как только они будут разделены.
Снимите печатную плату руками, приподняв и сдвинув плату от светодиодного индикатора.
Шаг 5

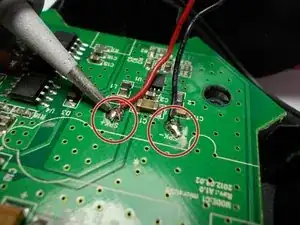

Удалите пайку обоих проводных соединений.
Как только припой расплавится, провода должны легко отсоединиться от печатной платы.
Убедитесь, что черный провод подключен к SPK-, а красный провод к SPK+ при пайке проводов обратно на печатную плату.
Заключение
Протестируйте колонку, как только вы её соберёте. Звук теперь должен воспроизводиться корректно на вашей мини-портативной колонке Kinivo ZX100.
Перевод руководства с ifixit.com
